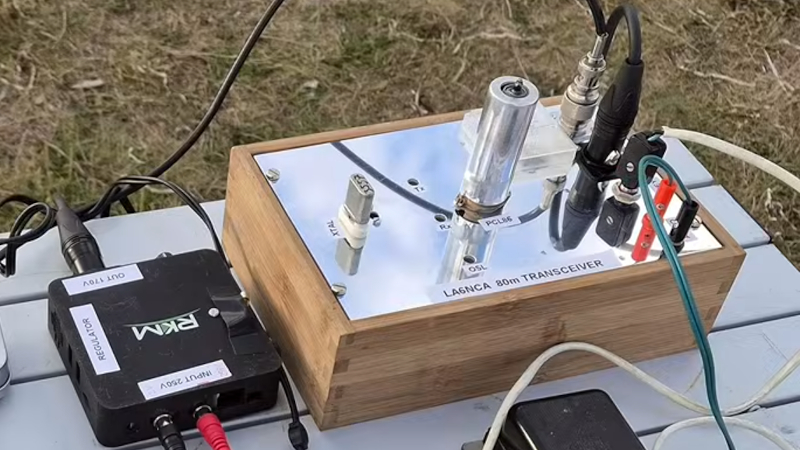

Проекты на электронных лампах сегодня попадаются нечасто, поэтому самодельный трансивер на лампе PCL86, собранный норвежским радиолюбителем Хельге Фюксе, заслуживает отдельного внимания. Устройство совмещает в одном корпусе передатчик и приёмник и построено на лампе, которую в свои годы выпускали миллионами штук для телевизионной техники.
Лампы с маркировкой «P»: забытые родственники привычных «E»
В европейской системе обозначений Pro-Electron первая буква в названии лампы указывает на параметры её нити накала. Самые известные лампы — с индексом «E» — рассчитаны на привычное напряжение накала 6,3 В. Но у них есть менее заметное семейство «родственников»: лампы с буквой «P» проектировались под ток накала 300 мА, чтобы несколько таких ламп можно было соединять последовательно в одной цепи питания — это упрощало и удешевляло схему телевизора или радиоприёмника, где накалы ламп запитывались друг от друга без отдельного трансформатора на каждую.
Среди ламп этого семейства PCL86 — пожалуй, самый массовый пример. Фактически это функциональный аналог того, чем десятилетия спустя стала интегральная микросхема LM386: недорогой универсальный усилитель звука. Внутри одного стеклянного баллона объединены маломощный триод и мощный пентод, а сама лампа была стандартным звуковым выходным каскадом почти в каждом европейском телевизоре 1960-х годов. Именно массовость и доступность делают PCL86 удобной основой для экспериментов и сегодня — такие лампы до сих пор нетрудно найти на радиорынках и в закромах у коллекционеров.
Один каскад — два режима: передача и приём
В режиме передачи схема работает как обычный кварцевый генератор с усилителем мощности. Но стоит переключить один тумблер, и та же самая лампа превращается в приёмник прямого преобразования: триодная часть берёт на себя функции гетеродина и смесителя, а пентодная секция дальше усиливает полученный звуковой сигнал. Такое разделение ролей внутри одной лампы делает конструкцию предельно простой — отдельный передающий и приёмный тракт попросту не нужны, а переключение между режимами сводится к минимальному числу коммутируемых цепей.
Открытым остаётся вопрос, не может ли каскад в режиме приёма немного «подсвечивать» эфир паразитным излучением гетеродина, как это бывает у простых схем прямого преобразования. Но даже если это так, мощность подобной паразитной утечки, судя по конструкции, должна быть исчезающе малой и вряд ли способна создать реальные помехи.
Почему стоит попробовать
Ламповый проект — приятный повод отвлечься от современной сборки на компонентах для поверхностного монтажа и вспомнить, как работала электроника до эпохи транзисторов и микросхем. Даже если трансивер целиком собирать не хочется, лампу PCL86 можно использовать и по её прямому назначению — как классический звуковой усилитель, который остаётся одним из самых распространённых учебных проектов для начинающих любителей ламповой техники.
