Электронные таймеры полива — удобная вещь: они включают воду на грядках по расписанию и не дают огороду превратиться в пыльную пустыню. Но что делать, когда такое устройство перестаёт подавать воду сразу на всех трёх выходах? Один энтузиаст поступил правильно: вместо того чтобы ругаться на гарантию, он полностью разобрал прибор и попытался его починить.

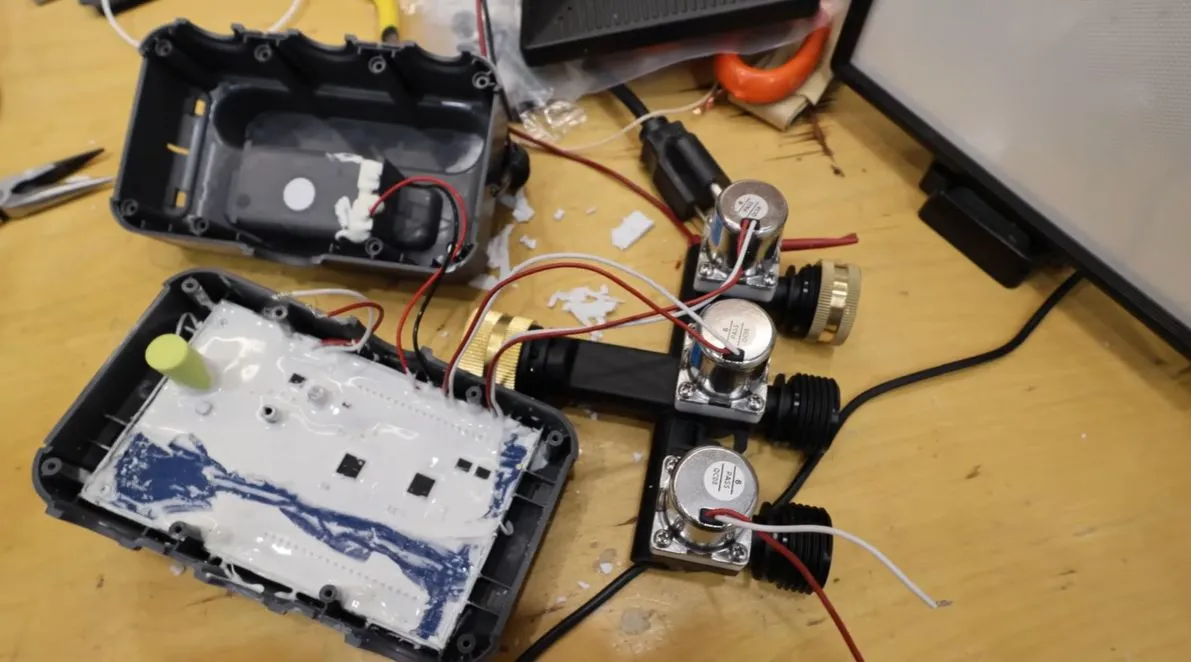

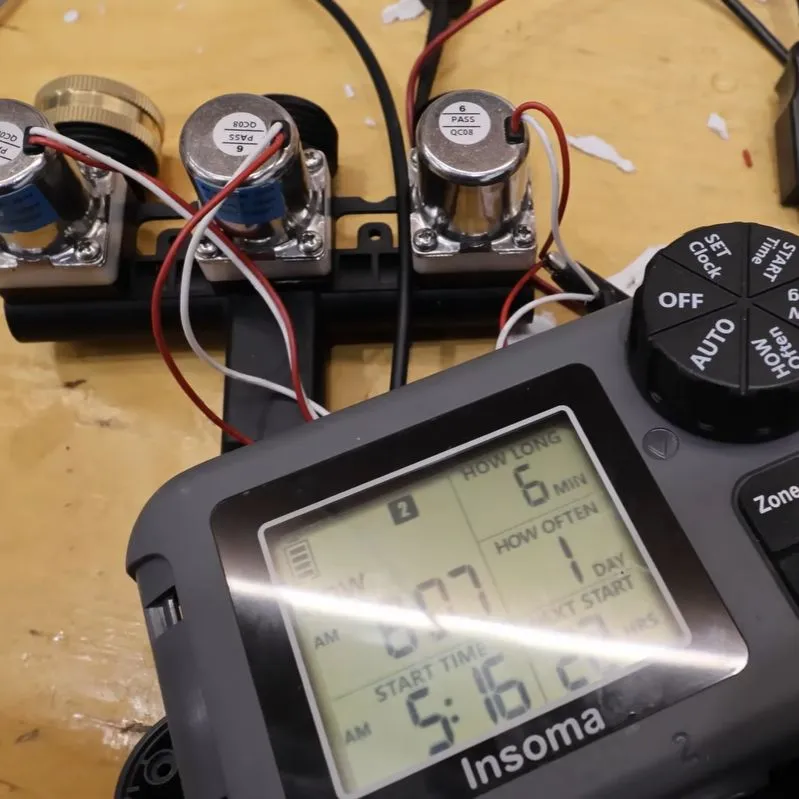

Устройство таких таймеров довольно простое. Три электромагнитных клапана (соленоида) открывают и закрывают выходы, а плата управления отвечает за кнопки и дисплей. Видимых повреждений не было, а сама плата была залита белым компаундом, который должен защищать её от влаги.
Проверка батарейкой показала, что все три соленоида исправны, — значит, причину стоило искать именно на залитой плате. Клапаны рассчитаны на 6 В постоянного тока и срабатывают примерно за 20 мс, однако осциллограф зафиксировал на выходе платы всего около 2 В. Этого напряжения категорически не хватало, чтобы привести клапан в действие.
Дальше начиналось самое трудоёмкое — соскабливание эпоксидного компаунда. Под ним обнаружились управляющие микросхемы, H-мосты, управляющие соленоидами, и схема повышающего преобразователя с крупным электролитическим конденсатором. Именно у его основания виднелась подозрительная жидкость.
Виновник нашёлся: тот самый электролитический конденсатор вышел из строя всего через четыре месяца эксплуатации. Досадно, но зато починка оказалась несложной — после замены детали таймер снова заработал.
История лишний раз напоминает: доступный садовый гаджет вполне поддаётся ремонту в домашних условиях, если не бояться взять в руки паяльник. А единственный дешёвый компонент нередко способен «уронить» вполне работоспособное устройство.
