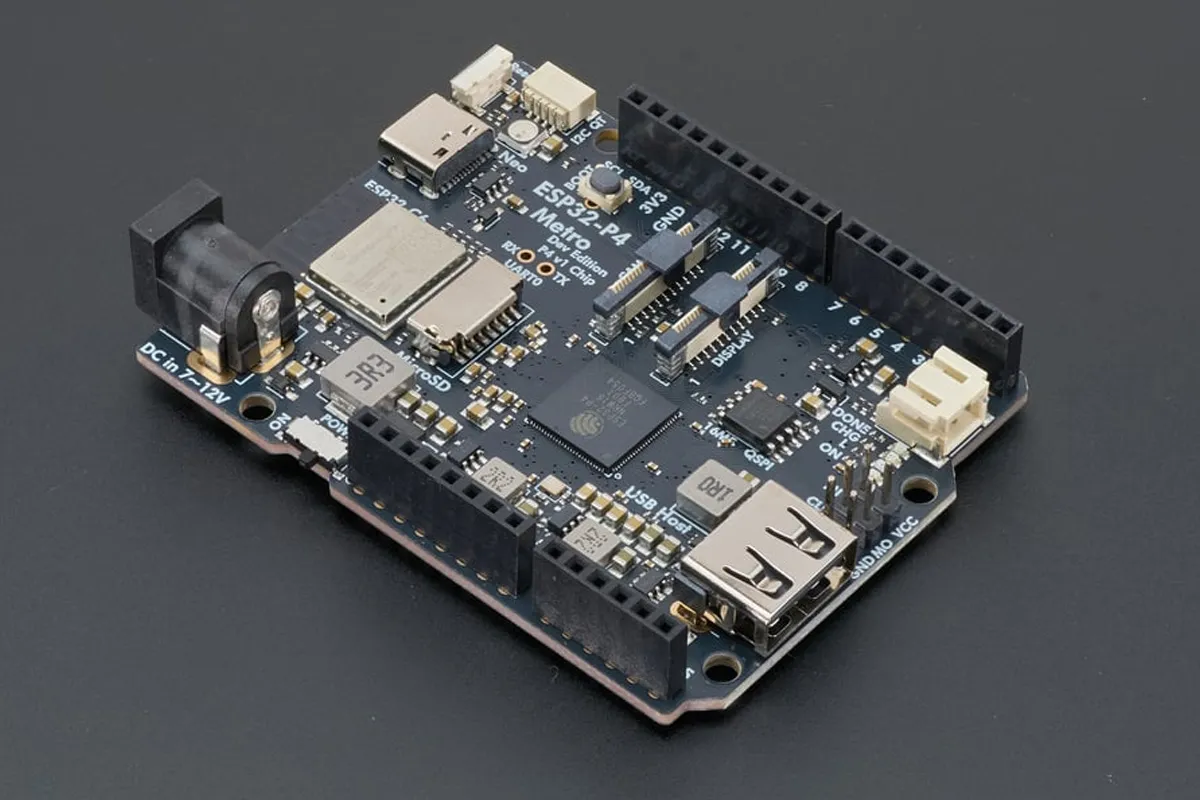

Компания Adafruit представила плату Metro ESP32-P4 Hydra — отладочный модуль в форм-факторе Arduino UNO, построенный на чипе ESP32-P4 с 16 МБ PSRAM и 16 МБ флеш-памяти NOR. За беспроводную связь отвечает отдельный ESP32-C6, добавляющий поддержку Wi-Fi 6, Bluetooth 5.3 LE, а также протоколов Thread и Zigbee.
Среди ключевых особенностей — совместимые с Raspberry Pi интерфейсы MIPI DSI и CSI, высокоскоростной хост-порт USB 2.0 High-Speed, слот для карт microSD и ряды расширения в стиле Arduino UNO. На плате также распаяны разъём STEMMA QT, схема зарядки LiPo-аккумулятора и несколько вариантов питания, что делает её удобной для проектов HMI, камер и устройств интернета вещей.
Основные характеристики Adafruit Metro ESP32-P4 Hydra выглядят так:

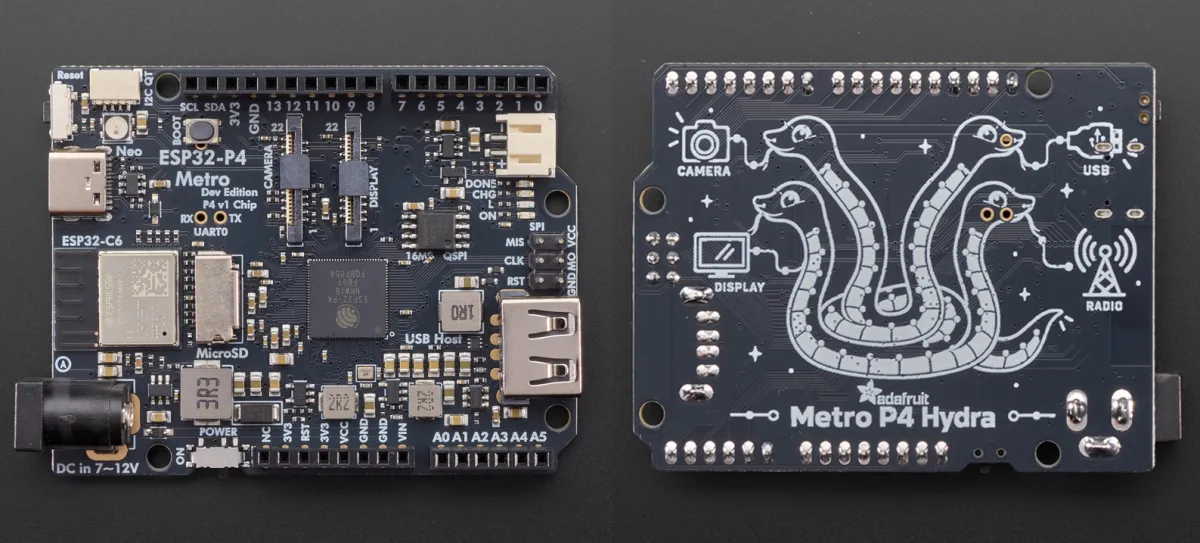

Плата Adafruit Metro ESP32-P4 Hydra с лицевой и обратной стороны

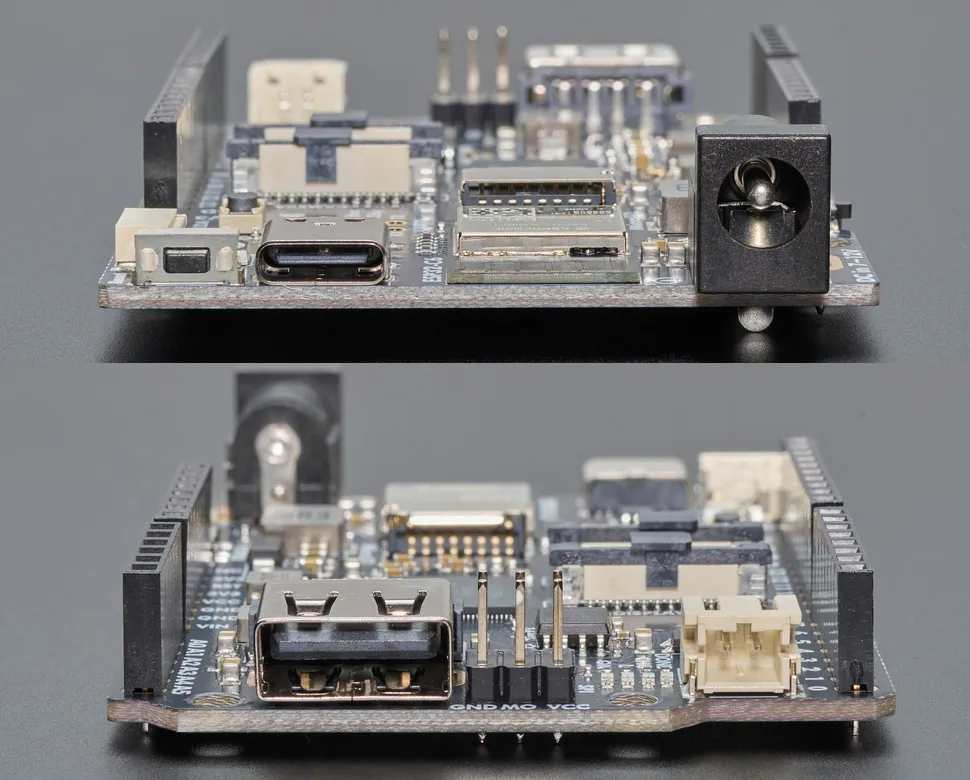

Интерфейсы платы Metro ESP32-P4 Hydra спереди и сзади
- Микроконтроллер — Espressif Systems ESP32-P4 (чипсет v1)
- Процессор
- Двухъядерный 32-битный RISC-V HP (высокопроизводительный) до 360 МГц с расширением AI-инструкций и FPU одинарной точности
- Одноядерный RISC-V LP (энергоэффективный) до 40 МГц с 8 КБ TCM-памяти без тактов ожидания
- Память
- 768 КБ HP L2MEM (для двух ядер), 32 КБ LP SRAM, 8 КБ TCM (для LP-ядра)
- 16 МБ PSRAM
- GPU — 2D-ускоритель обработки пикселей (PPA)
- VPU — поддержка кодеков H.264 и JPEG
- Процессор
- Хранилище
- 16 МБ флеш-памяти QSPI NOR
- Слот microSD с 4-битным интерфейсом SDIO
- Дисплей и камера
- 2-линейный разъём MIPI DSI
- 2-линейный разъём MIPI CSI
- Оба — совместимые с Raspberry Pi 22-контактные разъёмы с шагом 0,5 мм
- Беспроводная связь — модуль ESP32-C6 (SDIO)
- Wi-Fi 6 (802.11ax) на 2,4 ГГц
- Bluetooth LE 5.3
- Радиомодуль IEEE 802.15.4 с поддержкой Thread и Zigbee (может потребоваться доработка прошивки)
- USB
- Порт USB Type-C для питания, последовательной отладки, JTAG и обновления прошивки перетаскиванием через TinyUF2
- Хост-порт USB 2.0 Type-A High-Speed (480 Мбит/с) с программным управлением питанием и отдельным повышающим преобразователем на 5 В
- Расширение
- Ряды Arduino UNO с цифровыми выводами D0–D13 и шестью аналоговыми входами
- Отдельный 6-контактный разъём SPI
- Интерфейсы I2C/I3C, UART, SPI, PWM, ADC, TWAI/CAN и другие
- Разъём STEMMA QT для периферии I2C/I3C
- Отладка — выделенное аппаратное/ROM-подключение UART
- Разное
- Светодиод RGB NeoPixel и пользовательский светодиод D13
- Кнопки Reset и Boot
- Переключатель On/Off
- Выделенное подключение UART для отладки
- Индикаторы зарядки и состояния аккумулятора
- Питание
- 7–12 В постоянного тока через цилиндрический разъём
- Питание по USB Type-C
- Разъём для одноэлементного LiPo-аккумулятора со встроенной зарядкой и контролем напряжения
- Габариты — 72,3 × 53,3 × 14,7 мм
Разъёмы MIPI DSI и CSI выполнены в 22-контактном формате Raspberry Pi и несут по две линии данных каждый. По словам Adafruit, плата поддерживает 5- и 7-дюймовые дисплеи Raspberry Pi Touch Display 2 с разрешением 720 × 1280 и ёмкостным сенсором. Для камер подходят модули в стиле Raspberry Pi Zero на сенсоре OV5647, однако более новый Camera Module 3 на базе IMX708 не поддерживается.
Плату можно программировать через фреймворк ESP-IDF от Espressif; поддерживается и TinyUF2 — обновление прошивки перетаскиванием файла по USB. Поддержка Adafruit Metro ESP32-P4 добавлена в CircuitPython 11.0.0-alpha.2, хотя порт для ESP32-P4 пока находится в стадии alpha. Компания также сообщила, что работает над поддержкой Arduino. Подробной документации по плате пока нет, так что она, судя по всему, ещё дорабатывается.
Ранее Adafruit выпускала похожую плату Metro ESP32-S3 того же формата Arduino UNO, но на чипе ESP32-S3 с 8 МБ PSRAM и 16 МБ флеш-памяти. Ещё один близкий по духу вариант — Adafruit Metro RP2350 на микроконтроллере Raspberry Pi RP2350 с разъёмом HSTX для вывода видео по DVI.
Adafruit Metro ESP32-P4 Hydra уже доступна за $34,95 в фирменном магазине Adafruit. Стоит учитывать, что сейчас плата поставляется с исходным чипом ESP32-P4 ревизии v1, а не с более новой версией ESP32-P4X v3.
