Скальпирование процессора — это снятие теплораспределительной крышки (IHS), которая закрывает голый кристалл и подложку, на которой тот смонтирован. Делают это обычно ради охлаждения: крышка по сути работает как маленький радиатор между кристаллом и большим радиатором кулера, добавляя в цепочку лишние тепловые интерфейсы с их собственным сопротивлением.
Убрав крышку и заменив штатный термоинтерфейс на что-то более эффективное, энтузиасты выигрывают в температурах. Плата за это — риск: если операцию выполнить неаккуратно, можно серьёзно повредить подложку, а вместе с ней и весь процессор. Ровно такой экземпляр достался мастеру, известному под ником Bits und Bolts: в лоте с eBay ему приехал прекрасный во всех отношениях Pentium III Tualatin с частотой 1,3 ГГц — и с уродливыми следами неудачного скальпирования.
Для ретроэнтузиастов потеря чувствительная: Tualatin — последнее поколение ядер Pentium III, и рабочие экземпляры на вторичном рынке уже давно не лежат штабелями. Выбросить такой процессор рука не поднимается, поэтому вместо утилизации была затеяна реставрация.
Что именно было сломано

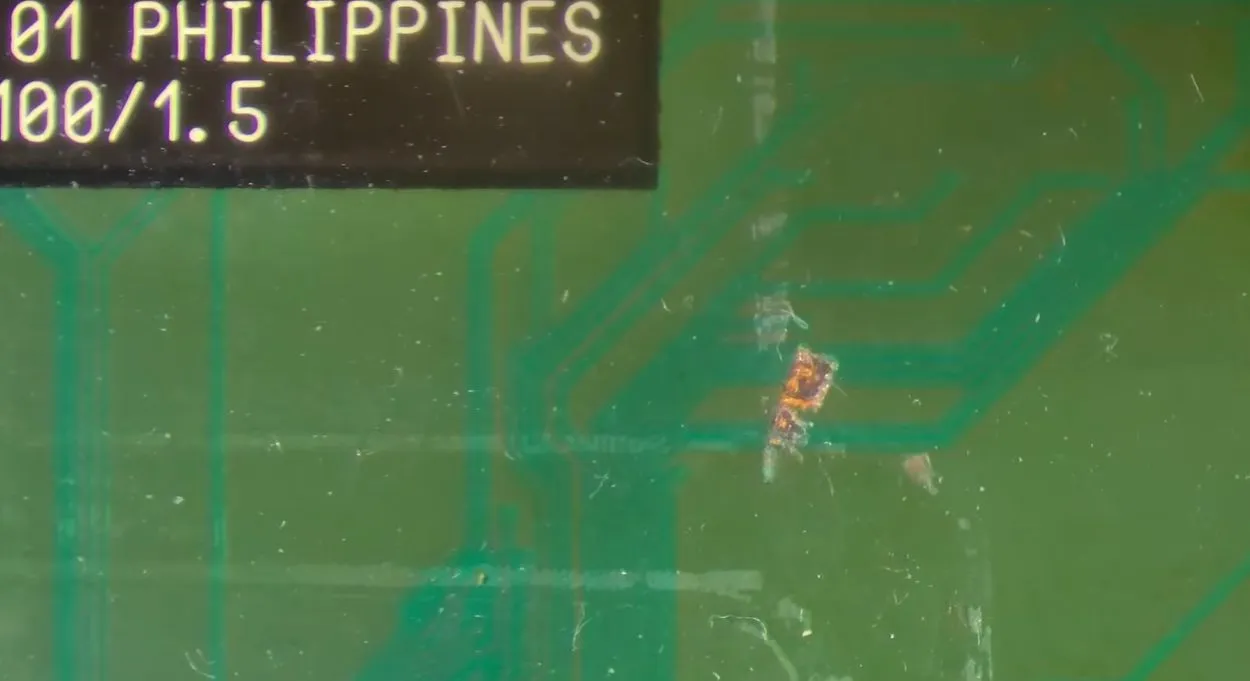

Судя по характеру повреждений, предыдущий владелец действовал сочетанием грубой силы и невежества, орудуя каким-то подручным рычагом. Итог — около десятка перерезанных тончайших дорожек на подложке. Восстановить такое можно только вручную, дорожку за дорожкой, и работа эта крайне кропотливая.
Первым делом стоило убедиться, что процессор действительно нерабочий, а не просто выглядит побитым: проверка подтвердила, что с оборванными дорожками он не запускается. После этого с нужных участков подложки сняли паяльную маску, чтобы добраться до проводников и получить площадки для пайки.
Ремонт дорожек под микроскопом
Те дорожки, которые уцелели, снова закрыли защитной маской — чтобы случайно не замкнуть их в процессе работы. Остальные пришлось воссоздавать заново: вместо оборванных проводников уложили самый тонкий из доступных медный провод, повторяя исходную разводку.
Задача вполне выполнимая, если есть хороший микроскоп и твёрдая рука, но это как раз тот случай, когда предотвратить проблему несопоставимо проще, чем устранить её последствия. Аккуратное скальпирование специализированным приспособлением занимает считаные минуты, а восстановление подложки — часы работы с увеличением.
Почему это актуально и сегодня
С тех пор как теплораспределительная крышка стала стандартом де-факто, скальпирование никуда не делось: им продолжают заниматься и на современных платформах ради снижения температур. Вместе с процессорами выросли и риски — помимо перерезанных дорожек, при срыве крышки легко оторвать распаянные рядом с кристаллом конденсаторы.
Разница в том, что подложки новых процессоров с их многослойной разводкой и микроскопическим шагом, скорее всего, отремонтировать уже не выйдет. А вот со старыми чипами вроде Tualatin ситуация иная: топология там куда просторнее, так что чинить их вместо отправки в электронный лом — вполне рабочая идея. Как показывает этот случай, даже безнадёжный на вид экземпляр из чужого неудачного эксперимента может вернуться к жизни.
