Команда The Slow Mo Guys ещё в 2019 году купила RAID-хранилище Seagate LaCie на 168 ТБ с интерфейсом Thunderbolt 3 — под архив отснятого видеоматериала. Когда массив внезапно перестал включаться, радости это не прибавило: гарантия давно закончилась, сама модель снята с производства, а поддержка Seagate помочь ничем не смогла. В итоге устройство отправилось к мастеру, ведущему канал Mend it Mark, — на попытку ремонта.
Речь идёт о профессиональном DAS-массиве — хранилище, которое подключается напрямую к рабочей станции, а не к сети. Именно поэтому в нём и стоит Thunderbolt 3 с его 40 Гбит/с: такой канал позволяет монтировать видео прямо с массива, не копируя материал на локальные диски. Для видеопроизводства это ключевой сценарий, а заодно и причина, по которой отказ подобной коробки останавливает работу целиком.
Диагностика с чистого листа

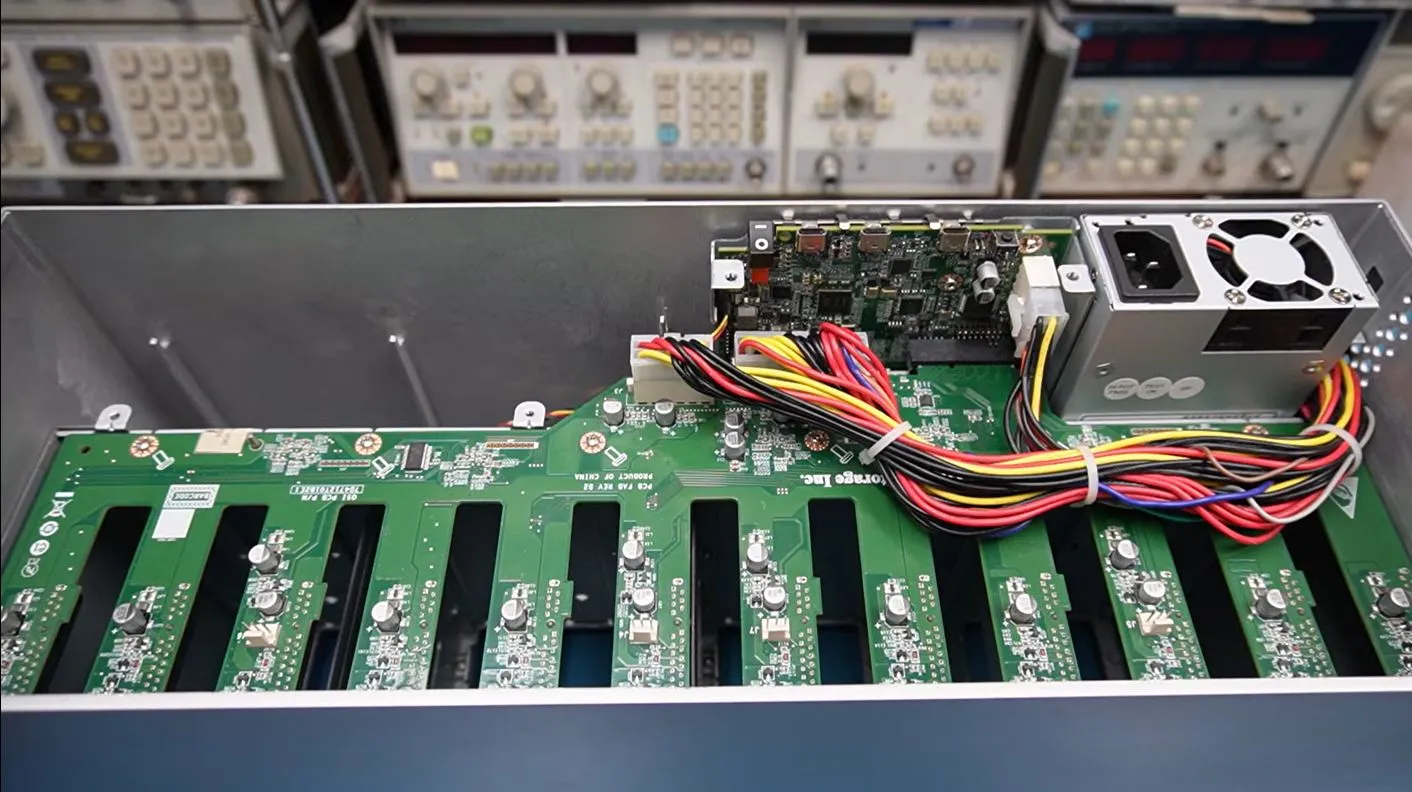

При первом осмотре устройство выглядело фактически мёртвым: ни один из четырёх вентиляторов не крутился, а единственным признаком жизни после подачи питания оставалась пара горящих светодиодов на основной плате. Ни руководства по ремонту, ни схем в открытом доступе не нашлось, поэтому мастеру пришлось идти от азов — начиная с проверки того, поднимаются ли вообще все линии питания. Оказалось, что нет.
След привёл к микроконтроллеру серии NXP LPC11U6x, который отвечает в системе за управление питанием и мониторинг. Логика его поведения оказалась защитной: контроллер не поднимал остальные линии, потому что ждал сигнал от контроллеров вентиляторов на SATA-бэкплейне. Иными словами, прошивка страховала диски от перегрева и предпочитала не включаться вовсе, чем запуститься без охлаждения. Когда мастер подал микроконтроллеру нужные сигналы вручную, система ожила, а сами вентиляторы исправно крутились при прямой подаче питания — значит, проблема была не в них.
Виновником оказался один транзистор

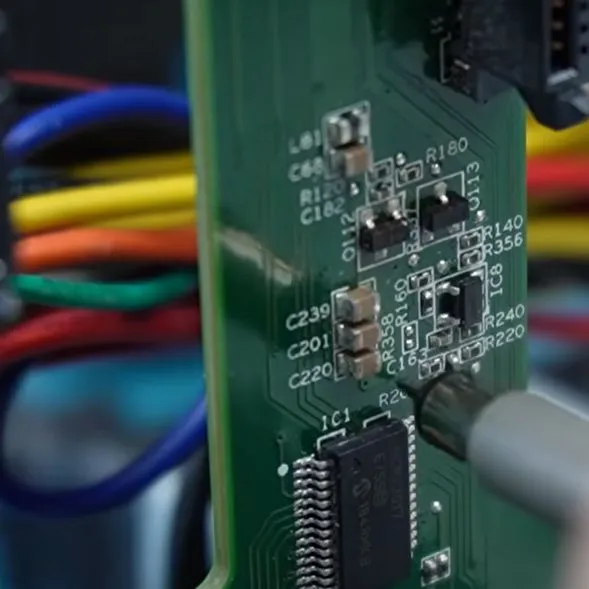

Итоговая находка — неисправный P-канальный MOSFET SI2319 (или аналогичный) в корпусе SOT-23 рядом с одним из разъёмов вентиляторов. Такие транзисторы работают ключами питания: они подают напряжение на нагрузку и позволяют контроллеру включать и выключать её программно. Стоит одному такому ключу выйти из строя — и вентилятор перестаёт отвечать, контроллер не получает подтверждения, а весь массив на 168 ТБ отказывается стартовать. Сам компонент при этом размером с рисовое зерно и в пересчёте на материалы стоит сущие копейки.
После замены транзистора хранилище снова включается. Настоящая проверка будет впереди — когда владельцы вернут в корзины жёсткие диски и дадут системе полноценную нагрузку. Но если это был единственный дефект, то ремонт обошёлся в стоимость одной детали против цены нового массива сопоставимого объёма.
Почему это история не только про один транзистор
Обидно тут другое: чтобы найти копеечную неисправность, специалисту пришлось реверс-инжинирить чужую схемотехнику вслепую. Производители не публикуют ни схем, ни сервисных руководств на подобные устройства — даже после того, как снимают их с производства и прекращают поддержку. Для владельца это означает простой выбор: либо искать мастера, готового разбираться с нуля, либо выбрасывать исправное железо целиком из-за одного элемента.
Практический вывод для тех, у кого в шкафу стоит похожий массив: критично важные архивы обязаны существовать минимум в двух копиях, и одна из них — вне зависимости от того, насколько дорогим и профессиональным выглядит корпус хранилища. А если устройство перестало включаться, стоит начинать не с дисков, а с блока питания и цепей запуска: чаще всего виноваты именно они, а не содержимое корзин.
