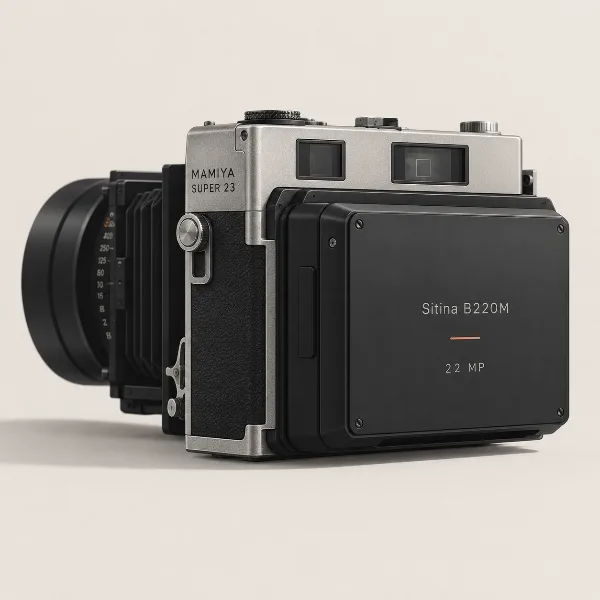

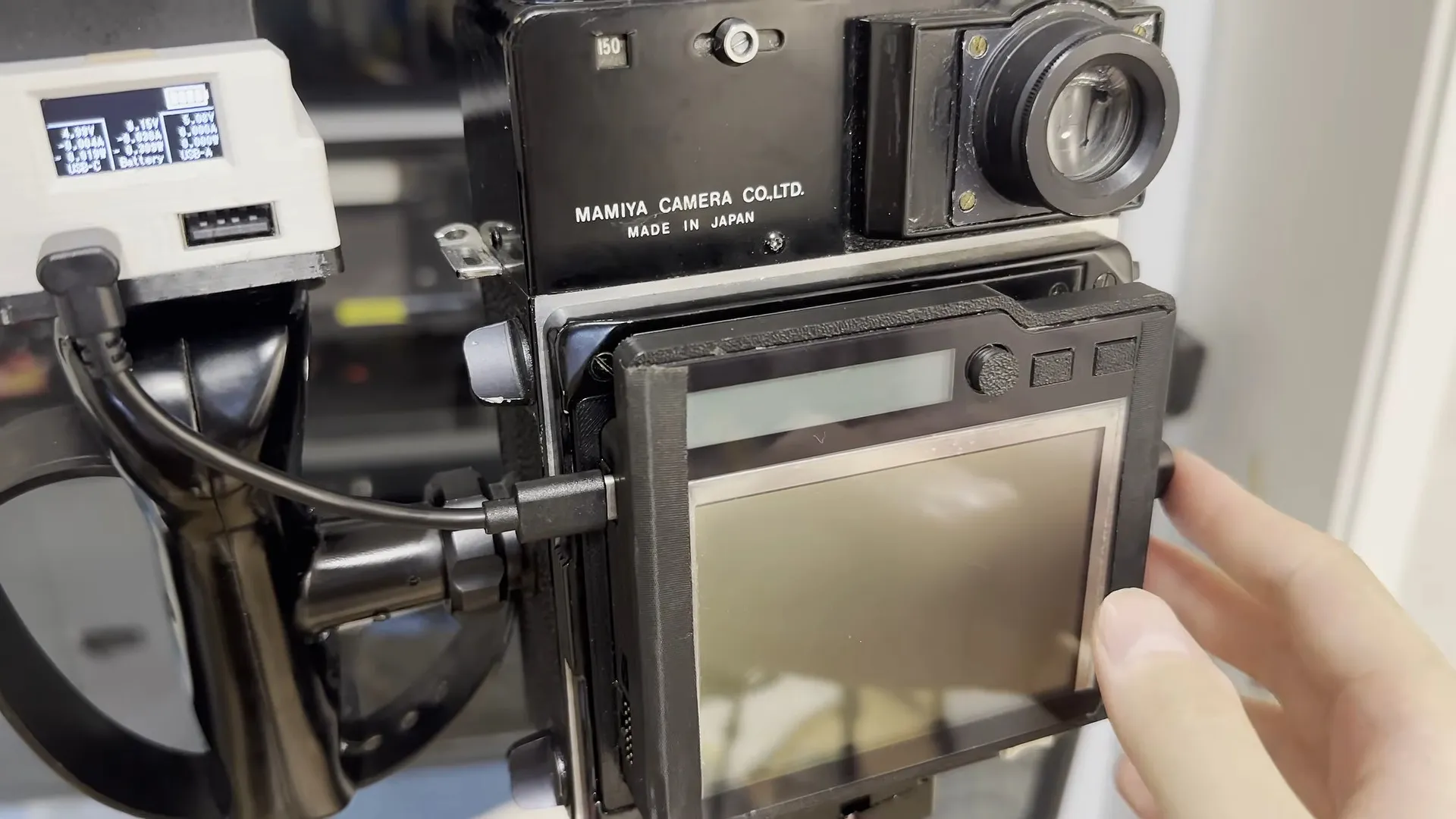

Крупноформатные камеры способны выдавать потрясающие по детализации снимки, но их габариты делают такую технику не самой практичной для повседневной съёмки. Совсем другое дело — средний формат. Энтузиаст, известный под ником Wenting, наглядно доказал это своим проектом Sitina B220M — цифровым задником с открытым исходным кодом для камеры Mamiya Super 23, построенным вокруг полнокадровой CCD-матрицы Kodak.
Само понятие «цифровой задник» означает, что вместо задней части плёночной камеры устанавливается модуль с сенсором — ровно там, где раньше находилась плёнка. В основе Sitina B220M лежит 22-мегапиксельная матрица Kodak KAF-22000CE с внушительными физическими размерами 38,8 × 50 мм. Такой сенсор заметно крупнее привычных полнокадровых матриц зеркалок и обеспечивает характерную для среднего формата глубину и пластику изображения.
Это лишь немногим меньше кадра плёнки типа 120, под которую и разрабатывалась камера: её длинная сторона достигала 56 мм. Реально экспонируемая площадь зависела от установленного задника, но никогда не опускалась ниже 41,5 мм — так что по охвату кадра CCD-сенсор оказывается совсем близко к оригинальной плёнке.
Поскольку за оптику отвечает сама Mamiya, разработчику осталось сосредоточиться на «цифровой» части. Управляет всем система-на-кристалле Xilinx Zynq 7010, в которой задействованы и процессорные ядра Cortex-A9, и встроенная ПЛИС (FPGA). Подробности работы этой связки разобраны в видеоролике сборки, а полный исходный код проекта выложен в репозитории на GitLab, так что схему можно повторить или доработать под себя.
С программируемой логикой Wenting работает далеко не впервые. За его плечами уже был проект монитора на электронных чернилах (e-ink), а также предыдущая версия беззеркальной цифровой камеры собственной разработки. Нынешний вариант выглядит скромнее — это именно задник, а не камера целиком, — зато он снял часть конструктивных проблем, с которыми автор столкнулся в «камерной» части, и позволил полностью сосредоточиться на электронной начинке.
Результат говорит сам за себя: снимки, полученные с помощью Sitina B220M, выглядят по-настоящему достойно. Примеры кадров показаны в видео начиная с отметки 8:25.
