На стыке эпохи кассет и эпохи MP3 нередко встречались особые «кассеты», внутри которых на самом деле скрывался цифровой музыкальный проигрыватель. Одни просто выводили сигнал с разъёма 3,5 мм, другие были полноценными MP3-плеерами или Bluetooth-приёмниками, которые заодно умели передавать звук на магнитную головку кассетника. Энтузиаст Jonathan Rowny решил собрать собственную версию именно такого устройства.
Такие «кассеты-переходники» когда-то были массовым способом слушать современные источники звука в старых магнитолах, а сегодня превратились в благодатную площадку для DIY-экспериментов. Полностью автономный плеер в форм-факторе кассеты — как раз из этой категории проектов.
Подать аудиосигнал на считывающую головку несложно — по сути, нужно превратить её в записывающую, как это делается со стороны кассеты. Куда сложнее «договориться» с механикой самой деки: автостопом, автореверсом и прочими функциями. Для этого понадобилась система шестерён, которая имитирует вращение катушек и передаёт движение с приёмной катушки на подающую, чтобы механизм автостопа не срабатывал раньше времени.
Немало идей автор почерпнул из роликов Clint с канала Lazy Game Reviews, который годами разбирал подобные адаптеры — в том числе их внутреннее устройство — с самым разным уровнем функциональности. Это хороший пример того, как ретро-техника продолжает вдохновлять на новые самоделки.

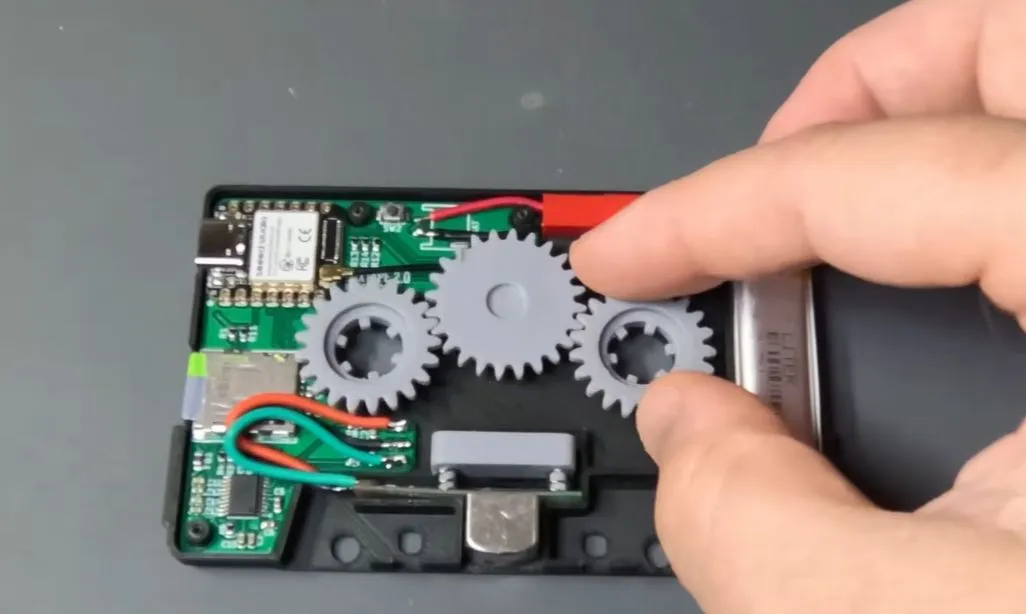

В основе конкретной реализации лежит модуль ESP32-S3, дополненный картридером microSD для хранения музыки и аудиокодеком PCM5102 с интерфейсом I2S, который и формирует аналоговый сигнал. Такой набор компонентов сегодня недорог и хорошо документирован, что делает проект вполне повторяемым.
Шестерни напечатали на SLA-принтере, и в целом они работают исправно. Правда, автор не сразу учёл роль вала-капстана — именно он, а не катушки, реально протягивает ленту, — поэтому его вращение здесь не отслеживается, в отличие от более «правильных» кассетных адаптеров. Этот недочёт обещают исправить в следующей версии.
Проект наглядно показывает, сколько инженерной смекалки скрывается в, казалось бы, простом переходнике. Посмотреть, как самоделка работает вживую, можно на видео ниже.
