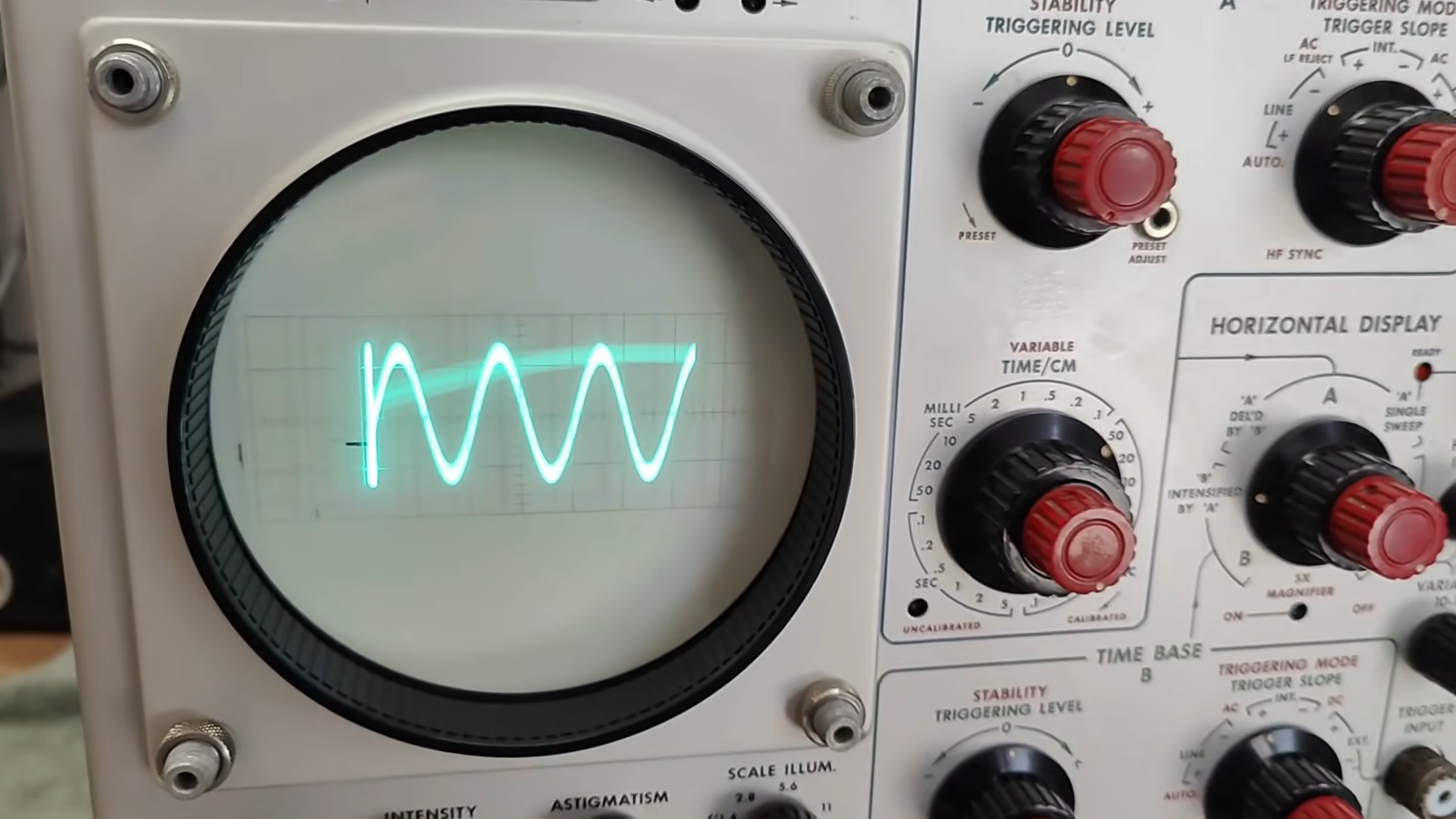

Классический осциллограф Tektronix 545A конца 1960-х годов, показанный энтузиастом по имени Томас в недавнем видео, невольно навевает ностальгию. В те времена осциллографы были настоящими «мейнфреймами», принимавшими сменные модули-вставки. Выдаёт эпоху и пара ручек сверху корпуса: без них перетащить почти 70 фунтов (порядка 32 кг) ламп, трансформаторов и стекла без специальной тележки было попросту нереально.
Модульность старых осциллографов позволяла перенастраивать их под разные задачи, а отдельные вставки и стойки умели ещё и питать приборы, так что из них легко собирались различные измерительные стенды. Рассматриваемая модель была ранним воплощением этой идеи, но принимала лишь одну вставку — секцию вертикального отклонения.
Масштаб конструкции впечатляет: в основном блоке осциллографа установлено 75 ламп, а в сменном модуле типа D — ещё шесть. Неудивительно, что потребляемая мощность достигала примерно 500 ватт — сопоставимо с небольшим обогревателем. Для измерительного прибора это огромные цифры, объясняющие и солидный вес, и обилие трансформаторов внутри.
Ламповая схемотехника той поры диктовала свои правила: десятки нагревающихся ламп требовали массивных источников питания и хорошего теплоотвода, а любой ремонт превращался в неторопливую процедуру. На фоне такого «корабельного якоря» современные компактные и лёгкие осциллографы начинаешь ценить совсем иначе.
Как и следовало ожидать, доставшийся прибор не работал. У осциллографов этой серии была интересная особенность: керамические контактные стойки не дружили с обычным припоем, поэтому прямо внутри корпуса хранилась катушка специального серебряного припоя — на случай ремонта.
Отдельной сложностью оказалась даже координатная сетка экрана. Тем не менее реставратору удалось заметно продвинуться, хотя до идеально рабочего состояния прибору ещё далеко. Любой, кому доводилось работать с подобной техникой, наверняка вспомнит её причуды, а остальные получат лишний повод оценить возможности современных компактных осциллографов.
