Компактные AMOLED-экраны в последние годы стали вполне доступным компонентом для самоделок. Мейкер Софи Д. (Sophie D) наглядно показала, что они достаточно тонкие и лёгкие, чтобы их можно было носить прямо на шее.
Её проект OpenChoker — это чокер-ожерелье со встроенным дисплеем, который произвёл фурор на хакерской конференции DEF CON. Такое украшение отлично работает как повод завязать разговор с незнакомцами.
Что внутри

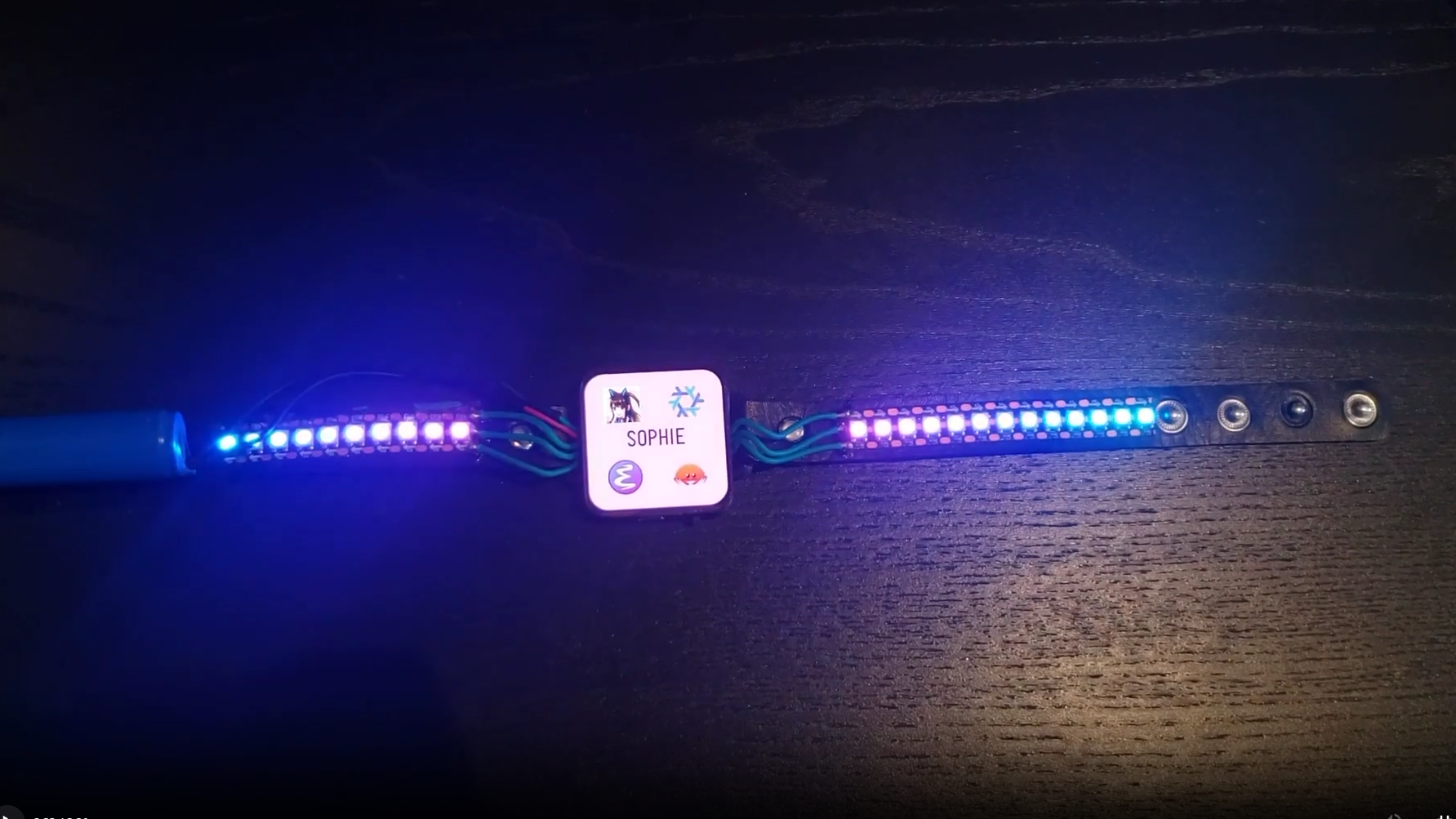

Центральный элемент чокера — сенсорный AMOLED-дисплей, по бокам от которого расположены короткие отрезки RGB-светодиодной ленты. Экран показывает яркую анимацию, которая генерируется на лету, а светодиоды тем временем переливаются разными цветами.

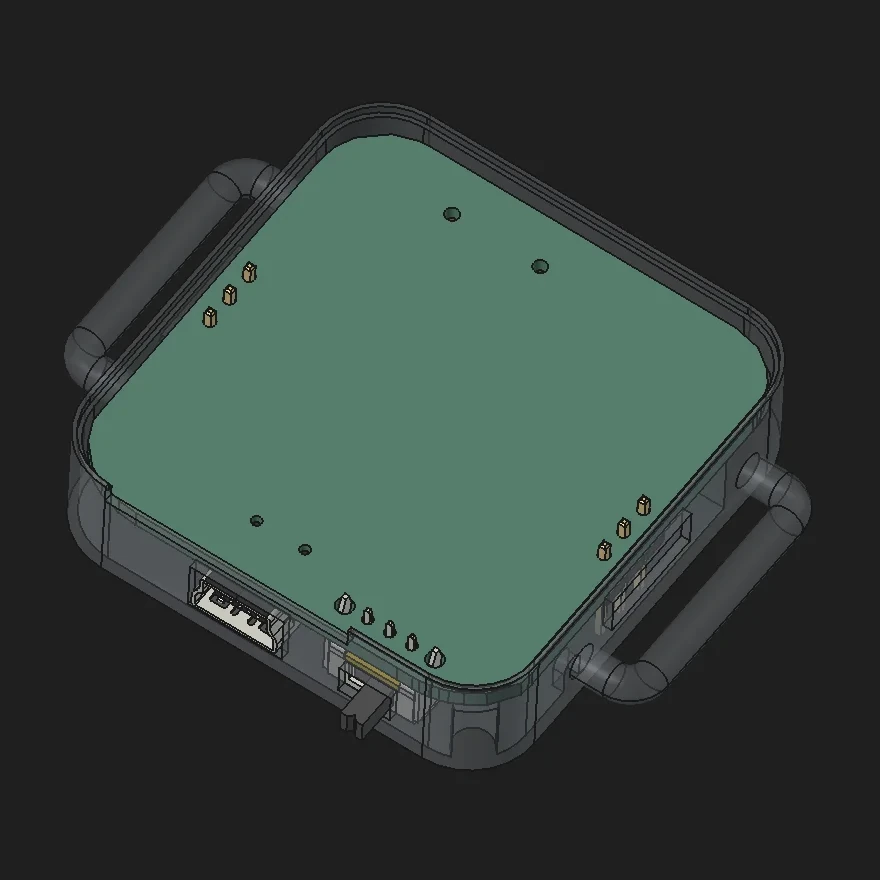

За дисплеем находится печатная плата с микроконтроллером RP2350 — тем самым чипом Raspberry Pi, на котором построена Raspberry Pi Pico 2, — и слотом для карты microSD. В задней части чокера закреплён литий-ионный аккумулятор формата 18650, питающий всю конструкцию.
Выбор AMOLED здесь логичен: в отличие от ЖК-панелей, такие дисплеи не нуждаются в подсветке, потому что каждый пиксель светится сам. Благодаря этому они тоньше, дают глубокий чёрный цвет и хорошо смотрятся в полумраке — как раз в условиях вечеринок и конференций.
Уроки разработки
Больше всего сил при проектировании платы ушло на подключение дисплея. Готового посадочного места (footprint) или референсной схемы для этой модели найти не удалось, так что всё пришлось делать самостоятельно.
Речь идёт о сенсорном дисплее Hello Lighting HL020E21-02 с диагональю 2,14 дюйма. Тем, кто захочет использовать такой же экран в своём проекте, есть смысл начать с платы Софи, а не разводить её с нуля.
Автономность оказалась более чем достаточной. Одного аккумулятора 18650 хватило на 16 часов непрерывной работы, и после этого на нём всё ещё было уверенных 3,7 В. Для сравнения: полностью заряженная литий-ионная ячейка выдаёт около 4,2 В, а 3,7 В — это её номинальное напряжение, то есть запас энергии оставался солидным.
Солнечная панель для светящегося чокера, который носят в помещении, не имеет особого смысла. Зато обнадёживает то, что обходиться без отдельного внешнего аккумулятора на проводе вполне реально.
Капризный сенсор и закон Мёрфи
Ещё одно наблюдение касается сенсорного слоя. Ёмкостный тачскрин прекрасно реагировал на касания, пока был подключён к компьютеру во время разработки. Но после установки в автономный чокер он стал откликаться настолько плохо, что пользоваться им стало невозможно.
Остальным функциям украшения это не помешало, однако при создании похожих устройств этот момент стоит учитывать. Ёмкостные датчики, как правило, чувствительны к опорному потенциалу «земли», и изолированное устройство на батарейке может вести себя совсем не так, как на рабочем столе.
Напоследок автору пришлось столкнуться с загадкой. Всего за день до дедлайна клей, которым были закреплены провода, расплавил их изоляцию и обнажил медные жилы. Причина так и осталась невыясненной — но история лишний раз напоминает, что закон Мёрфи особенно охотно срабатывает, когда поджимают сроки.
