Тем, кто собирает старые телевизоры, знакома одна проблема: смотреть на них, по сути, нечего — аналогового вещания почти не осталось. Многие модели можно подключить через SCART или другой A/V-вход, но это не то же самое, что принимать эфир так, как задумывали создатели аппарата. С такой задачей столкнулся энтузиаст под ником BorisDigital. В 1990-х он работал в аппаратной телевизионного передатчика, поэтому решил собрать миниатюрную телестанцию, которая выглядит и работает почти как настоящая.

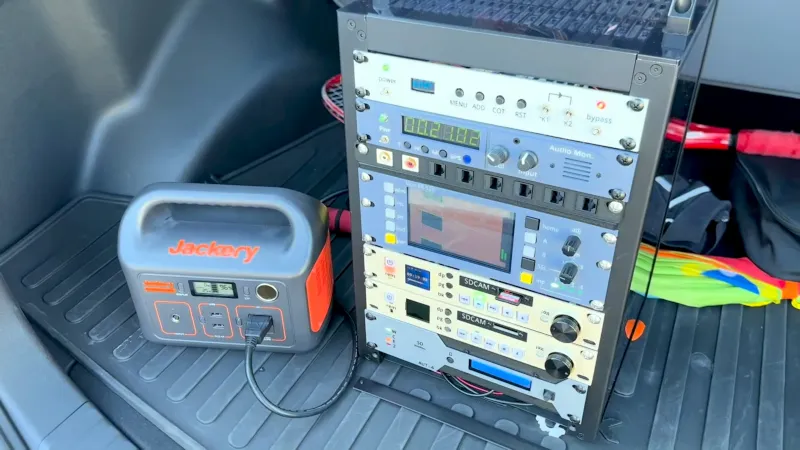

Вся станция уместилась в 10-дюймовой стойке (уменьшенном варианте стандартной 19-дюймовой телекоммуникационной стойки). Каждый модуль повторяет функцию профессионального вещательного оборудования, которое в своё время стоило целое состояние. Сверху расположен передатчик — относительно недорогая плата из Китая. Под ним находятся часы и аудиомонитор на Raspberry Pi Pico, затем векторскоп, осциллограф-монитор формы сигнала (waveform monitor) и видеомонитор на связке Raspberry Pi 5 с USB-оцифровщиками видео. Векторскоп и waveform-монитор — это приборы, по которым телеинженеры оценивают качество и параметры видеосигнала.
Далее идут два блока записи и воспроизведения видео с SD-карт — тоже на Raspberry Pi, а внизу стойки расположен автоматический планировщик эфира на ещё одной плате Raspberry Pi. Даже если телевидение вам не интересно, конструкцию стоит рассмотреть: аккуратные лицевые панели напечатаны на 3D-принтере, причём надписи выполнены другим цветом филамента, поэтому панели получились и прочными, и стильными.
Аналоговому телевидению есть за что скучать: это была удивительно хитроумная технология, которая, что особенно красиво, просто работала. Проект BorisDigital — отличный повод вспомнить, как устроен эфир, и вернуть к жизни ламповые и кинескопные телевизоры, которым больше нечего принимать.
