Четвертьвековой процессор Intel Celeron 1200 на ядре Tualatin вернули к жизни благодаря филигранной пайке. У чипа отсутствовал один из контактов, а контактная площадка под ним была вырвана — в таком состоянии система с этим близким родственником Pentium III попросту не запускалась. Однако после аккуратной работы «в глубине подложки» и тонкой подготовки удалось припаять донорский контакт, оживить процессор и вдобавок разогнать его на 33%. Ремонт выполнил энтузиаст, известный как Bits und Bolts.
Источник изображения — tomshardware.com
Поскольку у Celeron 1200 отсутствовал именно сигнальный контакт данных (D47), ситуация была из разряда «почини или выбрось». Иногда процессоры лишаются одного-двух контактов и продолжают работать — но обычно это касается дублированных линий питания или земли, где одну и ту же функцию выполняют сразу несколько соседних выводов. Сигнальная линия данных такого запаса прочности не имеет.

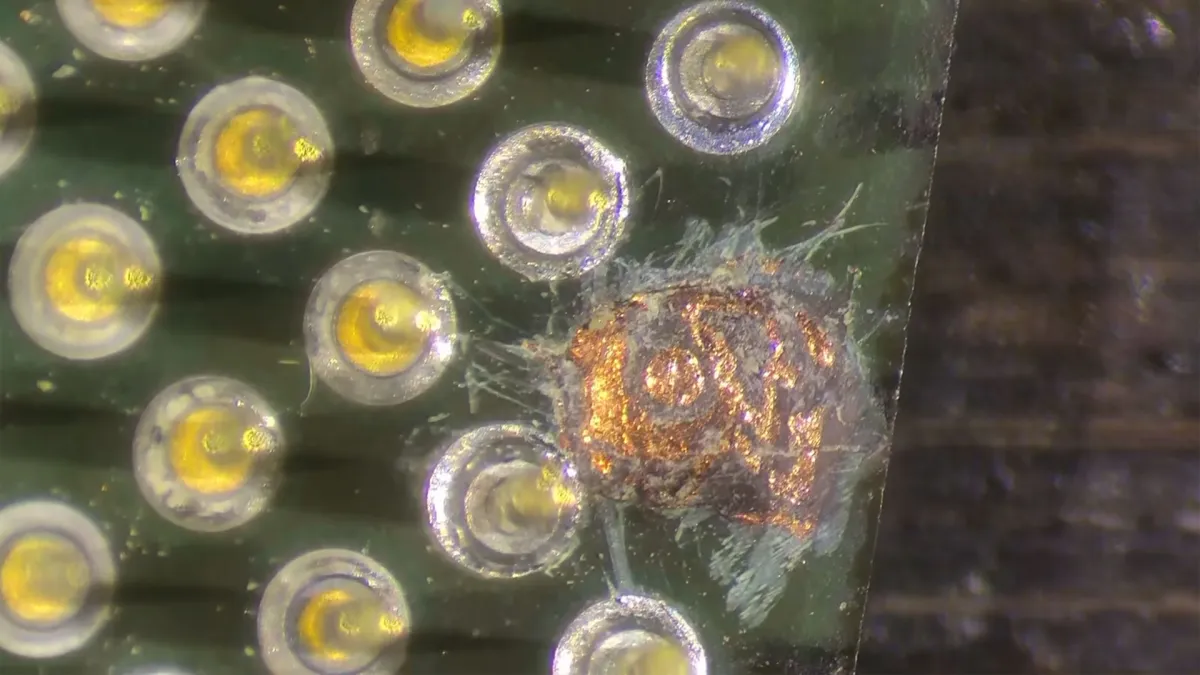

Работа началась с макросъёмки серьёзного на вид повреждения. Чтобы дефект был лучше виден, в месте отсутствующего контакта пришлось буквально «выкопать ямку». Крупные планы показали несколько слоёв меди под зелёным защитным покрытием. Новый контакт нужно было соединить исключительно с центральной круглой площадкой и ни в коем случае не замкнуть на окружающие медные слои. Поэтому первым делом на эту зону нанесли паяльную маску — учитывая крохотный размер выводов, аккуратно и плотно замаскировать область вокруг было по-настоящему кропотливой задачей.
Пока паяльная маска вокруг пустующего контакта застывала, донорские выводы сняли с другого чипа Tualatin, который был «точно нерабочим». Вернувшись к ремонтируемому процессору, на площадку нанесли флюс и попытались «залудить» центральный медный участок, к которому предстояло припаять донорский контакт.
Пайка донорского вывода прошла гладко: он встал ровно и строго вертикально. Добавленный контакт легко отличить от заводских, но после установки в сокет всё сошлось без нареканий.
Прежде чем включать компьютер с восстановленным процессором, сначала сняли несколько показаний мультиметром — явных проблем не обнаружилось. Наступил момент истины: система с «залатанным» чипом загрузилась без сбоев. По собственному признанию, столь тяжёлое на вид повреждение контакта пришлось чинить впервые. В финале ролика процессор прогнали через несколько бенчмарков, включая SiSoft Sandra, а затем разогнали на 33% — до стабильных 1600 МГц.
Подобные ремонты — часть большой культуры энтузиастов ретро-железа, которые возвращают к жизни процессоры и платы, давно снятые с производства. Успешное восстановление сигнального контакта на кристалле возрастом в четверть века показывает, что при должной аккуратности «безнадёжный» чип нередко можно спасти.
