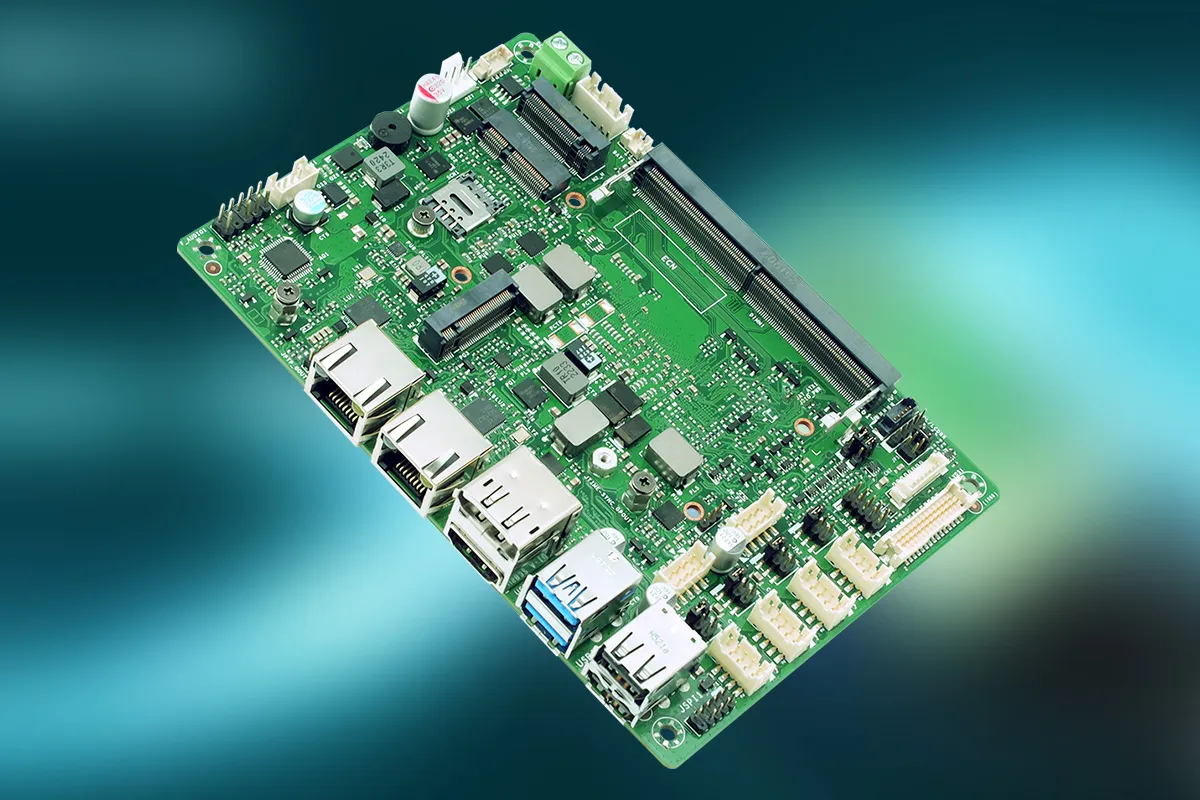

BIOSTAR BIWCL-PAT — промышленный одноплатный компьютер (SBC) формата 3,5 дюйма, построенный на семействе процессоров Intel Core Series 3 «Wildcat Lake» — от Core 3 304 до Core 7 360.
Плата поддерживает до 64 ГБ памяти DDR5-6400, три независимых дисплея и два сетевых порта 2.5GbE. Есть три слота M.2 для NVMe-накопителей, Wi-Fi/Bluetooth и сотовой связи 4G/5G, порты USB 3.2, четыре последовательных интерфейса и 8-битный разъём цифрового ввода-вывода.
Компактный форм-фактор 148 × 102 мм делает плату удобной для промышленной автоматизации, периферийных вычислений (edge), AIoT, человеко-машинных интерфейсов (HMI), а также POS-терминалов и киосков.
Подробные характеристики BIOSTAR BIWCL-PAT:

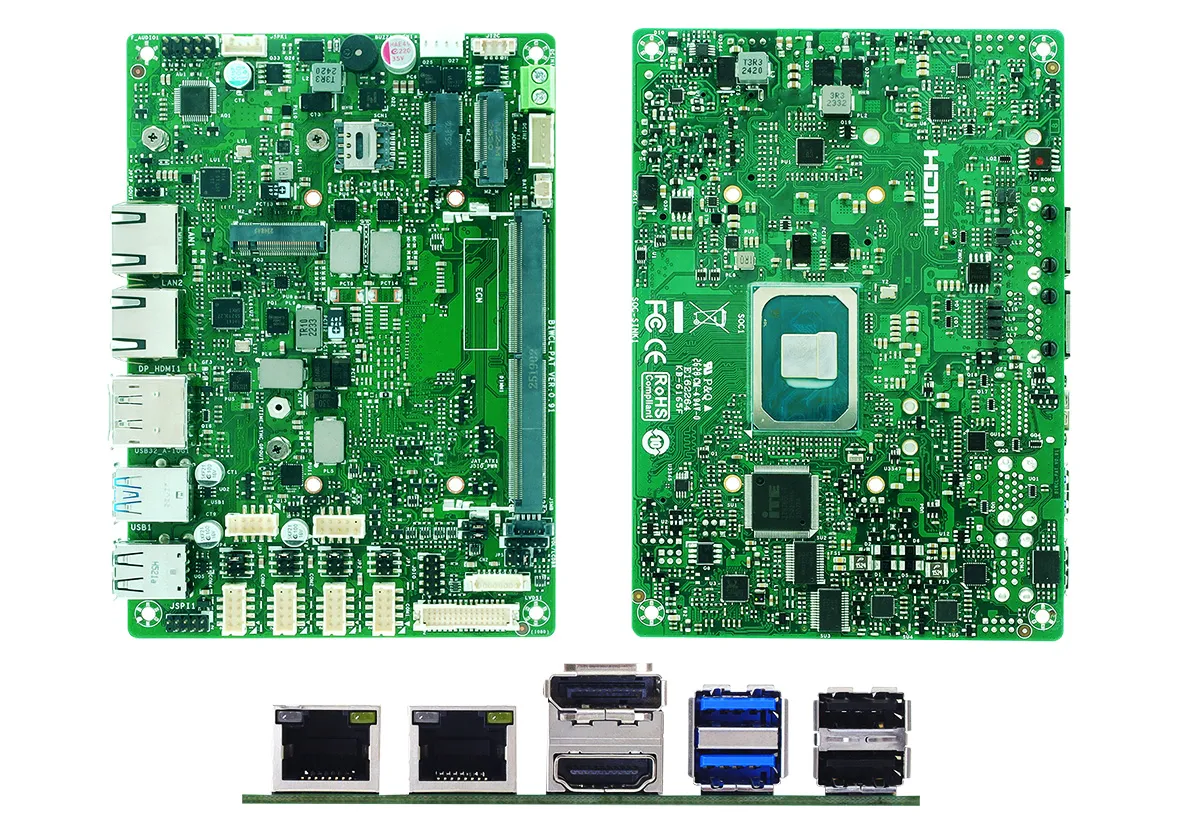

Промышленный SBC BIOSTAR BIWCL-PAT формата 3,5 дюйма — вид сверху, снизу и на заднюю панель ввода-вывода.
- SoC Wildcat Lake (на выбор)
- Intel Core 3 304 — 5 ядер: 1 P-ядро @ 1,5 ГГц / 4,3 ГГц (Turbo) и 4 LPE-ядра, графика Intel Xe3 (1 ядро) @ 2,3 ГГц; TDP 15 Вт
- Intel Core 3 305 — 6 ядер: 2 P-ядра @ 1,5 ГГц / 4,3 ГГц (Turbo) и 4 LPE-ядра, графика Intel Xe3 (1 ядро) @ 2,3 ГГц; TDP 15 Вт
- Intel Core 5 315 — 6 ядер: 2 P-ядра @ 1,5 ГГц / 4,4 ГГц (Turbo) и 4 LPE-ядра, графика Intel Xe3 (2 ядра) @ 2,3 ГГц; TDP 15 Вт
- Intel Core 5 320 — 6 ядер: 2 P-ядра @ 1,5 ГГц / 4,6 ГГц (Turbo) и 4 LPE-ядра, графика Intel Xe3 (2 ядра) @ 2,5 ГГц; TDP 15 Вт
- Intel Core 5 330 — 6 ядер: 2 P-ядра @ 1,5 ГГц / 4,6 ГГц (Turbo) и 4 LPE-ядра, графика Intel Xe3 (2 ядра) @ 2,5 ГГц; TDP 15 Вт
- Intel Core 7 350 — 6 ядер: 2 P-ядра @ 1,5 ГГц / 4,8 ГГц (Turbo) и 4 LPE-ядра, графика Intel Xe3 (2 ядра) @ 2,6 ГГц; TDP 15 Вт
- Intel Core 7 360 — 6 ядер: 2 P-ядра @ 1,5 ГГц / 4,8 ГГц (Turbo) и 4 LPE-ядра, графика Intel Xe3 (2 ядра) @ 2,6 ГГц; TDP 15 Вт
- NPU — 15–17 TOPS (кроме Core 3 305, где его нет)
- Память — слот DDR5-6400 SO-DIMM, до 64 ГБ
- Накопитель — разъём M.2 M-key 2242/2280 с PCIe 4.0 x2 для NVMe SSD
- Дисплей
- HDMI 2.1 до 3840×2160
- DisplayPort 1.4 до 4096×2160
- LVDS через внутренний разъём до 1920×1200 (с выбором 3,3/5/12 В и разъёмом инвертора LVDS)
- Поддержка трёх независимых дисплеев
- Звук
- Realtek ALC897 с кодеком ALC105
- Поддержка усилителя 4 Ом, 2 Вт
- Внутренние разъёмы Mic-in, Line-out, Line-in и Speaker-out
- Встроенный зуммер
- Сеть
- Два порта 2.5GbE RJ45 на контроллерах Intel i226-LM и Intel i226-V
- Опционально Wi-Fi и Bluetooth через модуль M.2 E-Key
- Опционально 4G LTE/5G через модуль M.2 B-Key и слот Nano SIM
- USB
- 2× USB 3.2 Gen 2 Type-A (сзади)
- 2× USB 2.0 Type-A (сзади)
- 2× USB 2.0 через внутренний разъём
- Последовательные порты
- 2× RS232 через внутренние box-разъёмы
- 2× RS232/422/485 через внутренние box-разъёмы (с выбором RI/5 В/12 В)
- Расширение
- Разъём M.2 B-Key 3042/3052 (PCIe 4.0 x1 + USB 3.2) со слотом SIM
- Разъём M.2 M-Key 2242/2280 (PCIe 4.0 x2)
- Разъём M.2 E-Key 2230 (PCIe 4.0 x1 + USB 2.0)
- 8-битный разъём DIO (выбор 3,3/5 В)
- Безопасность — встроенный TPM 2.0
- Прочее
- Встроенный индикатор питания (статус ACPI)
- Разъём батарейки RTC
- Super I/O-контроллер IT8786E-I
- Разъём управления яркостью LCD и громкостью
- Разъём ШИМ для вентилятора CPU
- Разъёмы Clear CMOS и передней панели
- Разъёмы I2C и SMBus
- 5-контактный разъём для Volume UP/DOWN и LCD Brightness UP/DOWN
- Разъём передней панели
- Питание
- Вход 9–24 В постоянного тока через 2-контактный клеммник Phoenix или 4-контактный box-разъём
- Разъём выбора режима питания AT/ATX
- Габариты — 148 × 102 × 1,6 мм (форм-фактор 3.5-inch SBC)
- Температура — рабочая: 0…60 °C; влажность: 5–90%
Если выделить главное, ставку здесь сделали на расширяемость: три слота M.2, четыре последовательных порта и поддержка LVDS выгодно отличают плату от более простых аналогов.
SBC совместим с Windows 11 IoT Enterprise 24H2 (или новее) и Ubuntu 24.04. На странице продукта BIOSTAR выкладывает руководство пользователя и драйверы для Windows 11 x64 — чипсет, Intel Management Engine, графику, сеть, звук, Serial IO и NPU. В числе дополнительных загрузок — драйверы Intel Dynamic Tuning, Innovation Platform Framework (IPF), Smart Sound Technology (SST) и Platform Monitoring Technology (PMT).
Ранее выходили и другие 3,5-дюймовые платы на Wildcat Lake: Advantech MIO-5356 с поддержкой до 64 ГБ DDR5, тройного дисплея и M.2, а также серия ASRock Industrial NUC 300 с похожими процессорами, двумя 2.5GbE и памятью DDR5-6400 в меньшем корпусе. Недавно появилась и совсем крошечная плата AAEON UP-WCL размером с банковскую карту. На их фоне BIWCL-PAT выделяется четырьмя последовательными интерфейсами, поддержкой LVDS и тремя отдельными слотами M.2.

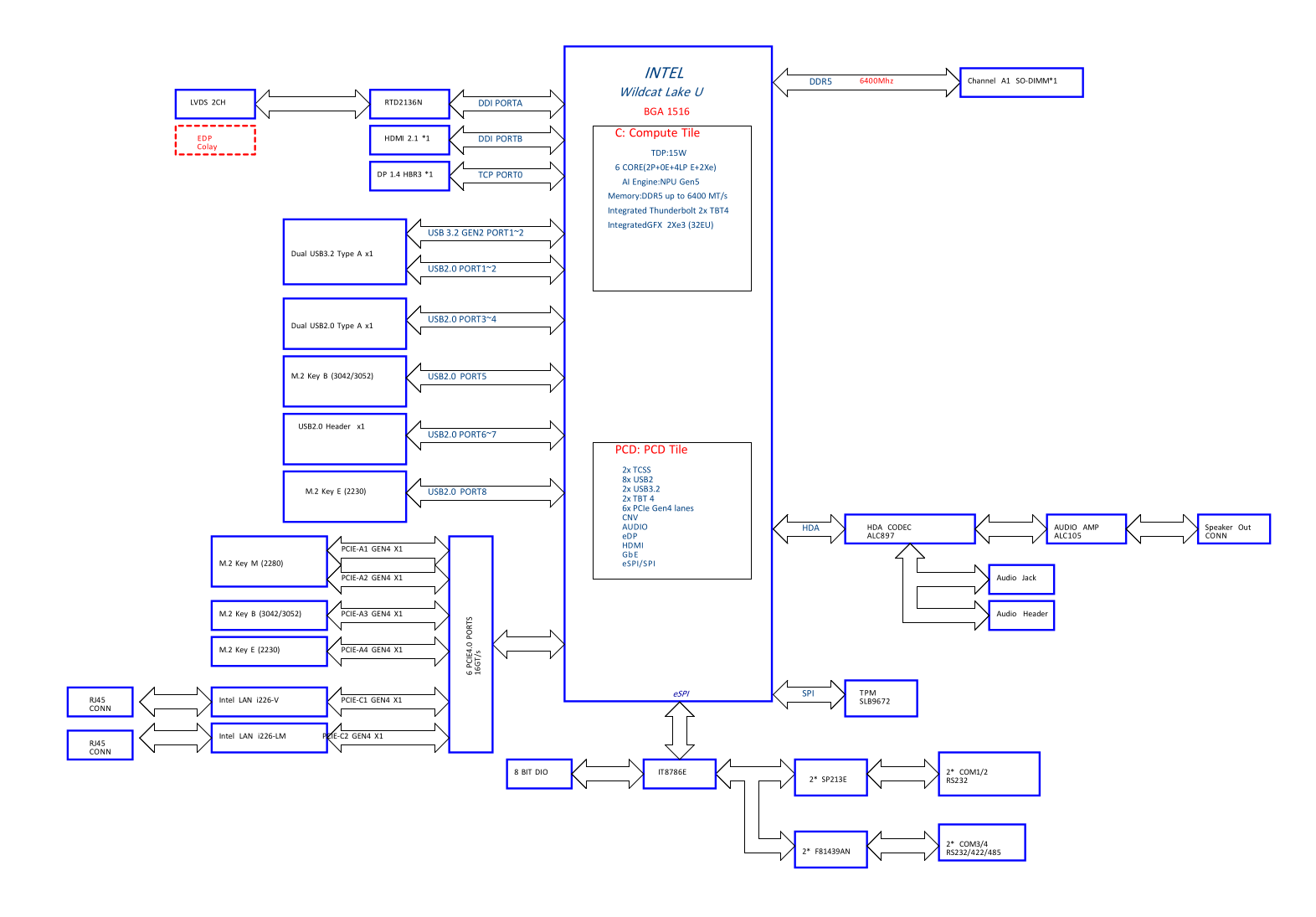

Блок-схема BIOSTAR BIWCL-PAT.
Цену и сроки выхода BIWCL-PAT компания пока не называет. Дополнительные сведения есть на странице продукта (учтите: по ссылке автоматически скачивается PDF) и в пресс-релизе.
