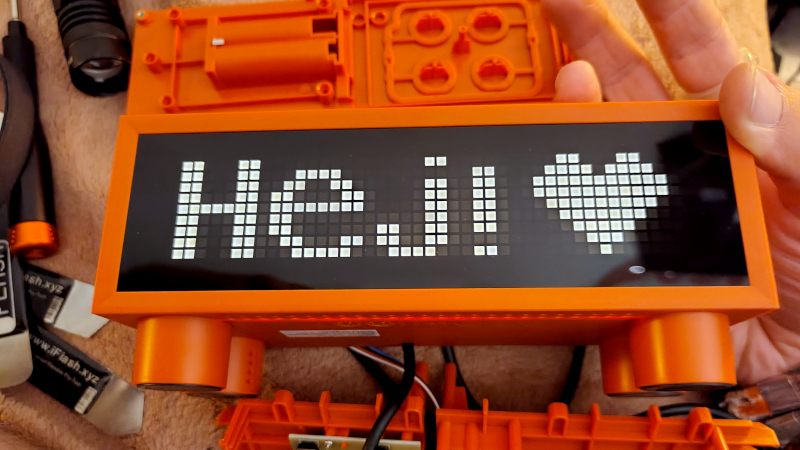

Цифровые часы IKEA Kortlinje стоят около 20 долларов и оснащены встроенными термометром и гигрометром. На первый взгляд это очередной недорогой бытовой гаджет, однако дисплей у него построен на белой светодиодной матрице, а за её работу отвечают три контроллера VK1640. Именно поэтому устройство привлекло внимание хакеров и любителей электроники.
Пока за такие часы взялись немногие. Известна публикация нидерландского хакерспейса RevSpace, а на GitHub появились первые наработки прошивки от разработчика под ником VIPnytt. Тот, кто займётся устройством сейчас, окажется у истоков зарождающегося сообщества вокруг этих часов.
Что обнаружили внутри Kortlinje
Один из экземпляров часов вскрыли и осмотрели плату. Под корпусом оказались три драйвера светодиодов, микроконтроллер, который пока не удалось опознать, и ещё одна загадочная микросхема.
- Три контроллера светодиодов VK1640, управляющие матрицей дисплея.
- Неопознанный микроконтроллер с часовым кварцем на 32,768 кГц.
- Микросхема, которую пока никто не определил: возможно, это своего рода мультиплексор I2C, либо она как-то связана с датчиками температуры и влажности.
На микроконтроллере и на загадочной микросхеме нет никакой маркировки, поэтому определить их по надписям на корпусе не получится.
Почему часы удобно взламывать
Вся хакабельность устройства упирается в то, что микроконтроллер относительно легко выпаять и заменить собственным. После этого появляется доступ к шине I2C и к светодиодным драйверам, а значит, поведением часов можно управлять по своему усмотрению.
Пока работа над альтернативной прошивкой только начинается: опубликованы первые наработки, а вопрос о том, что скрывается под неопознанным чипом, остаётся открытым.
Хакинг IKEA как отдельная традиция
Kortlinje продолжает давнюю традицию переделки товаров IKEA. Один из примеров, известных среди энтузиастов, — использование мисок шведского мебельного гиганта для создания монтировки телескопа.
