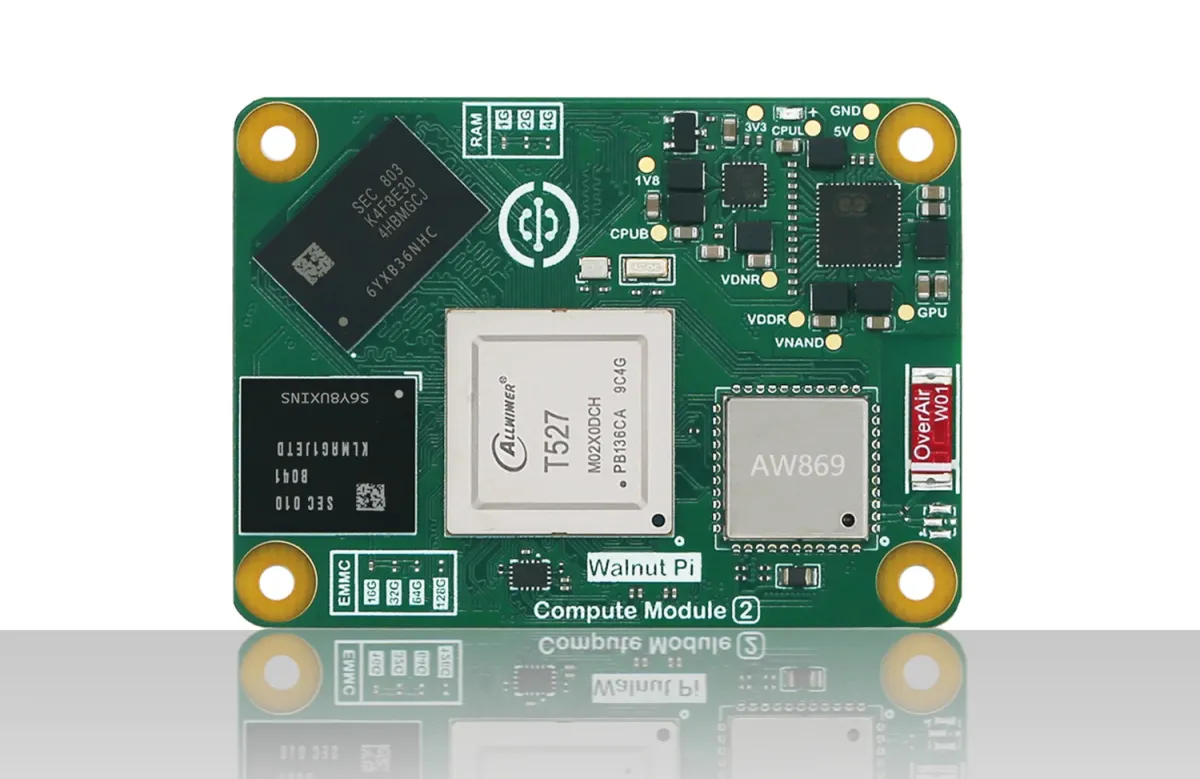

Walnut Pi CM2 — недорогой вычислительный модуль в форм-факторе Raspberry Pi CM5 на базе восьмиядерного процессора Allwinner T527 с ядрами Cortex-A55. Модуль получил до 4 ГБ оперативной памяти LPDDR4, 16 ГБ флеш-памяти eMMC и опциональный беспроводной модуль.

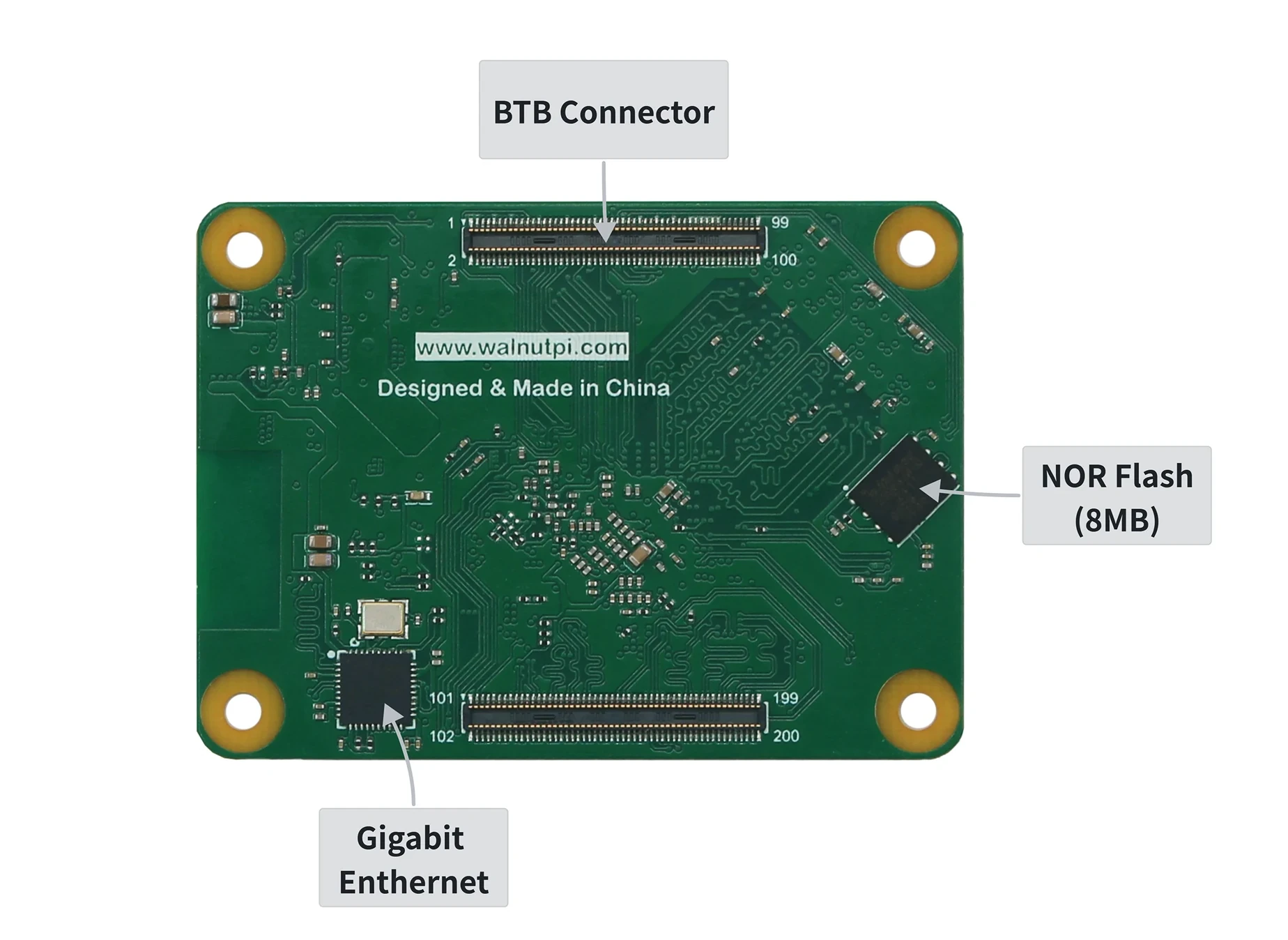

По сути, это фирменный одноплатный компьютер Walnut Pi 2B размером с банковскую карту, перенесённый в формат вычислительного модуля Raspberry Pi: все интерфейсы выведены на два 100-контактных высокоплотных разъёма. Помимо цены, к достоинствам относятся модуль WiFi 6 и Bluetooth 5.0, гигабитный Ethernet PHY прямо на модуле и встроенный в SoC T527 нейропроцессор (NPU) производительностью 2 TOPS. Есть и минусы: Allwinner T527 заметно уступает по мощности чипу Broadcom BCM2712 (четыре ядра Cortex-A76), который стоит в CM5, а, как и другие «совместимые с Raspberry Pi CM5» модули, новинка совместима с оригиналом по электрической части лишь частично.
Характеристики Walnut Pi CM2:
- SoC — Allwinner T527
- Процессор
- Восьмиядерный Arm Cortex-A55: четыре ядра на частоте до 1,80 ГГц и четыре ядра на 1,42 ГГц
- Ядро RISC-V E906 с частотой до 200 МГц
- DSP — аудио-DSP HiFi4 на 600 МГц
- GPU — Arm Mali-G57 MC1 с поддержкой OpenGL ES 3.2, OpenCL 2.2 и Vulkan 1.3
- ИИ-ускоритель — NPU на 2 TOPS
- Процессор
- Оперативная память — 1, 2 или 4 ГБ LPDDR4
- Накопители
- Опциональная флеш-память eMMC на 16 ГБ; варианты на 32, 64 и 128 ГБ выбираются установкой резисторов согласно обозначениям на шелкографии
- 8 МБ SPI-флеш
- Сеть
- Гигабитный Ethernet PHY на самом модуле
- Двухдиапазонные WiFi 6 (802.11ax) и Bluetooth 5.0 на модуле AW869 с керамической антенной
- Два 100-контактных B2B-разъёма
- Вывод изображения
- HDMI до 4Kp60
- 4-линейный MIPI DSI до 1080p60
- Камера — 4-линейный MIPI CSI
- Аудио
- HPOUT (выход на динамик)
- 2 микрофонных входа
- Сеть — Gigabit Ethernet
- USB — 1 порт USB 3.0 и 3 порта USB 2.0
- PCIe — PCIe Gen2 x1 (мультиплексируется с USB 3.0)
- Прочие интерфейсы — GPIO, ИК-приёмник, пользовательская кнопка, BOOT и другие
- Отладка — UART
- Вывод изображения
- Питание — 5 В / 2 А
- Габариты — 55 × 40 мм
- Масса — 9,6 г
Установить на этот модуль Raspberry Pi OS не получится: производитель поддерживает Walnut Pi OS на базе Debian 12, а также Ubuntu, Android и Home Assistant. Образ операционной системы и инструкции по началу работы доступны на вики, общей для одноплатного компьютера и вычислительного модуля на Allwinner T527.
Как уже говорилось, электрическая совместимость ограничена: поддерживается лишь один выход HDMI 2.0 (а не два), интерфейсы MIPI, как правило, не работают с камерами и дисплеями Raspberry Pi, а PCIe 2.1 мультиплексируется с USB 3.0. Поэтому перед покупкой нужно внимательно изучить распиновку на схеме ниже и оценить, подойдёт ли модуль для вашей несущей платы.

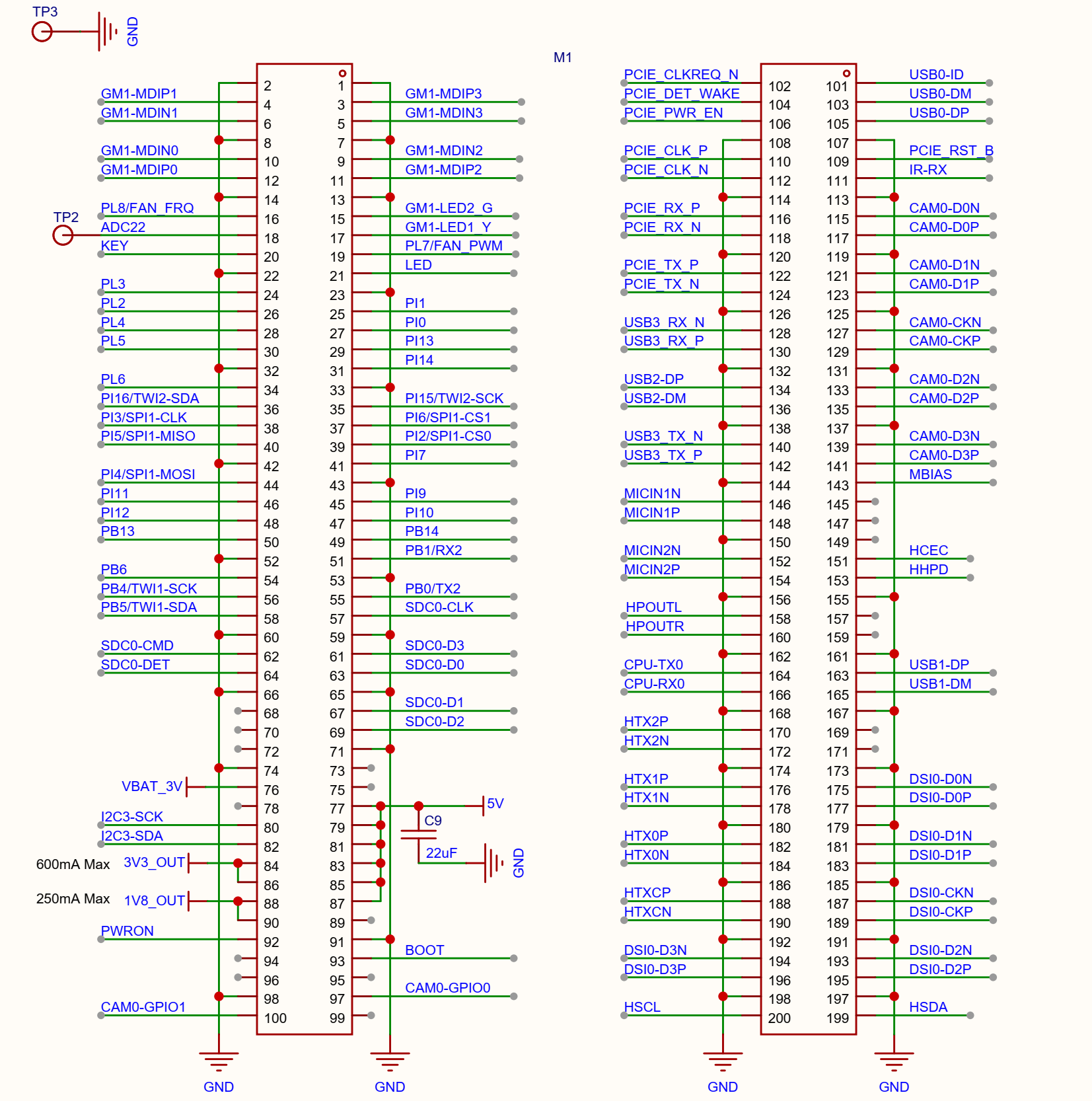

Распиновка B2B-разъёмов Walnut Pi CM2
Лучший способ всесторонне оценить возможности вычислительного модуля на Allwinner T527 — подключить его к плате ввода-вывода Walnut Pi CM2 IO, основные особенности которой перечислены ниже:

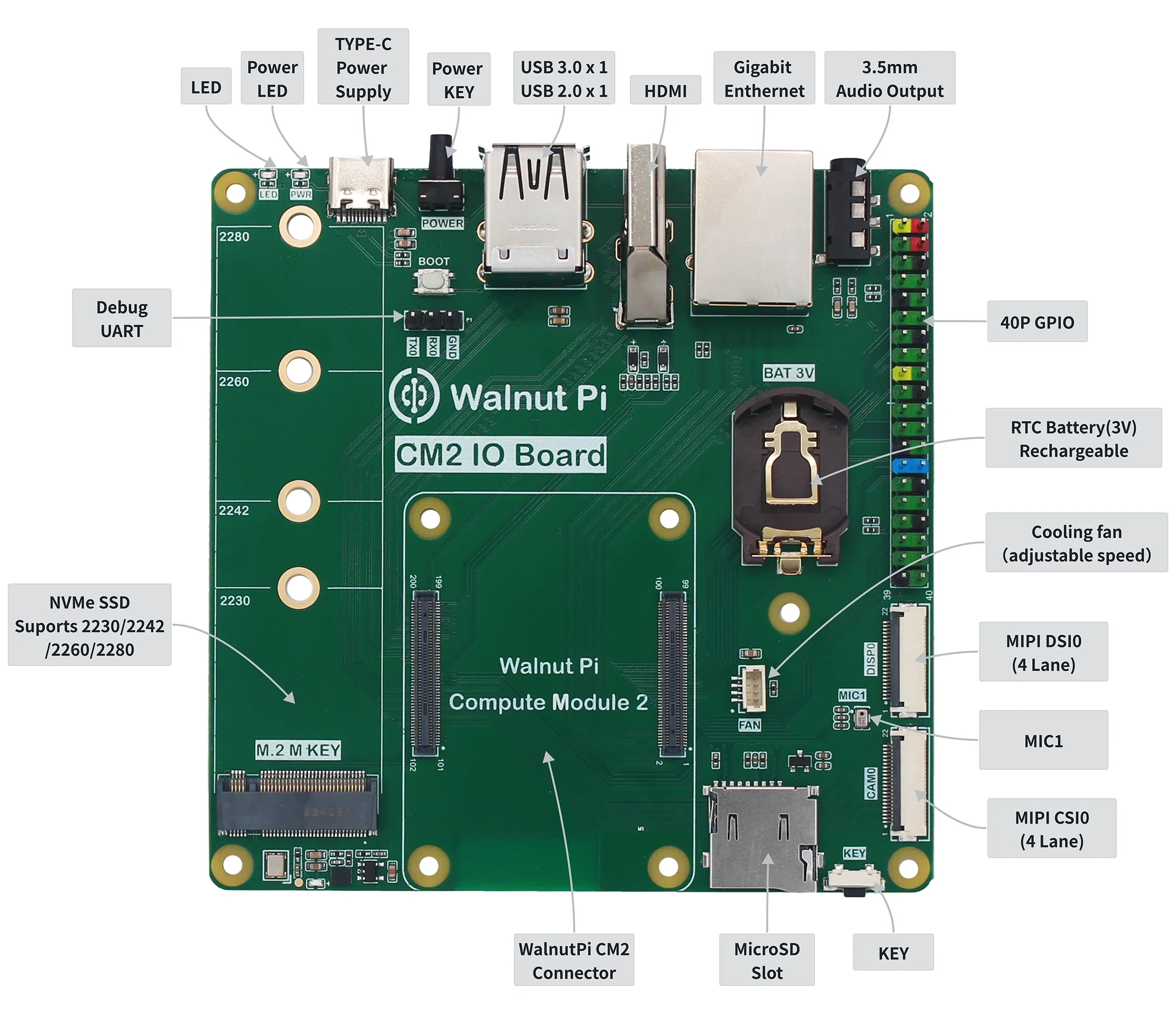

Плата ввода-вывода Walnut Pi CM2
- Совместимый модуль — описанный выше Walnut Pi CM2
- Накопитель — слот для карт microSD
- Интерфейсы дисплея — HDMI и разъёмы MIPI DSI
- Интерфейс камеры — разъём MIPI CSI
- Аудио
- Аудиоразъём 3,5 мм
- 2 микрофона (данные уточняются: на фото виден только один)
- Сеть — порт Gigabit Ethernet (RJ45)
- USB — порт USB 3.0 Type-A и порт USB 2.0 Type-A
- Расширение
- Цветной 40-контактный разъём GPIO
- Слот M.2 Key-M (PCIe Gen2.1 x1) для NVMe-накопителей форматов 2230, 2242, 2260 или 2280 либо других совместимых модулей
- Отладка — 3-контактный разъём UART
- Прочее
- Кнопка питания, кнопка Boot, пользовательская кнопка
- Светодиод питания и пользовательский светодиод
- Держатель батарейки-таблетки для часов реального времени
- 4-контактный разъём PWM для вентилятора
- Питание — 5 В через порт USB-C
- Габариты — уточняются
Ранее на рынке уже появлялись другие системные модули на Allwinner T527 от MYiR Tech и Forlinx, но Walnut Pi CM2 стал первым, который следует форм-фактору Raspberry Pi CM5. Зато альтернатив CM4 и CM5 на процессорах Rockchip хватает: например, Radxa CM5, Geniatech XPI-3576-CM5 или Banana Pi BPI-CM5 Pro.
Walnut Pi продаёт Compute Module 2 (CM2) на AliExpress по цене от $28 до $49 в зависимости от конфигурации. Для сравнения: версия с 2 ГБ ОЗУ, 16 ГБ eMMC и беспроводным модулем стоит $49, тогда как аналогичный Raspberry Pi CM5 (CM5102016) обойдётся в $97,50. На той же странице AliExpress предлагаются комплекты «CM2 + плата ввода-вывода» по цене от $37,80 до $58,80, а также третий вариант комплекта, в котором за дополнительные $7,70 добавлен корпус.
