MYIR MYC-JR3576 — это система-на-модуле (SoM) стандарта SMARC 2.2 на базе процессора Rockchip RK3576/RK3576J с восемью ядрами Cortex-A72/A53 и нейропроцессором (NPU) производительностью 6 TOPS, ориентированная на приложения периферийного искусственного интеллекта (Edge AI).

Модуль несёт до 8 ГБ LPDDR5, до 64 ГБ флеш-памяти eMMC, опциональный модуль Wi-Fi 6E и Bluetooth 5.4, а все линии ввода-вывода выведены через 314-контактный разъём MXM согласно стандарту SMARC 2.2. По словам компании, это сокетный аналог её же модуля MYC-LR3576 в корпусе LGA (43 × 45 мм), представленного в 2024 году, — таким образом, один и тот же процессор MYiR теперь предлагает и в распаиваемом, и в стандартном форм-факторе.

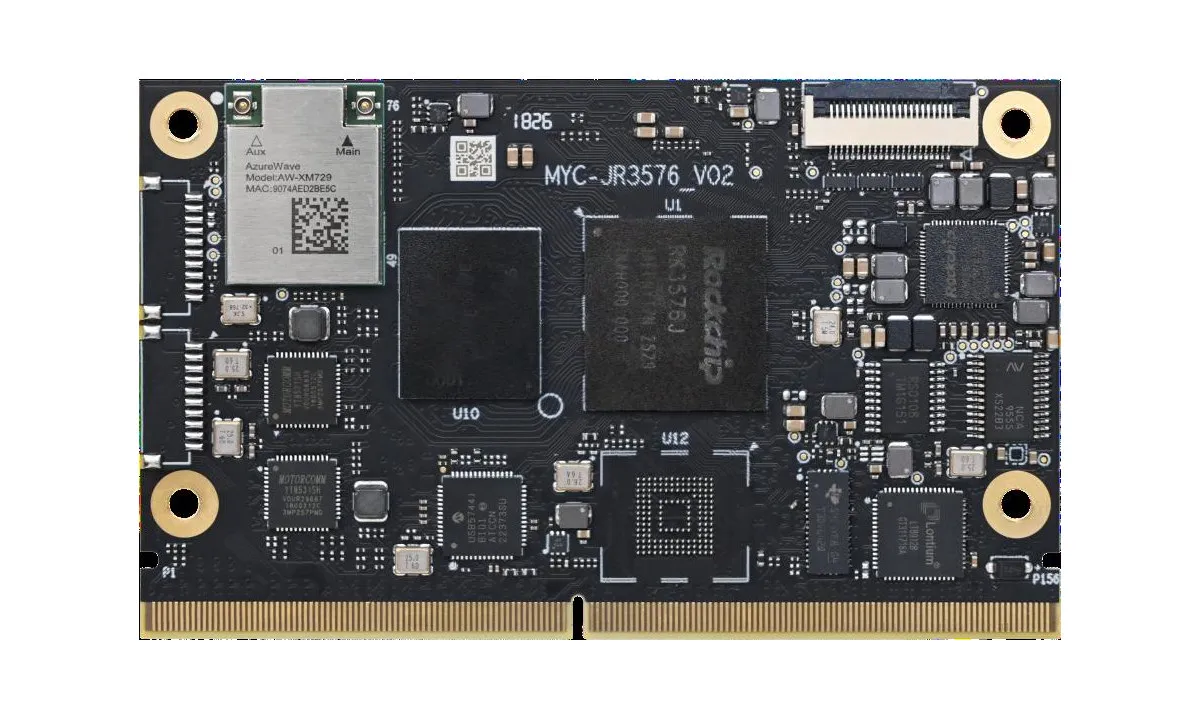

Модуль MYIR MYC-JR3576 на процессоре Rockchip RK3576

MYC-JR3576 — модуль SMARC 2.2 на Rockchip RK3576

Характеристики MYIR MYC-JR3576:

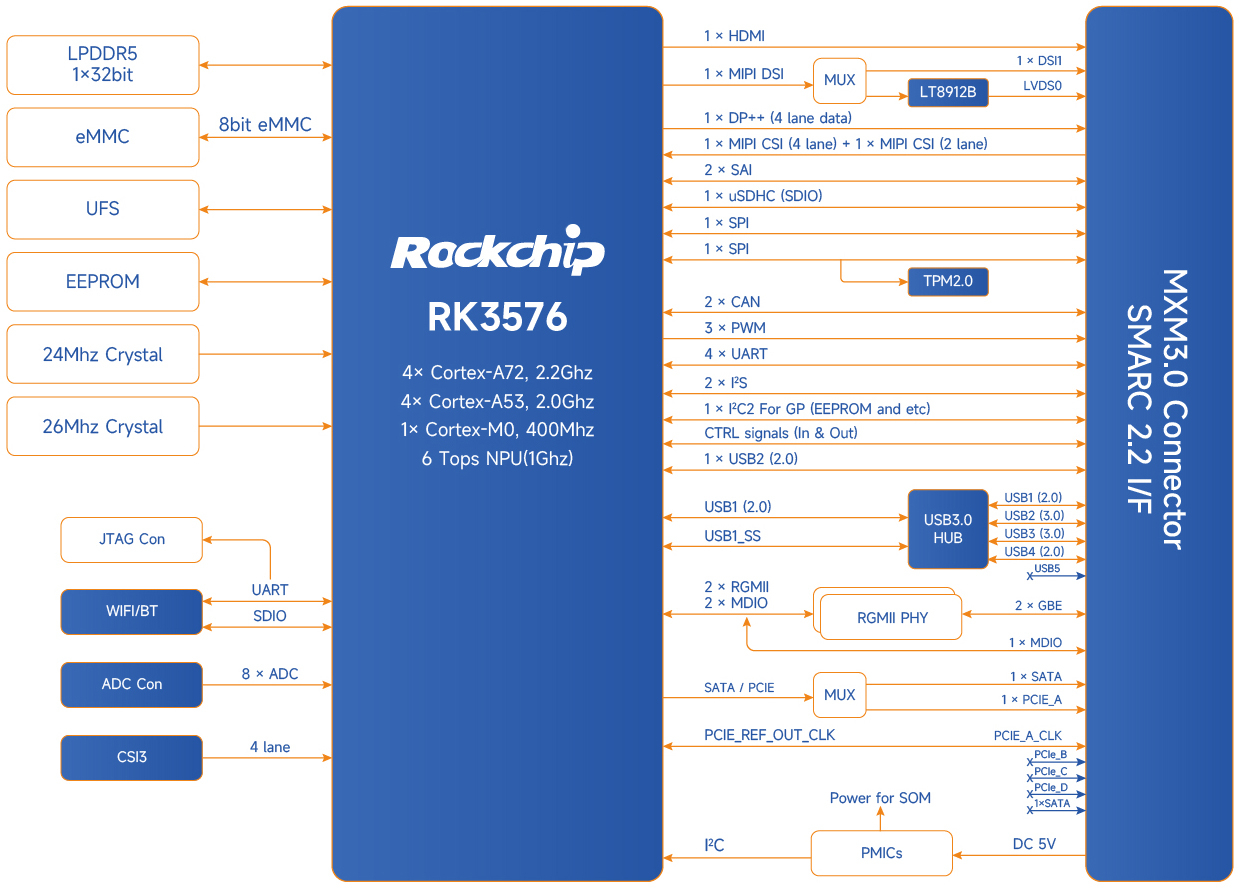

Блок-схема модуля MYC-JR3576Блок-схема модуля MYC-JR3576

  • SoC — Rockchip RK3576 (коммерческий) или RK3576J (промышленный)
    • CPU
      • 4× ядра Cortex-A72 @ 2,2 ГГц, четыре ядра Cortex-A53 @ 1,8 ГГц
      • микроконтроллер Arm Cortex-M0 @ 400 МГц
    • GPU — ARM Mali-G52 MC3 с поддержкой OpenGL ES 1.1, 2.0 и 3.2, OpenCL до 2.0 и Vulkan 1.1
    • NPU — ИИ-ускоритель 6 TOPS (INT8) с поддержкой смешанных операций INT4, INT8, INT16, BF16 и TF32
    • VPU
      • видеодекодер: H.264, H.265, VP9, AV1 и AVS2 до 8K @ 30 к/с или 4K @ 120 к/с
      • видеокодер: H.264 и H.265 до 4K @ 60 к/с, (M)JPEG-кодер/декодер до 4K @ 60 к/с
  • Оперативная память — 4 ГБ или 8 ГБ LPDDR5
  • Накопитель
    • 32 ГБ или 64 ГБ флеш-памяти eMMC
    • EEPROM на 32 Кбит
  • Дисплей — преобразователь MIPI DSI в LVDS Lontium LT8912B
  • Сеть
    • 2× гигабитных контроллера Motorcomm YT8531SH
    • опциональный модуль Wi-Fi 6E + Bluetooth 5.4 (AzureWave AW-XM729 на базе NXP IW623)
  • USB — хаб USB 3.0
  • 314-контактный краевой разъём MXM 3.0
    • накопители — SATA III или PCIe 2.1
    • видеовыход
      • LVDS
      • MIPI DSI
      • HDMI
      • DisplayPort
    • видеовход — 3× MIPI CSI (2× по 4 линии, 1× на 2 линии)
    • аудио — 2× SAI
    • сеть — 2× интерфейса Gigabit Ethernet
    • USB
      • 1× USB 2.0 OTG
      • 2× USB 2.0 host
      • 2× USB 3.0 host
    • PCIe — PCIe 2.1 (мультиплексируется с SATA III)
    • аналоговый ввод — 6× SARADC, 12 бит, до 1 Мвыб/с (опционально)
    • прочие интерфейсы
      • 2× CAN FD, 4× UART, 2× SPI, 4× I2C, 1× SDIO, 3× PWM, 14× GPIO
  • Безопасность — TPM 2.0
  • Управление питанием
    • вход 5 В / 2 А
    • PMIC RK806S-5
  • Габариты — 82 × 50 мм (форм-фактор SMARC 2.2, 12-слойная плата)
  • Диапазон температур
    • промышленный класс: -40…+85 °C
    • коммерческий класс: 0…+70 °C
реклама кормит Уточку 🦆

Компания предоставляет BSP на базе Linux 6.1 (Debian/Yocto) и поддержку Android 15 как для модуля, так и для описанной ниже отладочной платы. Как обычно у MYiR, программное обеспечение не выкладывается публично и предоставляется только заказчикам: в открытом доступе указаны лишь характеристики ПО вроде Linux 6.1 и U-Boot 2017.09, а также перечень открытых драйверов для платы.

Отладочная плата MYD-JR3576

Компания также предлагает отладочную платформу SMARC для этого модуля.

Отладочная плата MYD-JR3576

Характеристики отладочной платы MYD-JR3576:

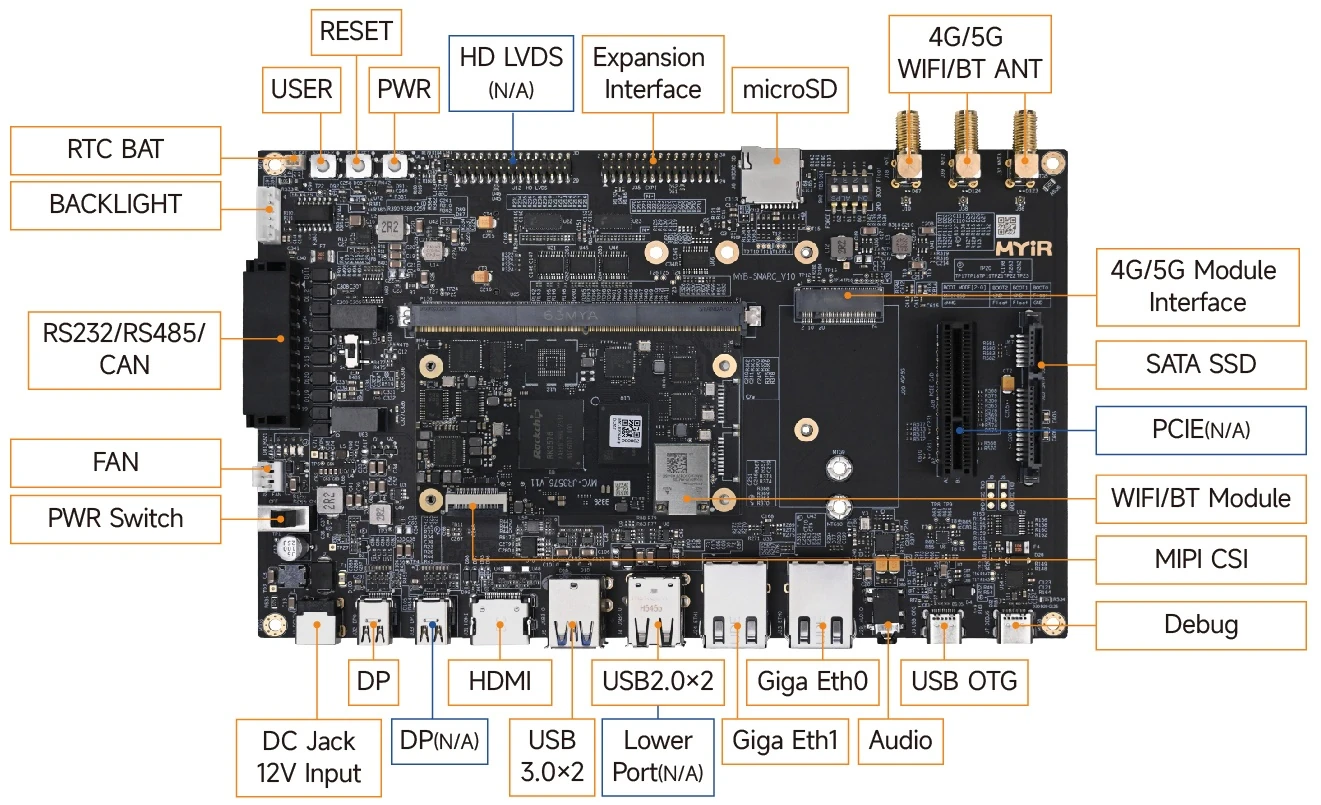

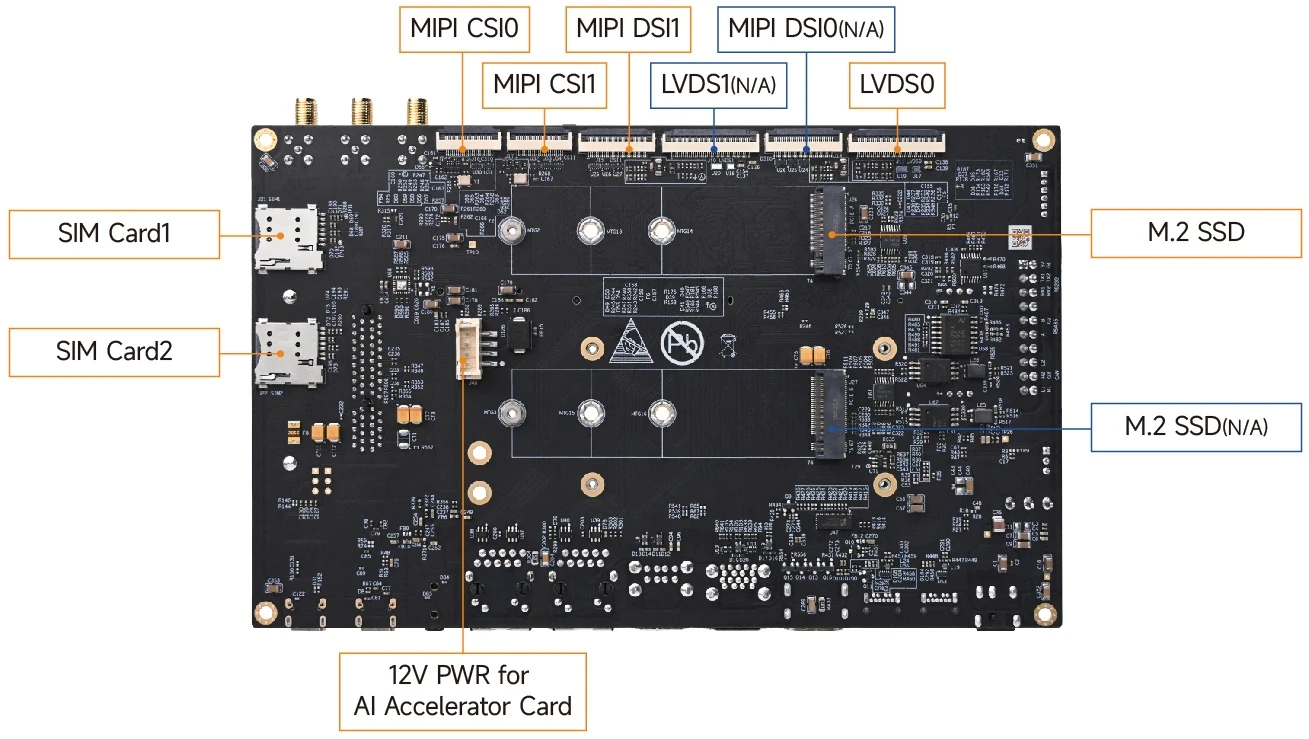

Интерфейсы и разъёмы отладочной платы MYD-JR3576

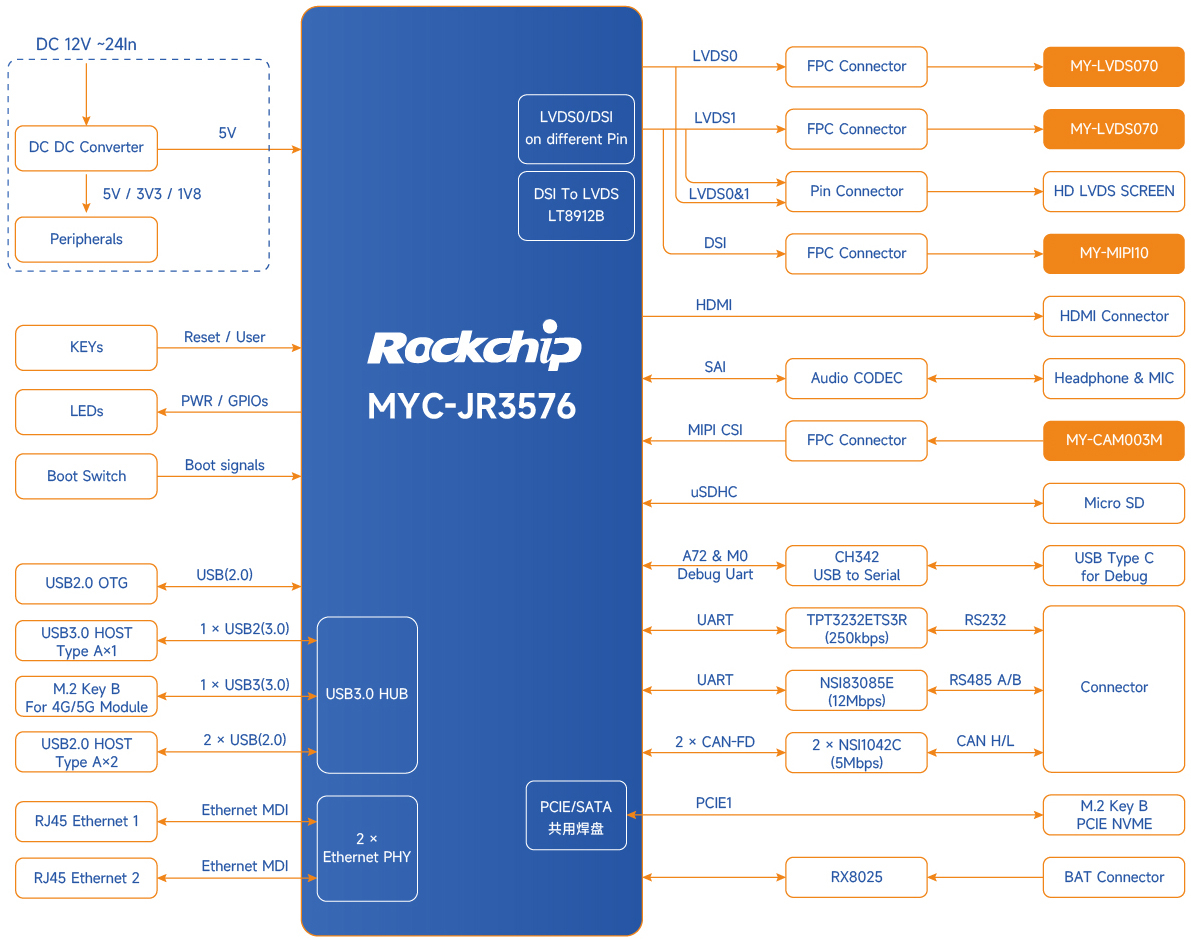

Отладочная плата MYD-JR3576 крупным планомОтладочная плата MYD-JR3576

  • Накопители
    • слот для карты microSD
    • разъём M.2 (PCIe) для NVMe SSD
    • коннектор для SATA SSD
  • Видеовыход
    • порт HDMI
    • разъём DisplayPort
    • интерфейс дисплея MIPI-DSI/LVDS
  • Камеры — 2× интерфейса MIPI-CSI
  • Аудио — 3,5-мм разъём вход/выход
  • Сеть
    • 2× порта Gigabit Ethernet RJ45
    • Wi-Fi/Bluetooth на модуле SoM
    • разъём M.2 для USB-модуля 4G/5G LTE + 2× слота SIM
    • 2× разъёма для внешних антенн (один для Wi-Fi, один для 4G/5G)
  • USB
    • 2× порта USB 3.0 host
    • 2× порта USB 2.0 host
    • порт USB 2.0 OTG
  • Последовательные порты через выделенный разъём
    • изолированный интерфейс RS232
    • изолированный интерфейс RS485
    • 2× изолированных интерфейса CAN FD
  • Отладка — отладочный порт USB Type-C
  • Прочее
    • выключатель питания
    • 3 кнопки: Reset, User, ON/OFF
    • 3 светодиода: питание, статус системы, пользовательский
    • разъём для вентилятора
  • Питание — +12 В / 2 А через гнездо питания
  • Габариты — 206 × 126 мм (6-слойная плата)
  • Диапазон температур
    • промышленный класс: -40…+85 °C
    • коммерческий класс: 0…+70 °C
    • примечание: модуль Wi-Fi работает в диапазоне -20…+70 °C
реклама кормит Уточку 🦆

Отметим, что порты с пометкой «N/A» на несущей плате не поддерживаются системой-на-модуле Rockchip RK3576 и доступны на отладочной плате SMARC для других совместимых модулей.

За последние два года выходило уже несколько модулей на Rockchip RK3576 — например, Geniatech SOM-3576 (с 314-контактным разъёмом MXM 3.0, но без заявленной совместимости со SMARC), вдохновлённые Raspberry Pi CM5 модули Radxa CM4 и Geniatech XPI-3576-CM5, LGA-модуль Boardcon LGA3576 и другие. Однако MYiR MYC-JR3576 стал первым модулем SMARC на RK3576 в нашем обзоре; беглый поиск показывает и другие варианты вроде Advantech AOM-5841 и Vantron VT-SBC-SMARC-3576.

реклама кормит Уточку 🦆

MYiR Tech — одна из немногих компаний, открыто публикующих цены на оборудование промышленного класса:

  • MYC-JR3576-64E8D-220-C (RK3576, 8 ГБ / 64 ГБ, 0…+70 °C) — 209 долларов
  • MYC-JR3576J-32E4D-160-I (RK3576J, 4 ГБ / 32 ГБ, -40…+85 °C) — 192 доллара
  • комплект разработчика MYD-JR3576 — 293 или 279 долларов в зависимости от выбранного модуля
реклама кормит Уточку 🦆

Модули и комплекты разработчика уже отгружаются, а льготная цена на образцы распространяется на первые две единицы. Подробности — включая краткие описания продуктов, 3D-файлы STEP и ссылки для покупки — приведены на странице товара.
