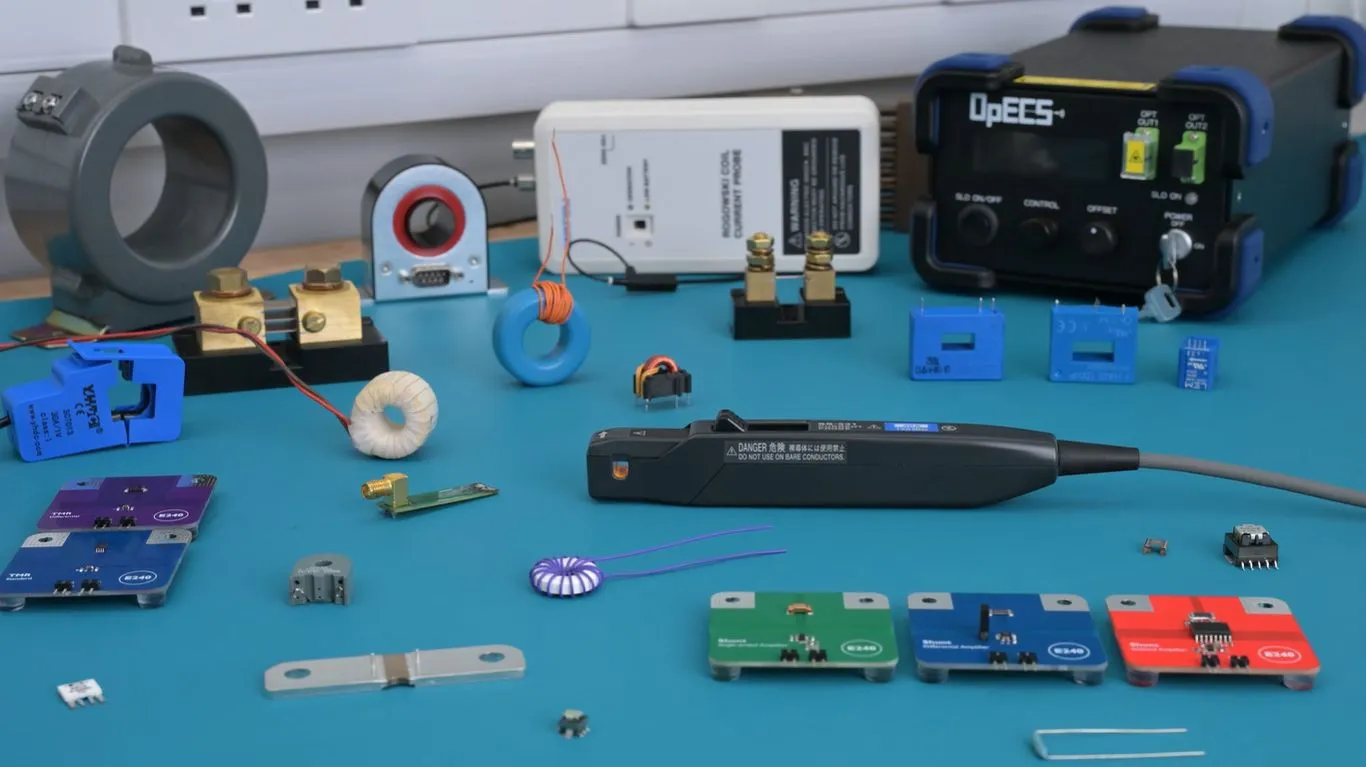

Измерение электрического тока — важнейшая задача во множестве электрических систем, но сделать это максимально неинвазивно совсем не просто. Именно поэтому существует целый зоопарк датчиков тока под любое применение — и все их разбирает в своём недавнем видео мастер под ником [ElectrArc240].
Первым показан самый низкотехнологичный, дешёвый и при этом вполне надёжный способ — шунтирующий резистор. Он широко применяется в низковольтных и слаботочных схемах: например, видеокарты используют его, чтобы ограничить потребляемую GPU мощность, — функцию, которую моддеры с удовольствием обходят. Здесь просто измеряется падение напряжения на известном сопротивлении, из которого и выводится ток.
Разумеется, есть и высоковольтные, сильноточные применения, а также постоянный и переменный ток; последний особенно удобно измерять прямо по электромагнитному полю. Любой, кто пользовался токоизмерительными клещами, подтвердит: бесконтактное измерение работает даже для постоянного тока.
Помимо базового трансформаторного типа есть множество вариантов: датчики на эффекте Холла, TMR, феррозондовые (fluxgate), а также волоконно-оптический датчик, который измеряет вызванный магнитным полем сдвиг фазы (эффект Фарадея) с помощью интерферометра. Эти более экзотические типы повышают разрешение — но стремительно опустошают бюджет проекта.
На практике выбор датчика — это компромисс между точностью, полосой пропускания, гальванической развязкой и ценой. Шунт прост и дёшев, но вносит потери и не обеспечивает изоляцию; датчики на эффекте Холла и феррозонды дают бесконтактное измерение и развязку; волоконная оптика незаменима там, где нужны высокое напряжение и помехозащищённость.
Все эти типы датчиков и их устройство разбираются в видео — включая то, когда стоит выбрать конкретный тип и какие подводные камни у каждого. Даже если для многих задач хватает простого шунта, полезно понимать различия и принципы работы этих решений.
