Энтузиаст Polymatt собрал USB-накопитель на ферритовых кольцах ёмкостью 64 бита — то есть 8 байт
Каждое кольцо хранит один бит, а часть колец извлечена из старого советского вычислительного оборудования
Накопитель энергонезависим и устойчив к радиации, но по плотности памяти уступает даже промышленному модулю 1957 года в тысячи раз
Устройство поддерживает работу лишь с одним текстовым файлом core.txt, что подчёркивает его демонстрационный, а не практический характер
Дефицит и подорожание оперативной памяти, вызванные лавинообразным спросом со стороны дата-центров искусственного интеллекта, заставляют мастеров и энтузиастов ПК искать нестандартные способы получить хоть какую-то память своими руками. Последним, кто включился в эту гонку, стал техноблогер под ником Polymatt: он показал, как самостоятельно собрать USB-накопитель ёмкостью 64 бита. Не мегабайта и даже не килобайта — именно бита. Тем не менее ролик даёт хороший повод вспомнить полузабытую технологию магнитной памяти на ферритовых сердечниках, которая десятилетиями была основой вычислительной техники.

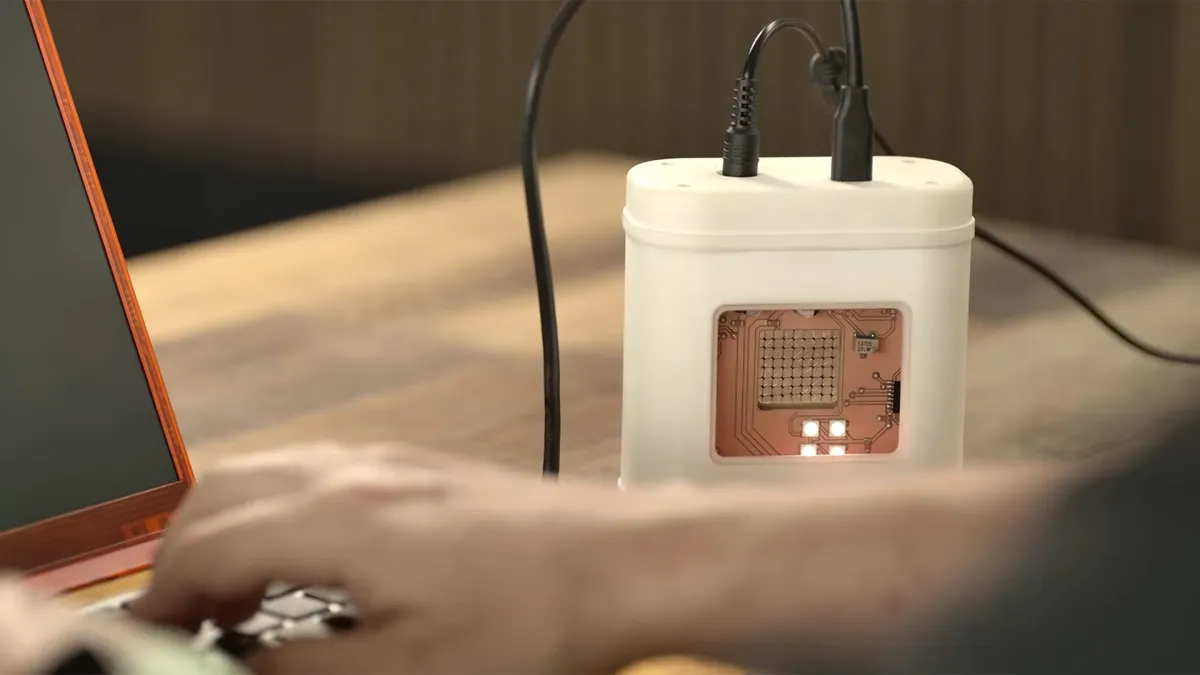

Источник изображения - polymatt on YouTube
Ферритовые кольца вместо микросхем
Готовое устройство Polymatt описывает как конструкцию из 64 железных колец, вручную прошитых проводом и погружённых в силиконовое масло. Каждое кольцо способно хранить один бит информации, а вместе они дают итоговую ёмкость 64 бита, или 8 байт — этого хватает всего на восемь символов текста. Несмотря на кажущуюся архаичность, именно такая память применялась в бортовых компьютерах кораблей программы «Аполлон».
Само число выглядит забавным на фоне современных накопителей, но задача была не в объёме, а в самом факте работающей ферритовой памяти. Как отмечает издание PC Gamer, первый серийный модуль подобной памяти, выпущенный в 1957 году компанией IBM, вмещал около 147 456 бит — то есть был почти в 2300 раз ёмче конструкции Polymatt, весил при этом несколько сотен килограммов, а аренда такого модуля обходилась примерно в шесть тысяч долларов в месяц.
- Ёмкость накопителя Polymatt — 64 бита (8 байт)
- Промышленный модуль ферритовой памяти IBM 1957 года — около 147 456 бит при массе в сотни килограммов
- Обычный современный накопитель ёмкостью 1 ГБ вмещает данных примерно в 125 миллионов раз больше, чем конструкция Polymatt
- Ранее в 2026 году японский энтузиаст представил похожий накопитель на 128 байт, но менее аккуратно собранный
Как устроена память изнутри
Ключевой материал для проекта Polymatt добыл, разобрав старое советское вычислительное оборудование на отдельные ферритовые кольца. По данным Hackster.io, каждое из 64 колец пришлось вручную прошить проводом — по восемь горизонтальных и восемь вертикальных адресных линий, которые совместно выбирают нужное кольцо, разделяя между собой переключающий ток. Отдельный сенсорный провод проходит через всю матрицу и улавливает крошечный импульс напряжения в момент изменения состояния бита. Считывание в такой памяти всегда разрушает исходное значение, поэтому схеме приходится не только читать бит, но и сразу восстанавливать его — вокруг простых колец пришлось выстроить довольно сложную обвязку.
Прежде чем взяться за полную матрицу, Polymatt собрал тестовую плату с одним-единственным кольцом — чтобы с помощью осциллографа и внешнего лабораторного блока питания экспериментально подобрать нужный ток переключения для конкретных советских сердечников. За управление и интерфейс USB отвечает модуль ESP32, а переключением тока занимаются микросхемы Н-мостов L293, обычно применяемые для управления двигателями. Печатные платы фрезеровались на настольном ЧПУ-станке, а корпус напечатан на 3D-принтере Bambu Lab A2L.
Советский след в проекте
Для читателя из СНГ в этой истории есть особый нюанс: ферритовые сердечники, ставшие сердцем накопителя, происходят из советской вычислительной техники — той самой памяти, что когда-то стояла в вычислительных центрах по всему Союзу. Похожие платы с ферритовыми кольцами до сих пор изредка всплывают на радиорынках и в объявлениях о разборке старой техники, так что повторить подобный эксперимент в принципе может и местный энтузиаст, если найдёт донора подходящего возраста.
Зачем делать самую медленную память в мире
Сам Polymatt скромно называет своё творение «худшей флешкой в мире» — и это справедливо, если считать соотношение ёмкости к массе и затраченному труду. А вот с точки зрения эстетики устройство смотрится эффектно: ряды колец, аккуратная проводка и то самое силиконовое масло, в которое погружена вся конструкция. По собственному признанию автора, масло было скорее данью внешнему виду, чем технической необходимостью; он также обдумывал добавить по светодиоду на каждый бит, но в итоге отказался от этой идеи. Зато накопителю есть чем компенсировать смехотворный объём: он энергонезависим — то есть хранит данные без питания — и устойчив к радиационным всплескам, которые уничтожили бы большинство современных микросхем памяти.
Один файл на всё устройство
В отличие от привычных флешек, устройство Polymatt не работает с произвольными файлами. Вместо этого оно позволяет редактировать единственный текстовый файл core.txt, который целиком хранится в массиве ферритовых колец. Автор также проверил энергонезависимость: после отключения и повторного подключения питания содержимое файла осталось на месте, подтвердив, что перед нами действительно рабочая, пусть и крошечная, ячейка постоянной памяти.
Не всем понравилось шоу
Проект вызвал не только восторг. В комментариях на техническом ресурсе Hackaday часть читателей отметила, что ролик Polymatt куда больше внимания уделяет операторской работе, монтажу и красивым кадрам мастерской, чем объяснению самой технологии — так и осталось неясно, для чего нужны конкретные микросхемы в обвязке. Другие возражали, что за эффектной подачей всё равно стоит вполне реальный и работающий проект.
Тем временем поклонники самодельной памяти продолжают ждать обещанное продолжение от автора, который ранее собирал оперативную память в чистой комнате, устроенной в обычном сарае, — по его словам, следующий ролик должен быть посвящён уже «ПК-масштабному» варианту проекта.
