Трафареты для пайки — отличный способ аккуратно нанести паяльную пасту на печатную плату: через прорези паста ложится ровно и только там, где нужно. Профессиональные трафареты вырезают из стали, но для домашнего мастера проверенной альтернативой остаются банки из-под газировки. Весь вопрос в том, как проделать в тонком металле множество крошечных отверстий. Энтузиаст Saheen Palayi показал сразу два приёма: лазерную резку отверстий и удобный инструмент, которым банку вскрывают.

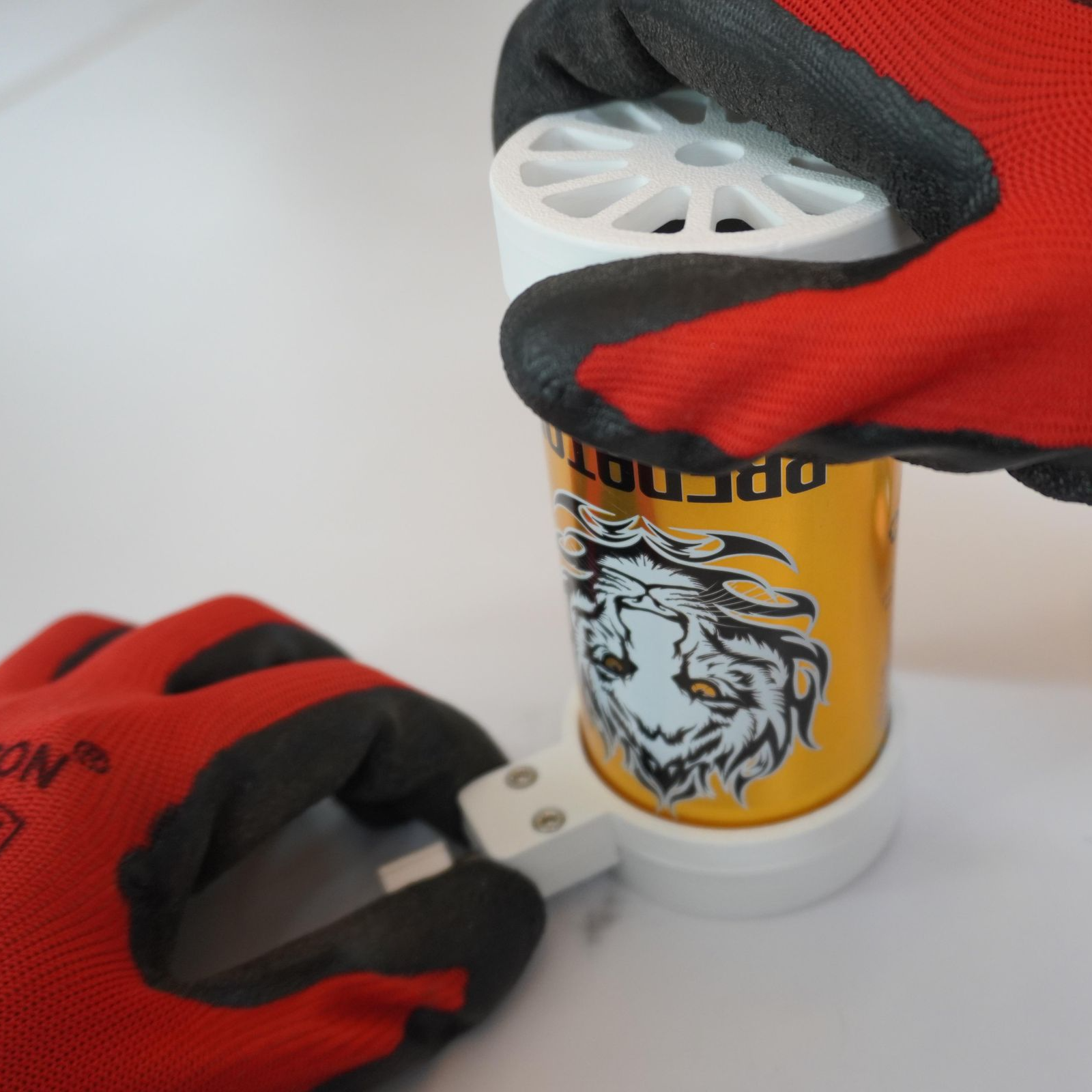

Хороший результат начинается с аккуратной резки банки — в этом помогает напечатанный на 3D-принтере инструмент.
Чтобы превратить банку в более-менее плоский лист алюминия, нужно срезать донце и крышку, а затем разрезать её вдоль — в идеале не помяв и не согнув тонкий металл, что на практике довольно сложно. Решение автора напоминает труборез: 3D-печатный инструмент постепенно вдавливает в пустую банку лезвие от канцелярского ножа, пока она проворачивается, — пока не прорежет стенку. После того как верх и низ сняты, остаётся лишь надрезать банку сбоку и развернуть в изогнутый лист.

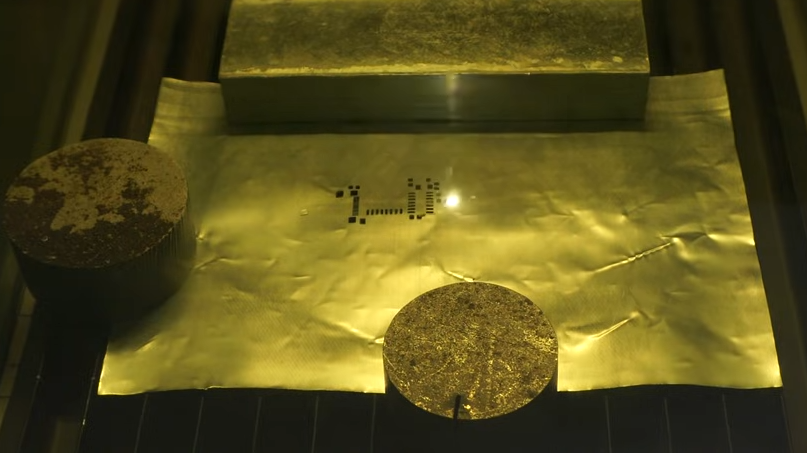

Рисунок отверстий берётся из вашей любимой программы для разводки печатных плат, а сама резка выполняется волоконным лазером. Длина волны таких лазеров делает их особенно хорошими для маркировки и резки металла, поэтому на вырезание трафарета в тонком металле уходят считаные мгновения.
Ещё недавно волоконные лазеры были инструментом исключительно промышленных цехов, а сегодня их можно купить онлайн на уровне «для продвинутых любителей». В этом проекте использован xTool F1 Ultra — тот самый лазер, которым раньше уже изготавливали печатную плату, выжигая лишнюю медь, пока не оставались одни дорожки.
Алюминиевые банки для трафаретов и травили, и фрезеровали, но лазер — определённо самый быстрый способ. Увидеть процесс в действии можно на видео ниже.
