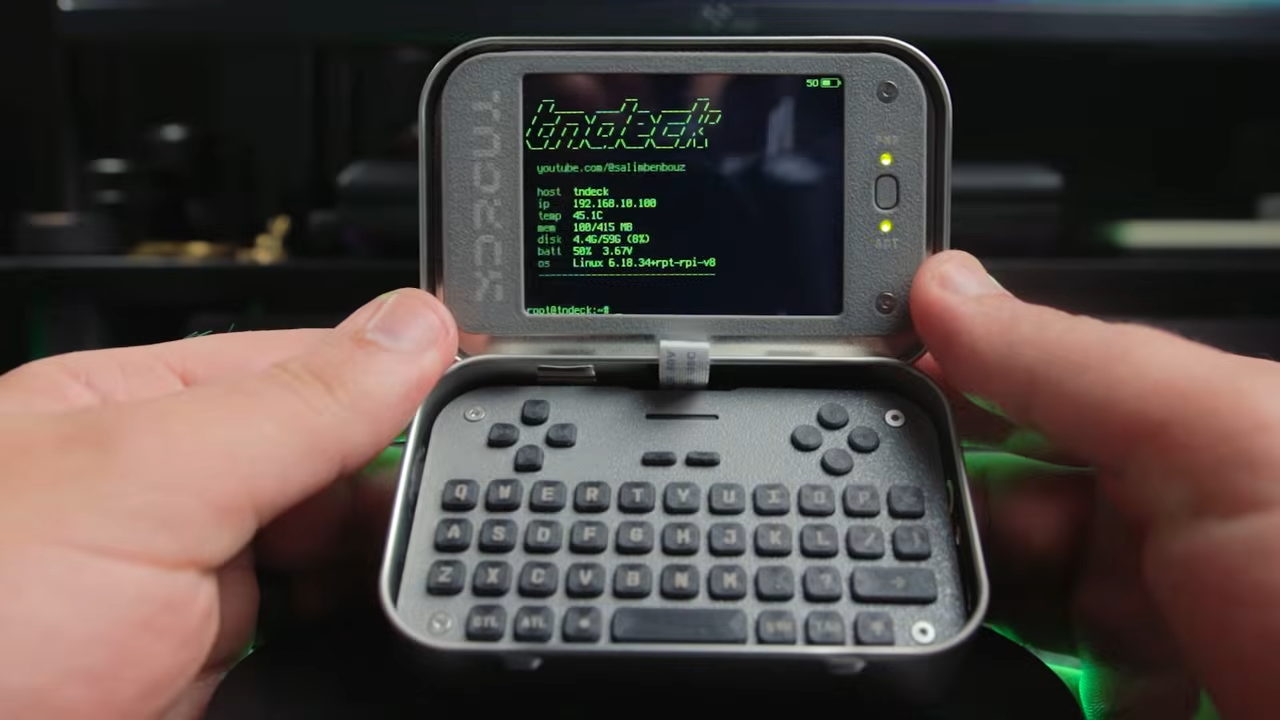

TN Deck — миниатюрный кибердек, который энтузиаст Салим Бенбузиян собрал в культовой жестяной коробке из-под мятных леденцов Altoids. Несмотря на крошечные размеры, в корпус поместились не только экран и клавиатура, но и аккумуляторное питание вместе с динамиком.
Сердцем сборки стал Raspberry Pi Compute Module Zero — по сути тот же Pi Zero W, но в компактном формате платы с краевыми контактами, рассчитанном на интеграцию в собственные устройства. Самодельная плата берёт на себя питание, звук и размещённую спереди клавиатуру, которая работает на прошивке QMK — фактически стандарте для любительских клавиатур и макропадов.
Что такое кибердек. Так называют самособранные портативные компьютеры в духе киберпанка — обычно в нестандартном прочном корпусе и заточенные под конкретные задачи владельца. Жестянка от Altoids давно стала классическим корпусом у мейкеров: она дешёвая, прочная и как раз нужного размера.
Клавиатура почти полностью напечатана на 3D-принтере. Каждая кнопка — это тактовая кнопка-таблетка на плате, накрытая тонкой гибкой мембраной из TPU и увенчанная напечатанными колпачками.

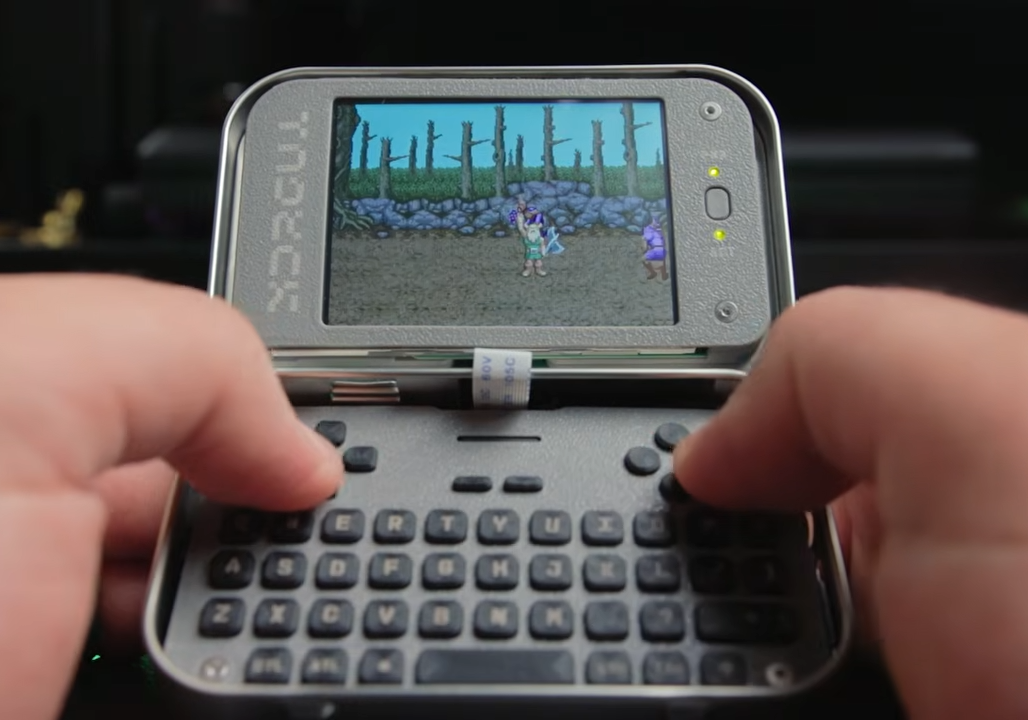

Крестовина и игровые кнопки тоже пригодятся. Прорезь в центре — под динамик
Надписи на клавишах нанесены настольным ИК-лазерным маркиратором: немного экспериментов с лазером — и на пластиковой печати получаются вполне читаемые метки. Автор честно признаёт, что ход у клавиш небольшой, а эргономику идеальной не назовёшь, зато конструкция вышла крайне компактной и недорогой.
Отдельного упоминания заслуживает печатный кондуктор-шаблон для сверления: с его помощью удалось аккуратно проделать в жестянке отверстия — например, под аудиоразъём, — не гадая с позиционированием инструмента.
Одни кибердеки создают под конкретные рабочие задачи, другие — просто ради удовольствия от процесса. TN Deck относится ко второй категории, а предыдущий проект автора, CM Deck, сочетал оба подхода. Тем интереснее, что мастер придумает в следующий раз.
Как всё это выглядит и работает, автор показал в коротком видео со сборкой и демонстрацией устройства.
