Tektronix 7 Series DPO: 8-канальный осциллограф с 12-ядерным AMD EPYC, 96 ГБ ОЗУ и ценой от $308 000

Компания Tektronix выпустила линейку цифровых люминофорных осциллографов 7 Series DPO. Флагман DPO718AX заявлен как первый в мире 8-канальный осциллограф такого класса с полосой пропускания до 25 ГГц на канал и частотой дискретизации 125 Гвыб/с. Семейство рассчитано на высокоскоростное тестирование интерфейсов, широкополосный РЧ-анализ и исследования в физике высоких энергий.

В основе — 12-ядерный AMD EPYC Embedded 3351, 96 ГБ оперативной памяти, накопитель на 1,6 ТБ, графика NVIDIA T1000 и 15,6-дюймовый сенсорный экран. По сути это мощный ПК под Linux (или Windows 10 LTSC). Есть и порт 10 Гбит/с SFP+ с технологией TekHSI для передачи больших массивов осциллограмм на внешний компьютер.

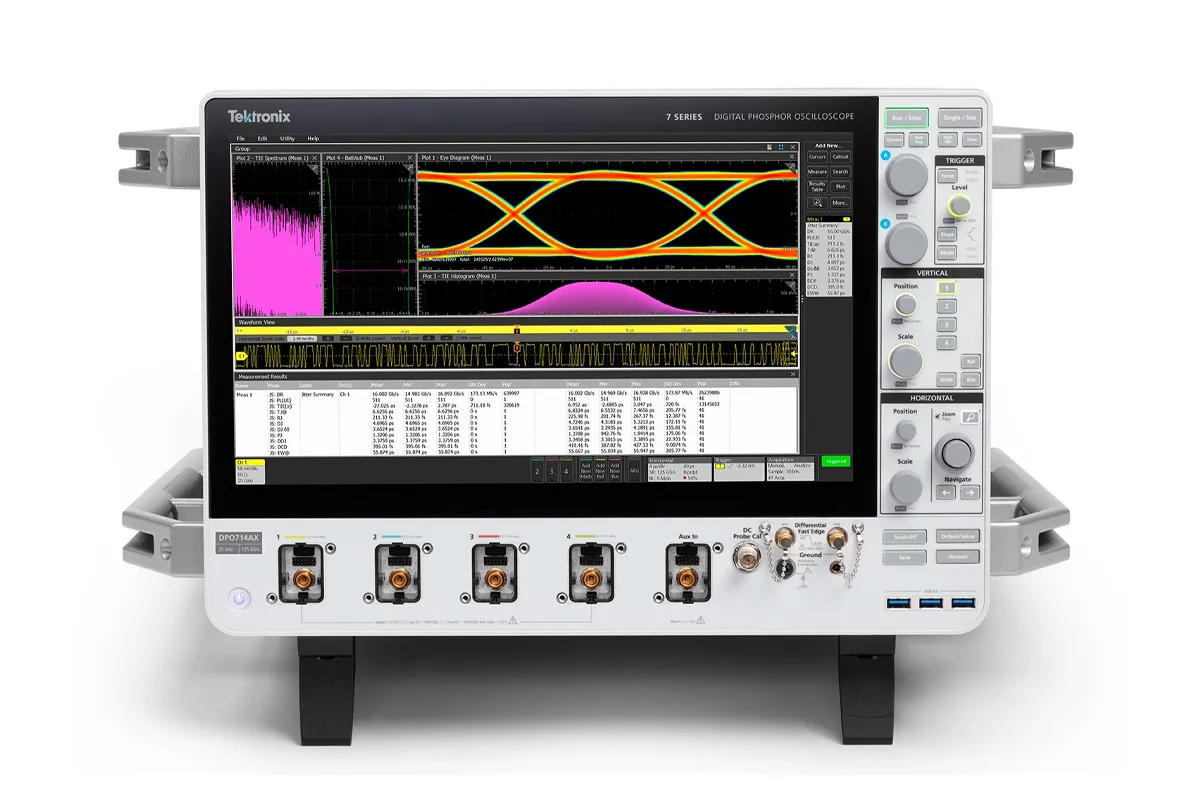

Tektronix DPO718AX

Ключевые характеристики Tektronix 7 Series DPO:

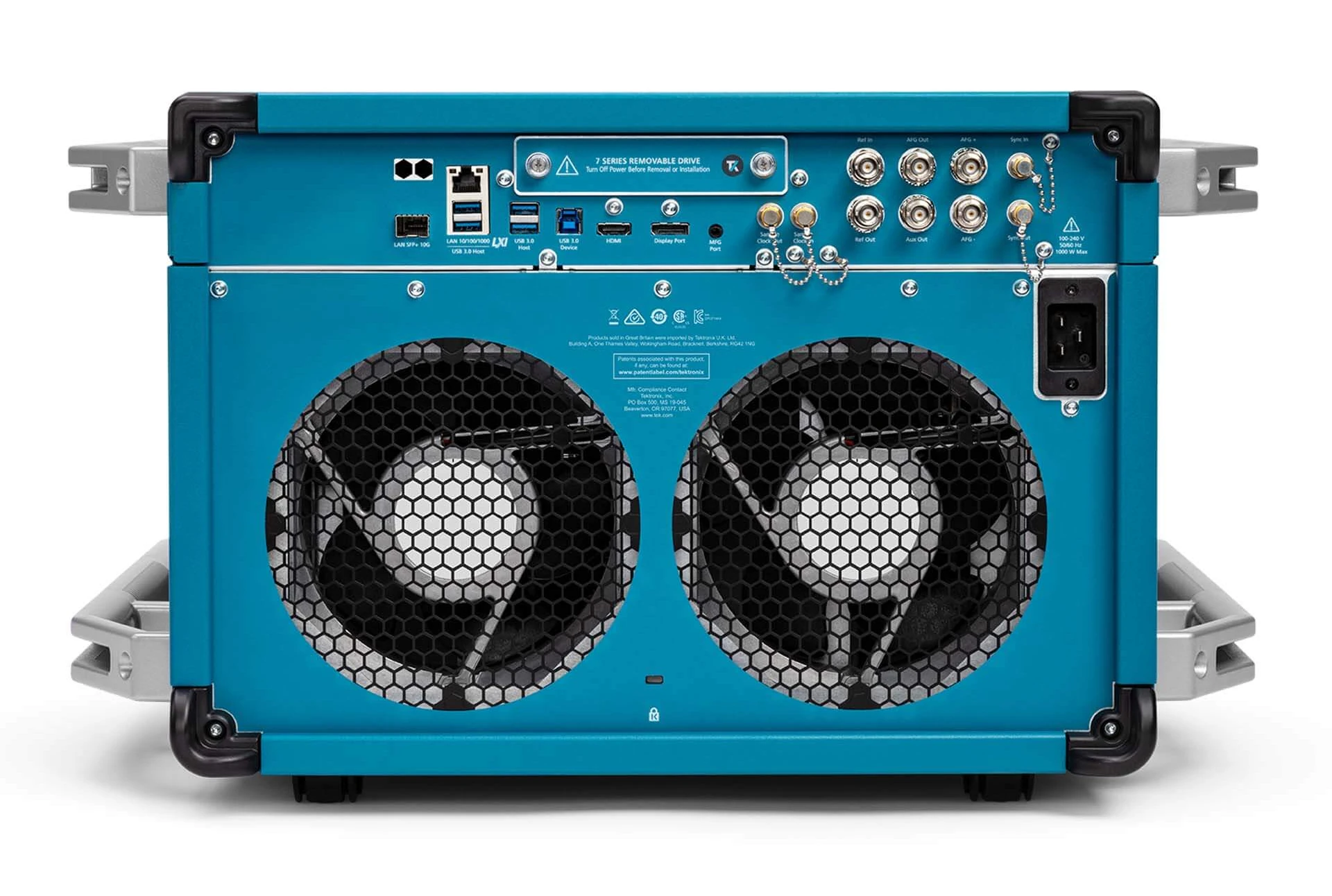

Задняя панель DPO714AX

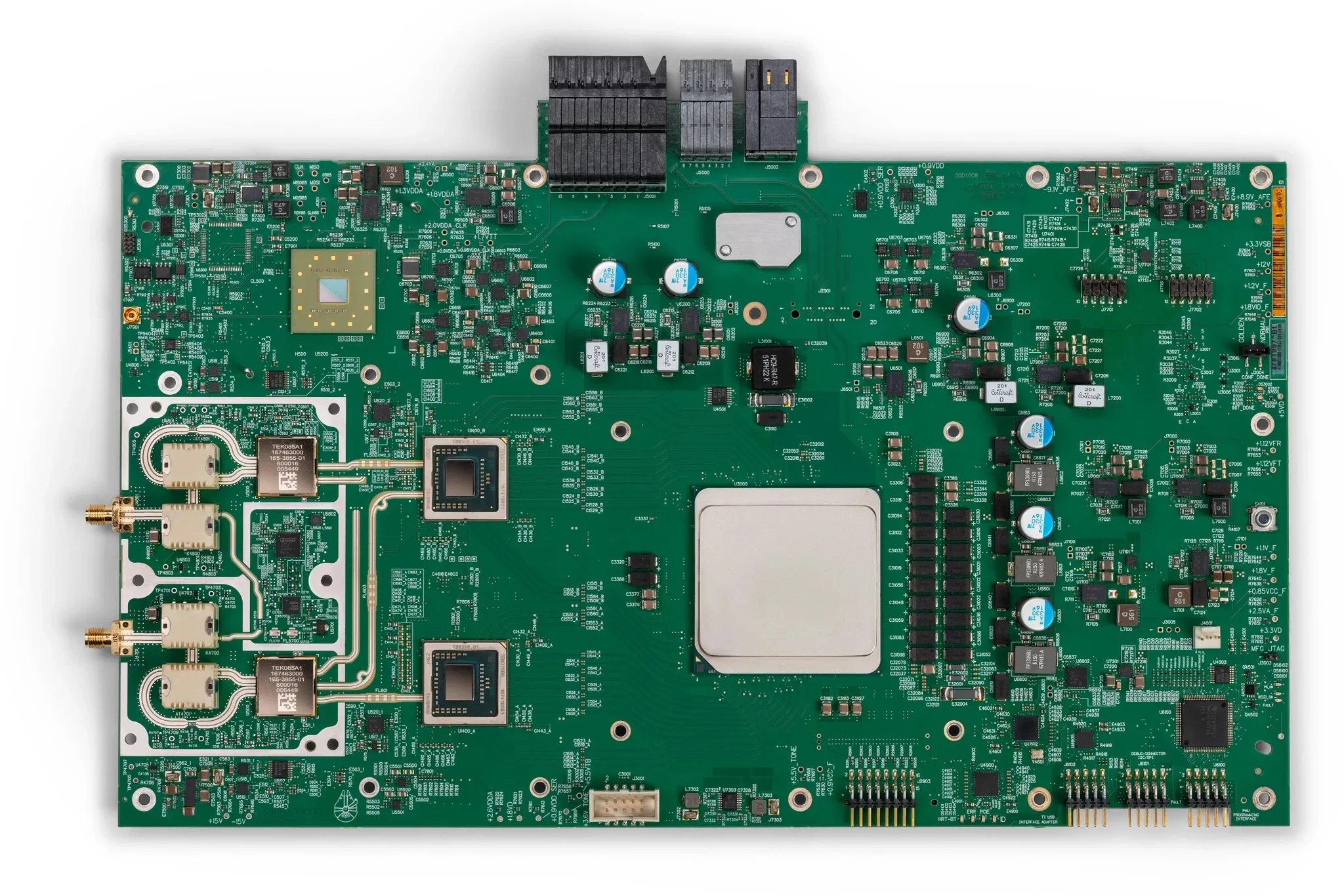

Главная плата обработки и захвата сигнала внутри Tektronix 7 Series DPO

• SoC — 12-ядерный AMD EPYC Embedded 3351 @ 3 ГГц
• GPU — NVIDIA T1000, 896 ядер CUDA
• Оперативная память — 96 ГБ
• Накопитель
  • Съёмный NVMe SSD объёмом более 1,6 ТБ (с закрытой ОС на базе Linux)
  • Опционально — второй SSD с Windows 10 LTSC 2021
• Дисплей — 15,6 дюйма (396 мм), ёмкостный multi-touch, 1920 × 1080
• Видеовыходы
  • DisplayPort до 2560 × 1440 при 60 Гц (в Windows)
  • HDMI до 1920 × 1200 при 60 Гц (в Windows)
• Осциллографические возможности
  • Каналы
    • DPO714AX — 4× TekConnect с адаптерами 50 Ом 2,92 мм
    • DPO718AX — 8 каналов: 4× TekConnect и 4× входа 50 Ом 2,92 мм Planar Crown
    • Вспомогательный — 1× Aux In (TekConnect)
  • Полоса пропускания — 8, 10, 13, 16, 20 или 25 ГГц (с возможностью апгрейда)
  • Частота дискретизации — 125 Гвыб/с на 4 каналах или 62,5 Гвыб/с на 8 каналах
  • Вертикальное разрешение — 12-битный АЦП с высоким ENOB
  • Длина записи — 500 млн точек (стандарт), опционально 1 или 2 млрд
  • Скорость захвата — до 150 000 осц/с (FastAcq); максимум более 30 000 000 осц/с по частоте триггера (FastFrame)
  • Анализ данных — встроенный детектор битовых ошибок 26,6 Гбит/с для потоков NRZ (опции 7-ERRDET и 7-ST1)
  • Генератор сигналов — опциональный AFG на 100 МГц с 13 типами сигналов
  • Частотомер — бесплатный 11-разрядный частотомер триггера при регистрации продукта
  • Снижение шума — технология QuietChannel с активной CTLE и 7 уровнями усиления
• Сеть
  • Порт 10GbE SFP+ (поддержка высокоскоростной передачи TekHSI)
  • Gigabit Ethernet RJ45
• USB
  • 7× USB 3.0 SuperSpeed (3 спереди, 4 сзади)
  • 1× USB 3.0 device (сзади)
• Прочие интерфейсы — Sample Clock In/Out (SMA), Ext Ref In (BNC), Ref Clock Out (BNC), Sync In/Out, Aux Out (BNC), Aux In (TekConnect)
• Питание — 100–240 В переменного тока, 50–60 Гц; до 1600 Вт
• Габариты — 327 × 560 × 620 мм (с ручками)
• Вес — 38,1 кг

Приборы работают под закрытой встраиваемой ОС на базе Linux, а на съёмный SSD можно опционально установить Windows 10 LTSC 2021. Для удалённой работы и передачи данных используется фреймворк TekHSI на основе gRPC, обеспечивающий, по данным производителя, до 20 раз более быструю передачу по сравнению с VXI-11.

Удалённое управление доступно через e*Scope в обычном браузере, а библиотека TekVISA и драйверы IVI-COM обеспечивают связь по LAN или USBTMC. Поддерживаются облачный обмен файлами TekDrive и анализ векторных сигналов SignalVu-PC. Дополнительно предлагаются модули для анализа джиттера и глазковых диаграмм, а также для моделирования целостности сигнала.

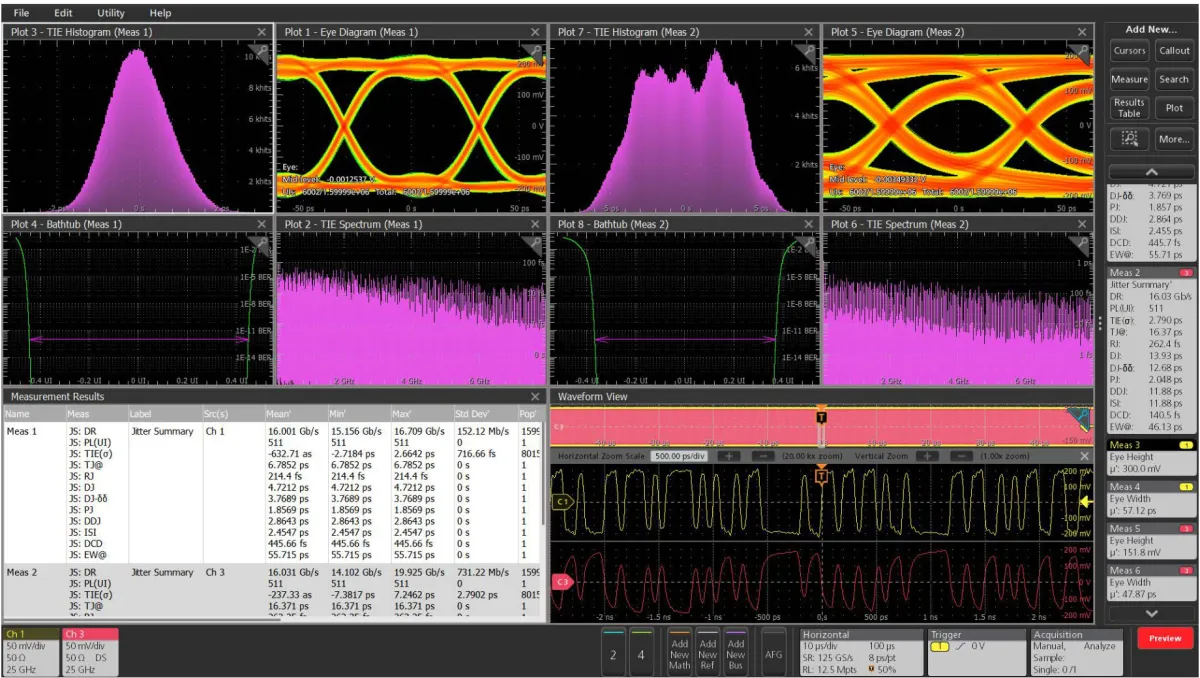

7 Series DPO поддерживает multi-touch-анализ осциллограмм, измерения джиттера и глазковые диаграммы

Ценник соответствует классу прибора: 4-канальный DPO714AX стоит от $178 000, а 8-канальный DPO718AX — от $308 000. Это цена только за «железо»: лицензии на ПО для тестирования на соответствие и расширенный анализ оплачиваются отдельно.

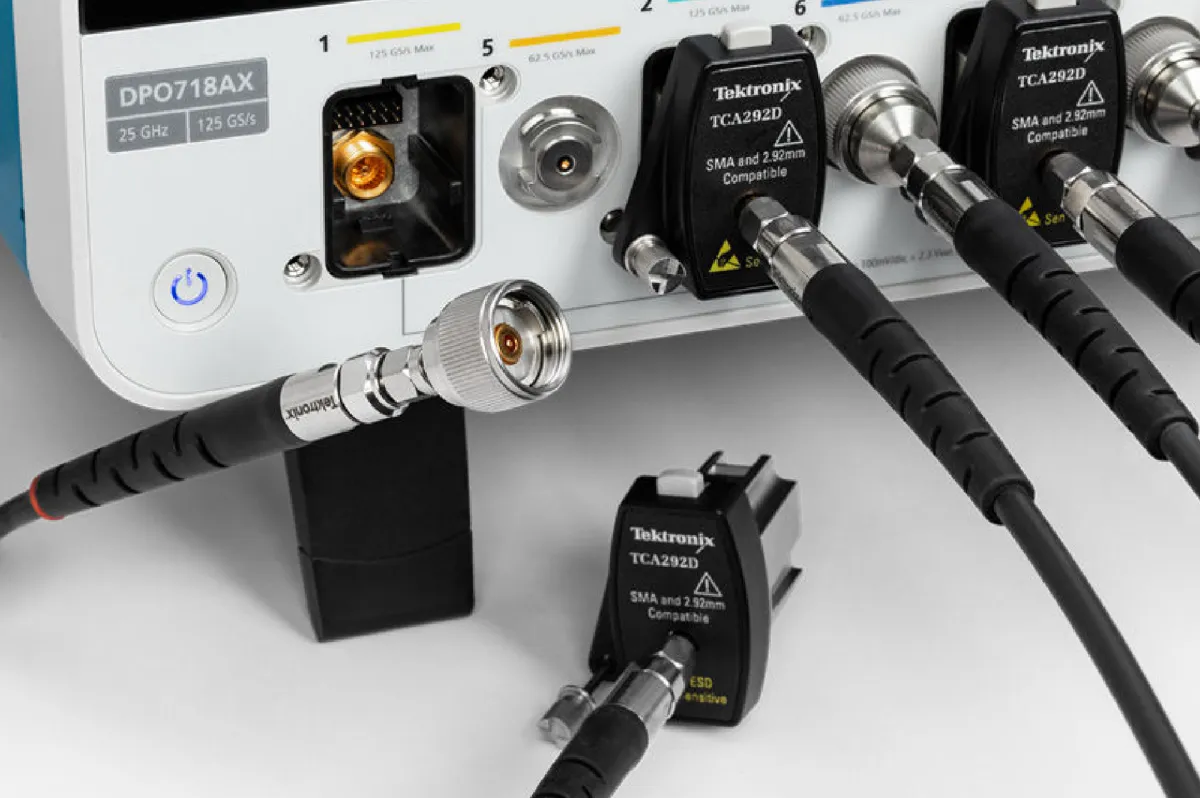

Интерфейс TekConnect поддерживает широкополосные пробники и соединения 2,92 мм, включая пробники TriMode P7700 и P7600
