Каждый, кто делал собственные электродвигатели, знает, как быстро надоедает наматывать катушки. У Ларри ситуация ещё сложнее: он строит свой флип-дот дисплей (электромеханический экран, где точки физически переворачиваются), и каждая точка использует две электромагнитные катушки, которые переворачивают внутри неё магнит. Вместо ручной намотки каждой из них он собрал станок для намотки катушек.

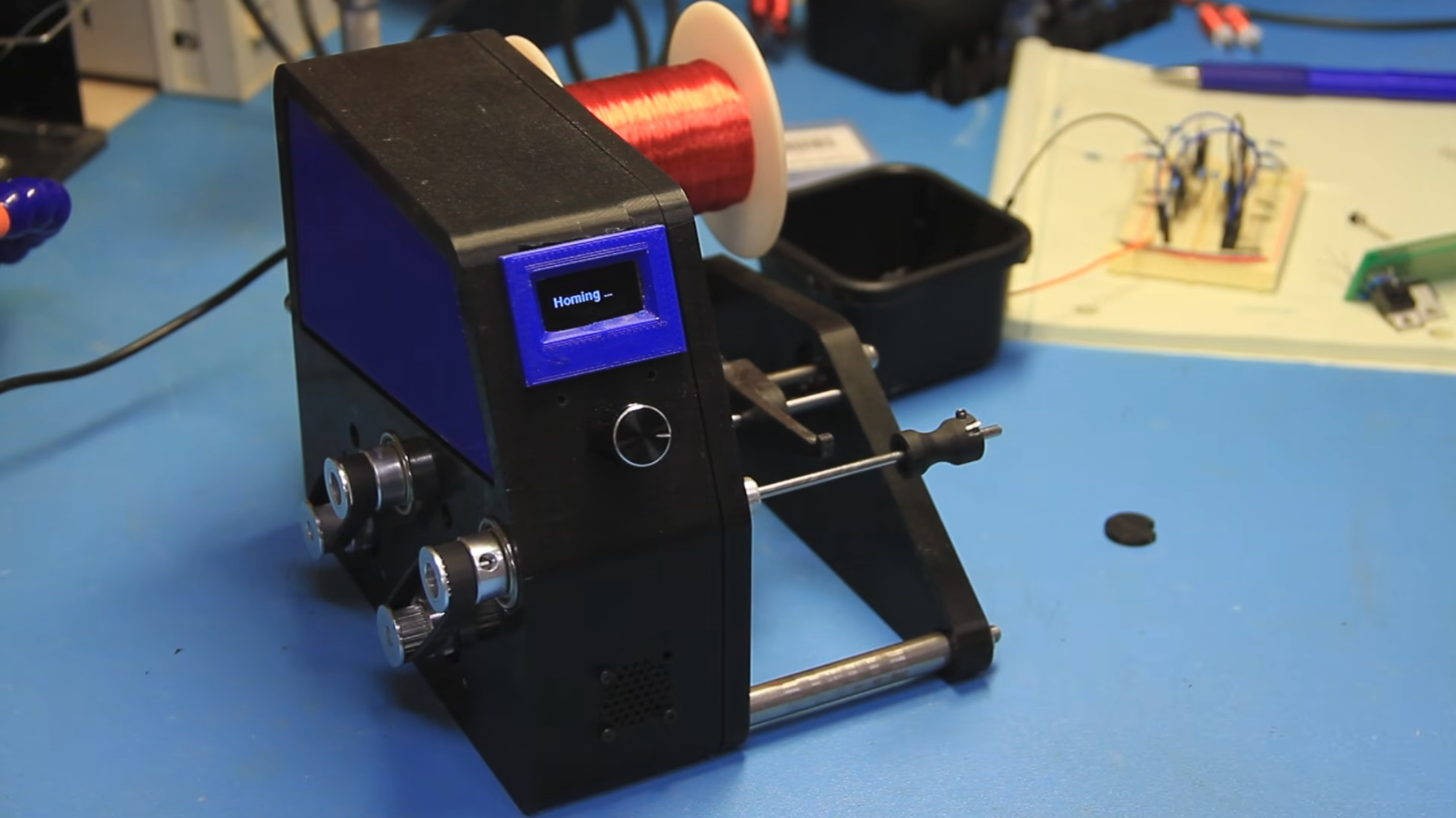

В станке два шаговых двигателя: один наматывает провод на каркас, другой двигает туда-сюда каретку с направляющей провода, равномерно распределяя витки по каркасу. Каркас закреплён фиксатором, который заодно служит точкой, к которой привязывают конец провода. Катушка с проводом вращается на паре подшипников, а сам провод протягивается между двумя кусками поролона, что даёт регулируемое натяжение. Корпус по большей части напечатан на 3D-принтере, а конструкцию дополняют металлические стержни, подшипники и ремённые передачи.
Электроникой управляет плата Teensy, для управления используются OLED-дисплей и поворотный энкодер. Перед началом намотки каретка с направляющей возвращается в исходное положение по концевому выключателю, затем станок наматывает слои, отслеживая количество уже уложенных.
Подобные станки не редкость: ранее встречались, например, 3D-принтер, переделанный для намотки статоров. Подробнее о том, для чего нужен этот станок, можно узнать в проекте флип-дот дисплея Ларри.
