После материала о 4,3-дюймовой плате для разработки на базе дисплея ESP32-S31 один из читателей написал в Facebook* и обратил внимание на поворотный энкодер GUITION JC3636F118C-I-YR1 со встроенным круглым 1,8-дюймовым сенсорным экраном.

Это, по сути, обновлённая версия более ранней модели на ESP32-S3. Новинка построена на системе-на-кристалле ESP32-S31NRV16 с поддержкой Wi-Fi 6, Bluetooth 5.4 и 802.15.4, а также 16 МБ PSRAM. В поворотной ручке также нашлось место для 16 МБ SPI-флеша, динамика, микрофона и опционального аккумулятора.

реклама кормит Уточку 🦆

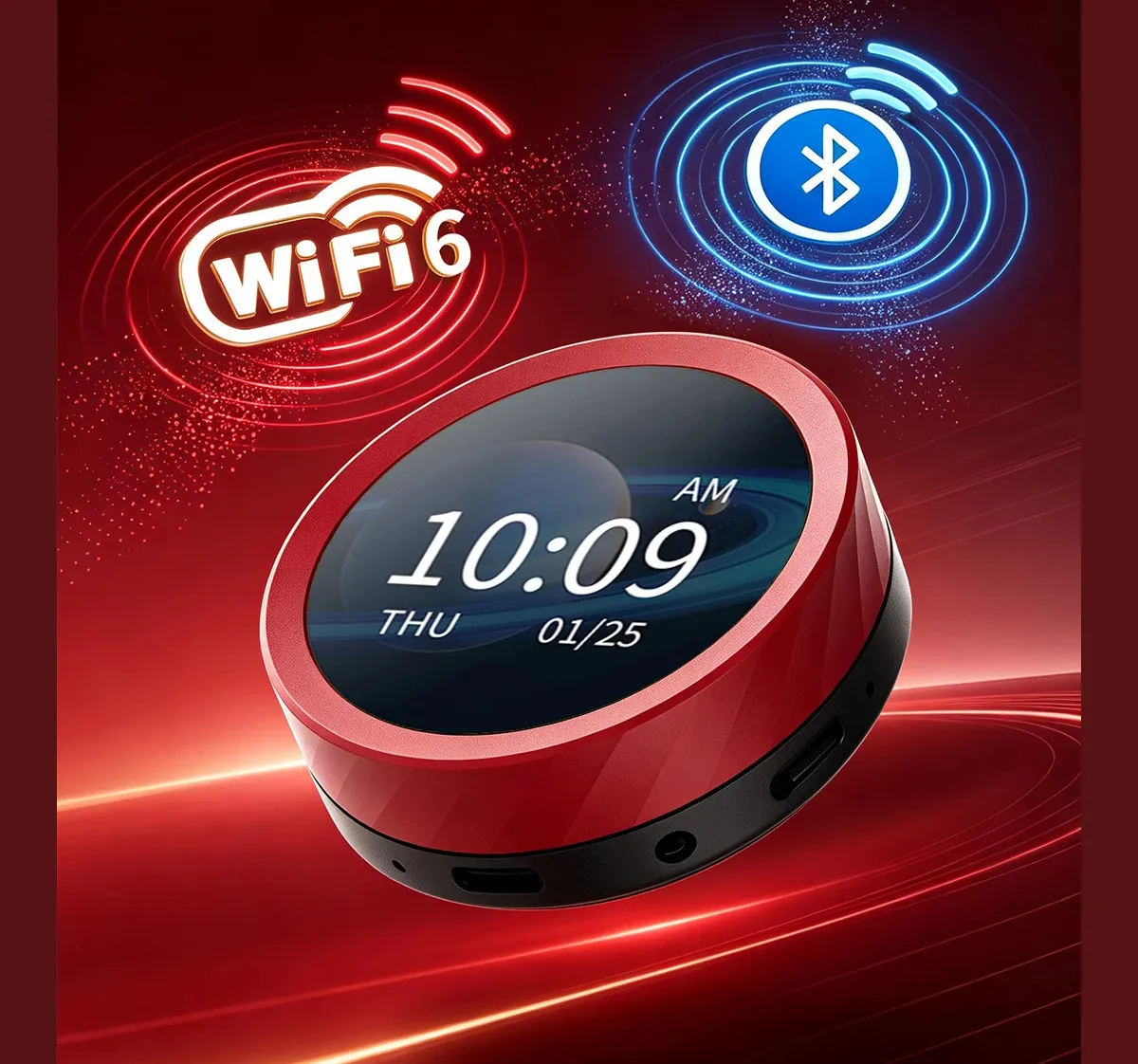

Поворотный энкодер GUITION JC3636F118C-I-YR1 с круглым сенсорным экраном

Технические характеристики GUITION JC3636F118C-I-YR1:

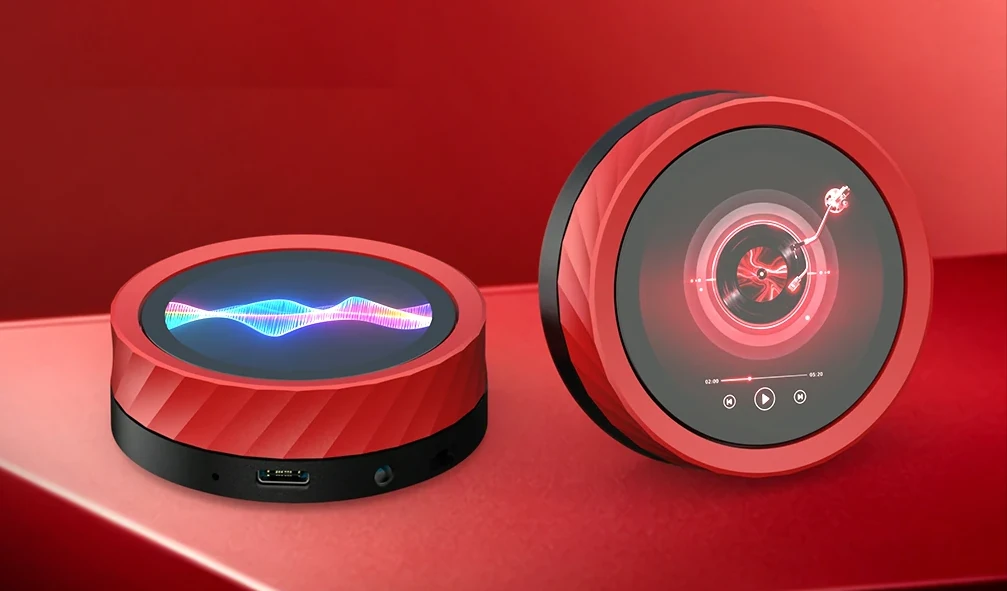

Демонстрация анализатора спектра и воспроизведения звука на ручке ESP32-S31Демонстрация анализатора спектра и воспроизведения звука на ручке ESP32-S31

  • SoC — ESP32-S31NRV16
    • Процессор
      • высокопроизводительное ядро RISC-V HP RV32IMAFCP @ 320 МГц с FPU, SIMD и пр.
      • энергоэффективное ядро RISC-V LP
    • Память — 512 КБ SRAM, 32 КБ низкопотребляющей SRAM, 16 МБ PSRAM
    • Беспроводная связь
      • Wi-Fi 6 (802.11ax) в диапазоне 2,4 ГГц
      • Bluetooth 5.4 с поддержкой LE Audio, определения направления, Bluetooth Mesh 1.1 и Classic (BR/EDR)
      • радиомодуль 802.15.4 для Zigbee, Thread и Matter
  • Накопитель
    • 16 МБ флеш-памяти
    • слот microSD (для настройки Wi-Fi, музыки или воспроизведения видео MJPEG и пр.)
  • Дисплей
    • круглый 1,8-дюймовый TFT-экран, 262 тыс. цветов, разрешение 360×360
    • SPI-драйвер ST77916
    • ёмкостный тач-контроллер CST816
    • регулируемая подсветка
  • Звук
    • встроенный динамик (PCM5100APWR)
    • встроенный MEMS-микрофон (MSM261D4030H1CPM)
  • Управление — поворотная ручка с тактильной отдачей (драйвер гаптики DRV2605LDGSR)
  • USB — порт USB Type-C (чувствителен к ориентации)
    • обратная вставка (вырезом Type-C вверх) — для передачи файлов
    • обычная вставка (вырезом вниз) — для прошивки
  • Питание
    • 5 В через порт USB-C
    • опциональный аккумулятор (ёмкость не указана)
  • Энергопотребление — около 1,3 Вт
  • Габариты — 66 мм Ø × 22 мм
  • Масса — около 160 грамм

Устройство поставляется с предустановленной прошивкой, в которой уже есть часы, таймер обратного отсчёта, музыкальный плеер, проигрыватель видео MJPEG и AVI, функция фоторамки, анализатор спектра при воспроизведении звука, звук по Bluetooth, звук по USB и режим USB HID (ручка регулирует громкость на компьютере).

реклама кормит Уточку 🦆

Производитель упоминает возможность «вторичной разработки» в средах Arduino IDE, ESP-IDF, MicroPython и собственной GUITION, однако в поставляемом zip-архиве пока лежат только примеры под ESP-IDF 6.1.0 (демонстрационная прошивка, музыкальный и MJPEG-плеер на LVGL, голосовой ассистент Xiaozhi) и пустая папка Arduino, а также базовые инструкции, спецификации, даташиты, схемы в PDF и утилиты.

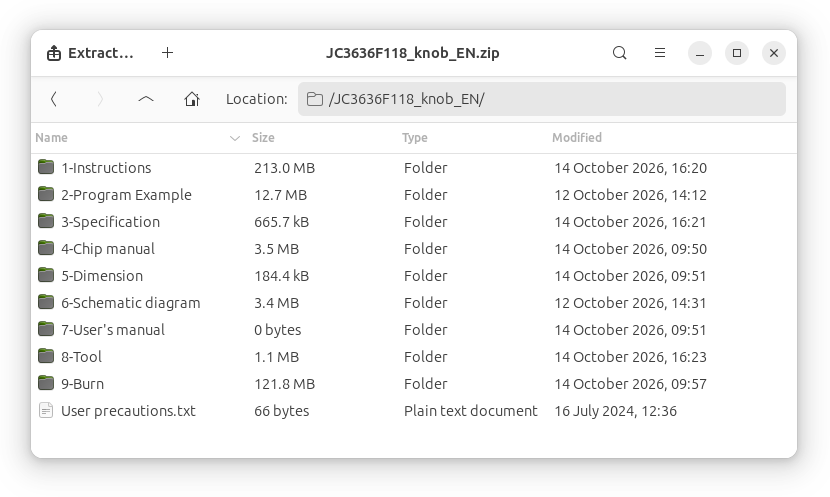

Комплект документации к ручке GUITION JC3636F118Комплект документации к ручке GUITION JC3636F118

Главные преимущества перехода с ESP32-S3 на ESP32-S31 в устройствах подобного класса — более быстрые ядра, мультимедийные возможности (2D-графический движок, декодер MJPEG), более широкий набор беспроводных интерфейсов и USB 2.0 на 480 Мбит/с. Из минусов — сравнительная новизна ESP32-S31: прошивки для него ещё не так зрелы, да и стоит он чуть дороже.

реклама кормит Уточку 🦆

GUITION продаёт новый энкодер JC3636F118C-I-YR1 на базе ESP32-S31 за $40,09 на AliExpress с учётом доставки (но без налогов) — это версия с аккумулятором; без него — за $38,49. Для сравнения: более ранняя модель «JC3636K518C» на ESP32-S3 стоит там же $39,13 с аккумулятором (а по акции «SuperDeals» цена опускалась до $33,39). Разница в цене между поколениями, как видим, минимальна.
