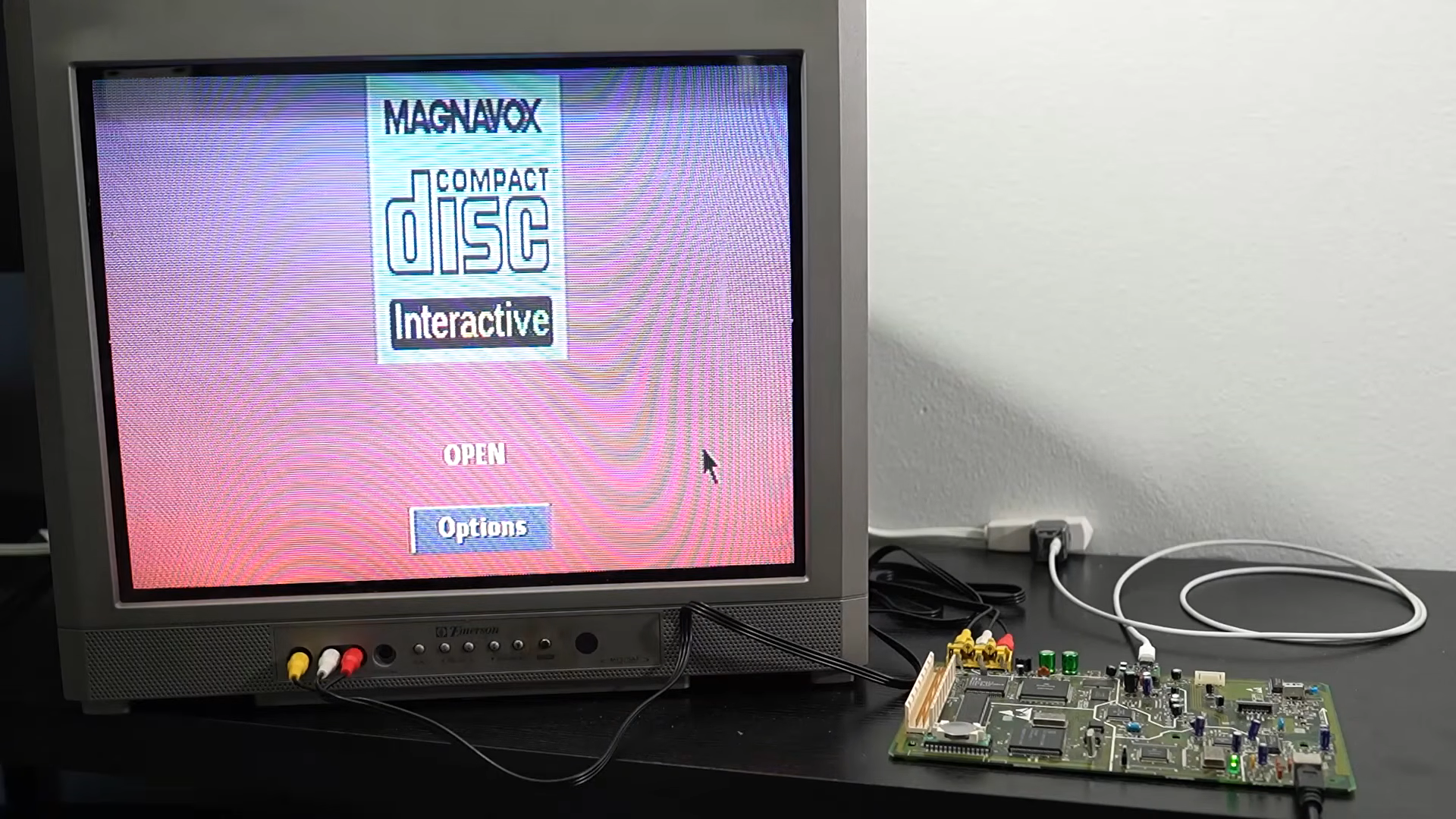

Консоль Philips CD-i известна многими недостатками, и блок питания — один из них. Инженеры почему-то решили использовать для него разъём 8P8C, такой же, как у кабелей Ethernet. И, как у Ethernet-кабелей, у него постоянно ломается язычок-фиксатор. Энтузиаст MattKC задался вопросом, не станет ли приставке лучше от питания по USB, и взялся за дело.
План был простым: заставить CD-i работать от USB-C вместо неудобного оригинального блока питания. Консоль почти целиком питается от 5 В, так что задача выглядела лёгкой. Но в оригинальной спецификации есть деталь, которая всё усложняет: приставка рассчитана на потребление до 3 А по линии 5 В, а ещё ей нужна линия -5 В с током 0,2 А. Не будь отрицательного напряжения, можно было бы взять любую 15-ваттную USB-C-зарядку с выходом 5 В. Отрицательную линию можно создать дополнительной электроникой, но у большинства зарядок трудно найти этот «лишний» ватт. Мощных USB-C-зарядок много, но большинство из них отдают дополнительную мощность на повышенных напряжениях, а на 5 В ограничиваются 3 амперами.
Пришлось потрудиться. MattKC решил собрать плату, которая договаривается с USB-C-зарядкой о напряжении 9 В, чтобы получить нужный запас по мощности. Затем это напряжение понижается до 5 В, а отдельная ступень-инвертор формирует линию -5 В. Согласованием 9 В по USB-C занимается микросхема CH221K, понижающий преобразователь TPSM84538 выдаёт 5 В с током до 5 А, а инвертирующую линию -5 В обеспечивает LT3580. Кроме того, на плате есть схема коммутации питания: часть этой функциональности была в оригинальном блоке питания CD-i.
Владельцам CD-i, которым надоело возиться с родным блоком питания, такая доработка может пригодиться. Для тех, кто хочет разобраться в теме, стоит изучить принципы работы USB Power Delivery — протокола, с помощью которого зарядка и устройство согласуют напряжение.
