Тепловые насосы хороши тем, что перекачивают тепло с места на место, а оно далеко не всегда нужно нам именно там, где есть. Проблема лишь в том, что новое устройство стоит недёшево. Мастер, известный на YouTube как Craftsman Chris, обратил внимание, что найденный им на помойке оконный кондиционер — это, по сути, готовый тепловой насос. Обычно он работает как воздушный, но серия остроумных доработок превратила его в автоматизированную систему, подключённую к грунтовому контуру.
Роль теплоотвода играет уложенная в землю на заднем дворе труба PEX. Поэкспериментировав с прямым охлаждением через водяной контур, автор понял, что перекачивать тепло из дома в холодную землю куда эффективнее именно с помощью теплового насоса. Тут-то и пригодился оконный кондиционер.

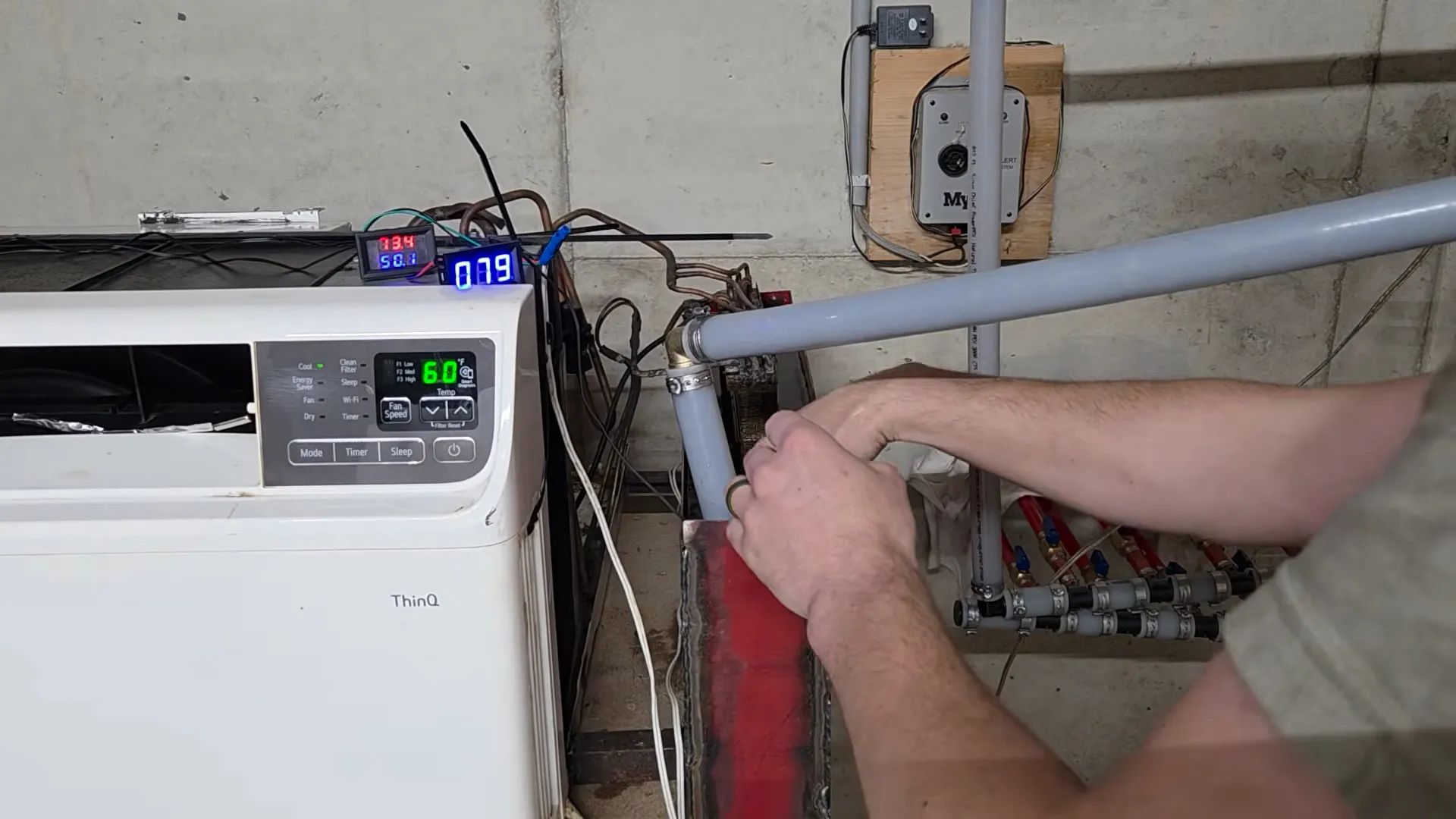

После чистки и обслуживания аппарат нужно было научить сбрасывать тепло не в наружный воздух, а в воду. Для этого вокруг штатного теплообменника мастер сварил из металлолома герметичный бак. Теплообменник рассчитан на воздух, но и с водой справляется без проблем. Важно, что внутренности кондиционера остались практически нетронутыми, а значит, наружу не вырвался ни грамм хладагента (фреона), который мог таиться внутри.
Чтобы понять смысл переделки, стоит вспомнить, как устроен тепловой насос. Компрессор сжимает хладагент, тот отдаёт тепло в одном теплообменнике и забирает в другом — тот же цикл, что и в холодильнике, только развёрнутый в нужную сторону. Кондиционер выбрасывает тепло из комнаты на улицу, а здесь этот «выхлоп» направили в грунт.
Не менее хитро реализовано и управление. Вместо аккуратной интеграции с термостатом в ход пошёл старый программируемый логический контроллер, будто снятый с небольшого завода, и единственный линейный привод, который попросту нажимает штатную кнопку питания кондиционера. Изящно? Нет. Работает? Да. Хак ли это? Несомненно.
Подобные грунтовые тепловые насосы ценят за экономичность: земля на глубине сохраняет стабильную температуру круглый год, поэтому такому насосу приходится преодолевать меньшую разницу температур, чем воздушному, и на единицу электроэнергии он отдаёт больше тепла. Заводские геотермальные системы стоят солидных денег, так что сборка из подручных деталей выглядит особенно заманчиво.
