Компания M5Stack представила серию PaperDIY — обновлённую версию отладочного комплекта M5Paper на базе ESP32, который вышел ещё в 2020 году. Новинка построена на микроконтроллере ESP32-S3 и оснащена 4,7-дюймовым e-paper дисплеем с 16 уровнями серого.

Серия включает два варианта. PaperDIY Complete Kit поставляется в собранном виде, в корпусе, напечатанном на 3D-принтере, а PaperDIY Assembly Kit представляет собой плату без корпуса, рассчитанную на встраивание в собственные проекты. Оба варианта получили слот для карты microSD для расширения памяти, встроенный аккумулятор на 140 мА·ч и специализированный чип управления питанием M5PM1.

Набор M5Stack PaperDIY с 4,7-дюймовым e-paper дисплеем

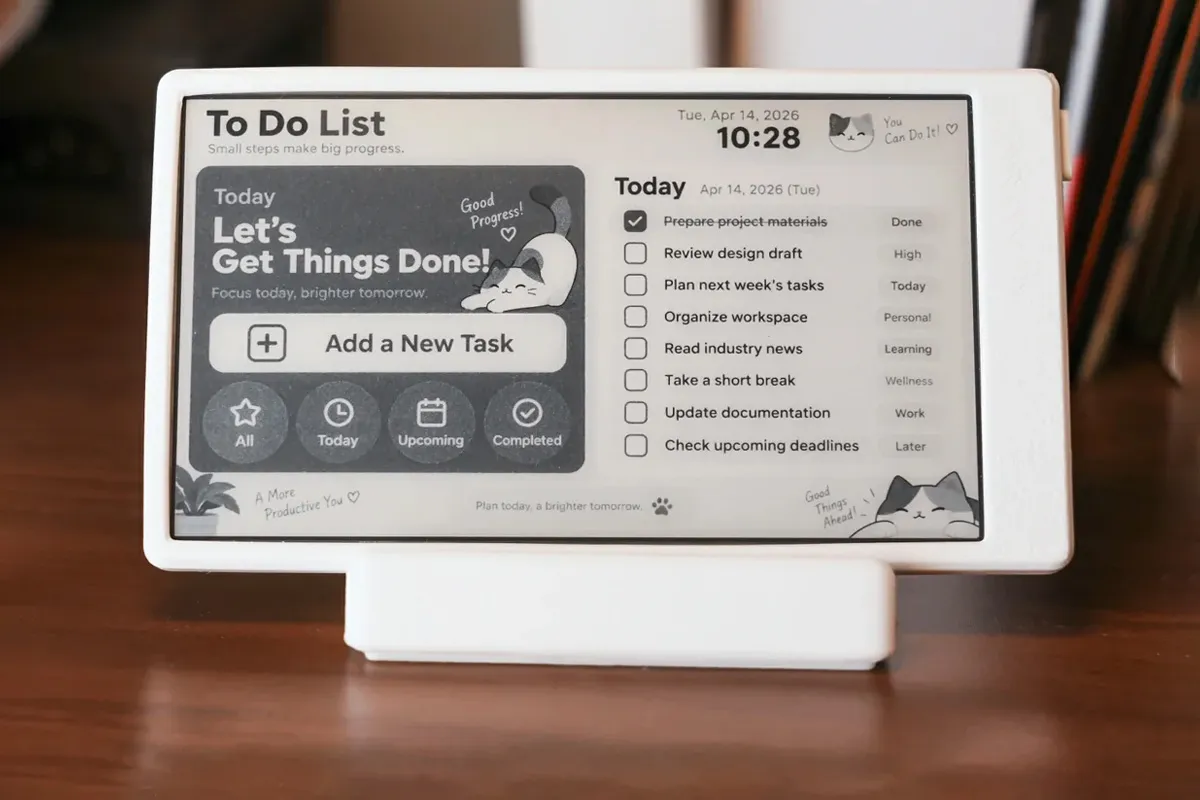

Экран на электронных чернилах подходит для устройств, которым не нужна высокая частота обновления картинки: ридеров, информационных панелей, электронных календарей, фоторамок или компактных дашбордов для умного дома. Изображение на e-paper сохраняется без питания, поэтому энергия расходуется в основном в момент смены картинки. Разрешение 960 × 540 пикселей на диагонали 4,7 дюйма даёт плотность около 234 ppi — этого достаточно для аккуратного вывода текста и графики в оттенках серого. Сверху дисплей закрыт акриловой прижимной пластиной.

реклама кормит Уточку 🦆

Технические характеристики M5Stack PaperDIY

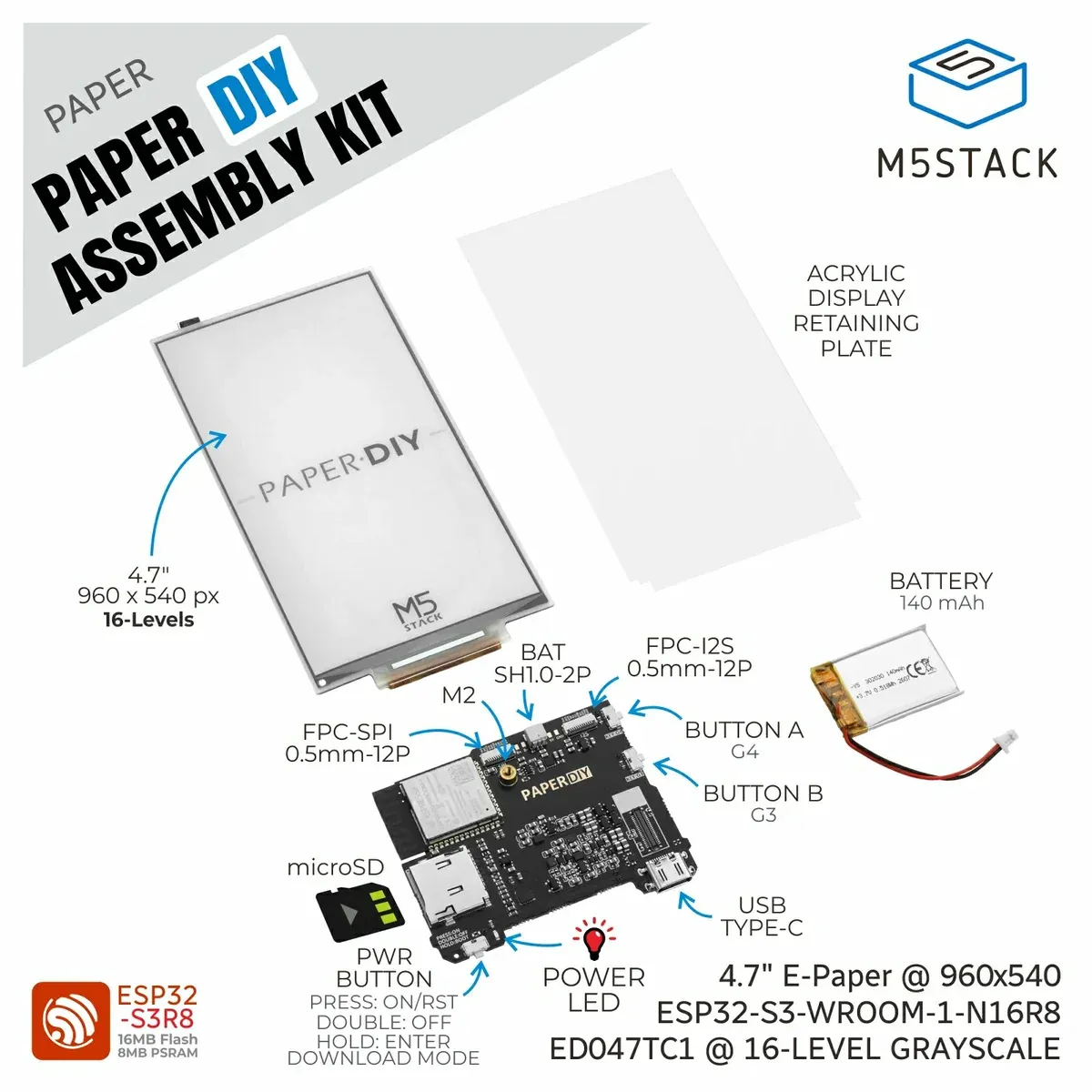

Комплект PaperDIY Assembly Kit от M5StackКомплект PaperDIY Assembly Kit

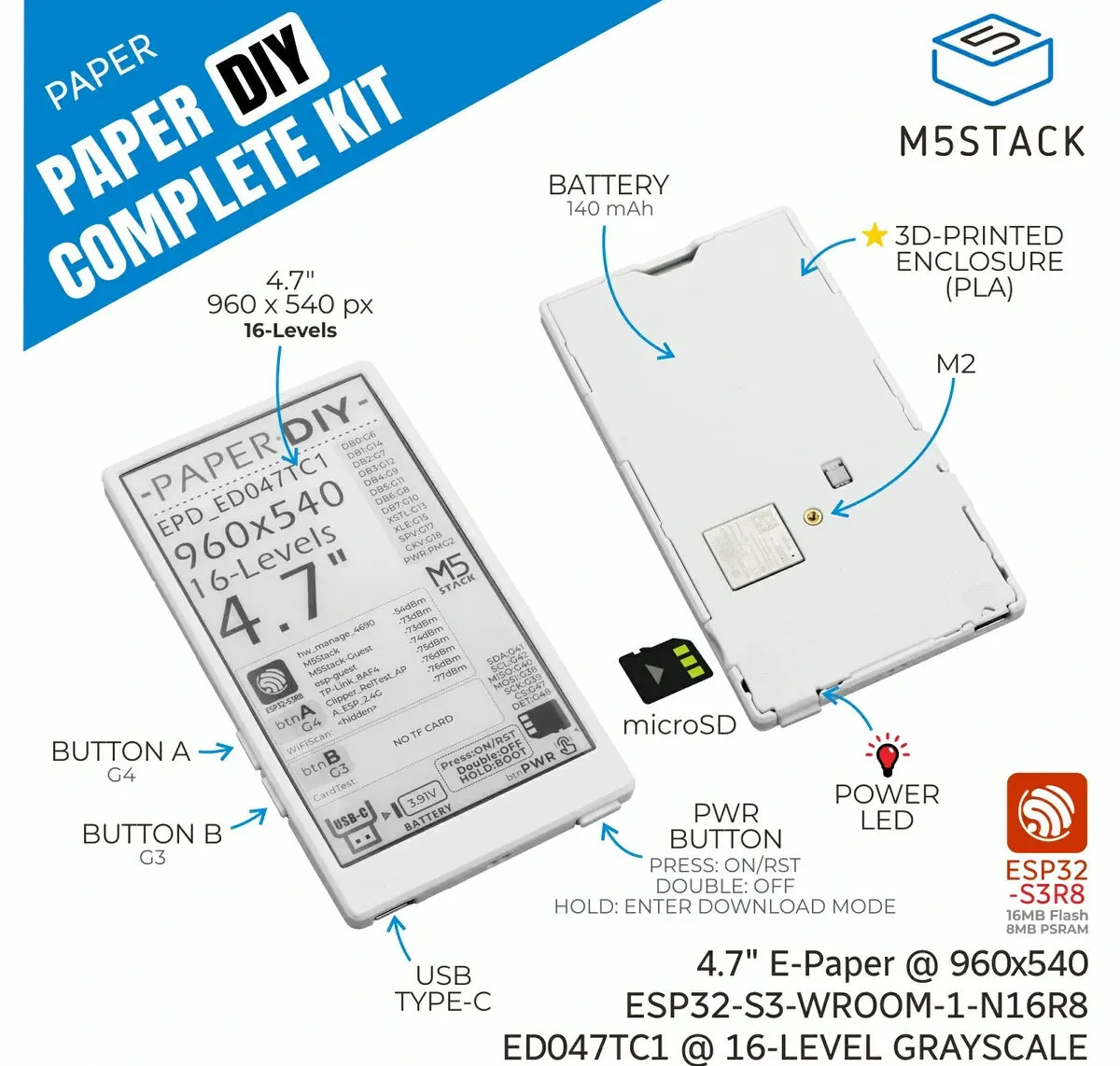

Комплект PaperDIY Complete Kit в корпусе, напечатанном на 3D-принтереКомплект PaperDIY Complete Kit

  • Основной модуль — Espressif Systems ESP32-S3-WROOM-1-N16R8
    • SoC — ESP32-S3
      • Процессор — двухъядерный LX7 с тактовой частотой до 240 МГц
      • Память — 512 КБ SRAM, 8 МБ Octal PSRAM
      • Постоянная память — 384 КБ ROM
      • Беспроводная связь — Wi-Fi 4 (802.11b/g/n) и Bluetooth 5.0 LE
    • Флеш-память — 16 МБ
    • Антенна — печатная на плате
  • Накопитель — слот для карты microSD
  • Дисплей — 4,7-дюймовый (960 × 540) e-paper ED047TC1 с 16 уровнями серого и 8-битным параллельным интерфейсом для прямого управления панелью, защищён акриловой прижимной пластиной
  • USB — порт USB Type-C для питания и программирования
  • Расширение — два интерфейса FPC 0,5 мм на 12 контактов (выведены сигналы I2S и SPI)
  • Прочее
    • Одна кнопка питания
      • Одиночное нажатие — включение или перезагрузка
      • Двойное нажатие — выключение
      • Долгое удержание — вход в режим загрузки
    • Две пользовательские кнопки
  • Питание
    • 5 В через порт USB Type-C
    • Контактные площадки для подачи 5 В
    • Встроенный литиевый аккумулятор 3,7 В, 140 мА·ч, с разъёмом SH1.0-2P
    • Микросхема управления питанием M5PM1 (следит за аккумулятором и напряжением USB, управляет повышающей схемой e-paper)
    • Потребление — 40,95 мА при 4,2 В, пики до 161 мА
  • Размеры и вес
    • Assembly Kit — 115,3 × 62,5 × 5,5 мм, 26,4 г
    • Complete Kit — 120 × 68,2 × 6,3 мм, 43,1 г, корпус из PLA, напечатанный на 3D-принтере
  • Температурный диапазон — от 0 до 40 °C

Разница в весе между вариантами составляет почти 17 граммов, и приходится она в основном на корпус: Assembly Kit проще встроить в готовое изделие, а Complete Kit можно использовать сразу, без дополнительной сборки. Для расширения плата предлагает пару 12-контактных FPC-разъёмов, а вход в режим загрузки прошивки вынесен на долгое удержание кнопки питания.

реклама кормит Уточку 🦆

Программная поддержка

Со стороны программной части M5Stack поддерживает Arduino IDE и предлагает библиотеки M5Unified и M5GFX для работы с оборудованием и дисплеем, а также отдельную библиотеку M5PM1 для управления питанием. Кроме того, компания публикует исходный код заводской прошивки на основе ESP-IDF. В нём есть примеры для контроля заряда аккумулятора, сканирования сетей Wi-Fi, доступа к карте microSD и обработки нажатий кнопок.

Прошивать плату сейчас можно через фирменный инструмент WebBurner, а вот поддержка графической среды программирования UiFlow пока не заявлена. В документации также доступны принципиальные схемы, распиновка, даташиты и файлы для проектирования корпуса, что упрощает создание собственных устройств на базе платы.

Чем PaperDIY отличается от M5Paper и конкурентов

Оригинальный M5Paper, вышедший в 2020 году, тоже имел 4,7-дюймовый дисплей с оттенками серого, но дополнительно получил сенсорный экран, датчики и более ёмкий аккумулятор, а в основе лежал обычный ESP32. В PaperDIY от сенсорного слоя и датчиков отказались, зато перешли на ESP32-S3: он добавляет Bluetooth 5.0 LE и векторные инструкции, ускоряющие задачи машинного обучения на самом микроконтроллере.

Похожий продукт есть и у компании LILYGO — T5 4.7-inch E-Paper S3 Pro. Он использует ту же панель ED047TC1 и тот же ESP32-S3, но предлагает другие варианты расширения, в том числе опциональный держатель для аккумулятора формата 18650.

реклама кормит Уточку 🦆

Важное предупреждение о винтах. В документации есть раздел «Screw Specification Note» («Примечание о винтах») для монтажных отверстий M2 в варианте Complete Kit: длина резьбовой части винта должна быть меньше 3 мм. Более длинные винты упрутся в e-paper дисплей и необратимо его повредят.

Цена и доступность: PaperDIY Assembly Kit продаётся на AliExpress и в официальном магазине M5Stack за $25. Complete Kit стоит $29,90 в официальном магазине, но на данный момент отсутствует в наличии. Разница в цене между вариантами составляет $4,90.
