Логотип Citroën, проецируемый на асфальт при открытии двери, выглядит эффектно — а вот работой самих проекторов их владелец под ником OrangeTungsten доволен не был. Механизм определения момента включения оказался слишком умным для собственного блага и явно просил упрощения. К счастью для остальных, весь процесс переделки был скрупулёзно задокументирован — на случай, если кто-то окажется в такой же ситуации.

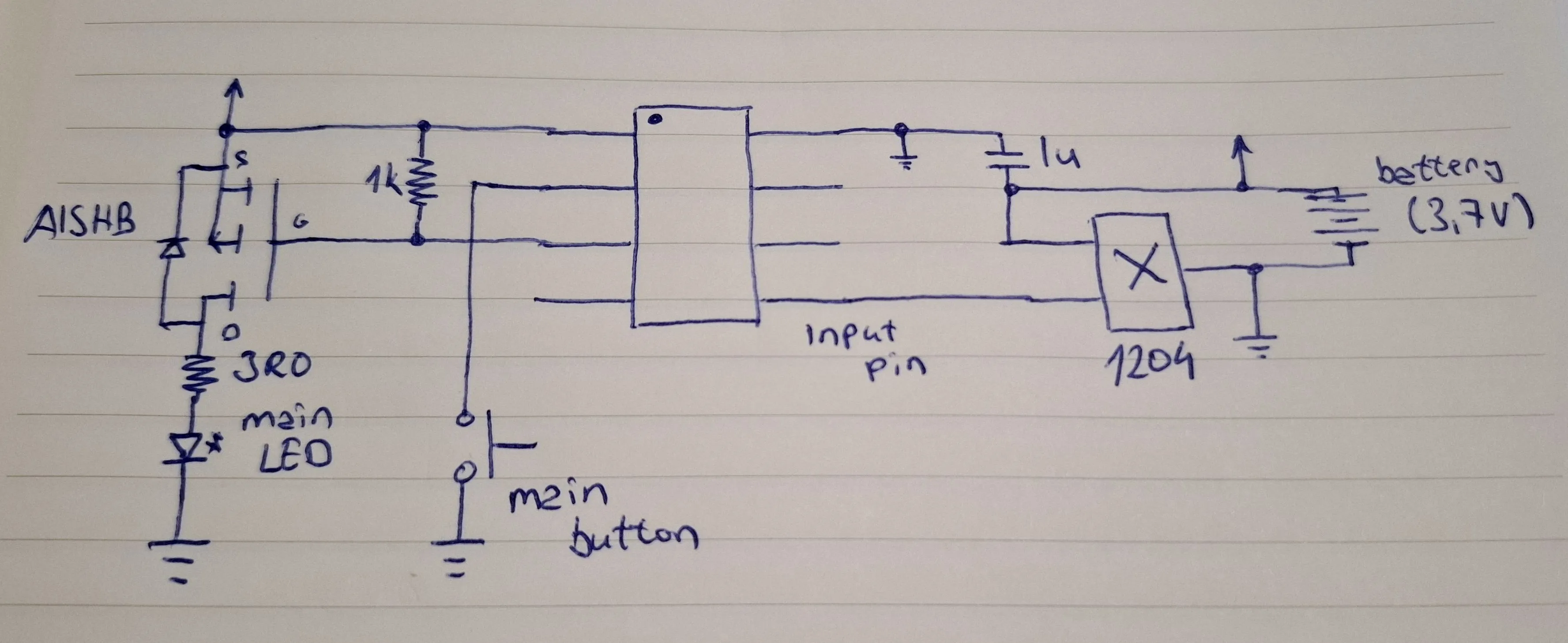

Изначально проектор понимал, что пора включаться, по присутствию крошечного магнита, которое считывал датчик Холла. У подхода есть свои плюсы — отсутствие механического износа и полная герметичность, — но на практике приклеенный при установке магнит регулярно отваливался, и проектор превращался в мёртвый груз. Решение нашлось простое: разобраться, как работает схема, выпаять датчик Холла и поставить вместо него обычную кнопку, которая физически упирается в дверной проём.

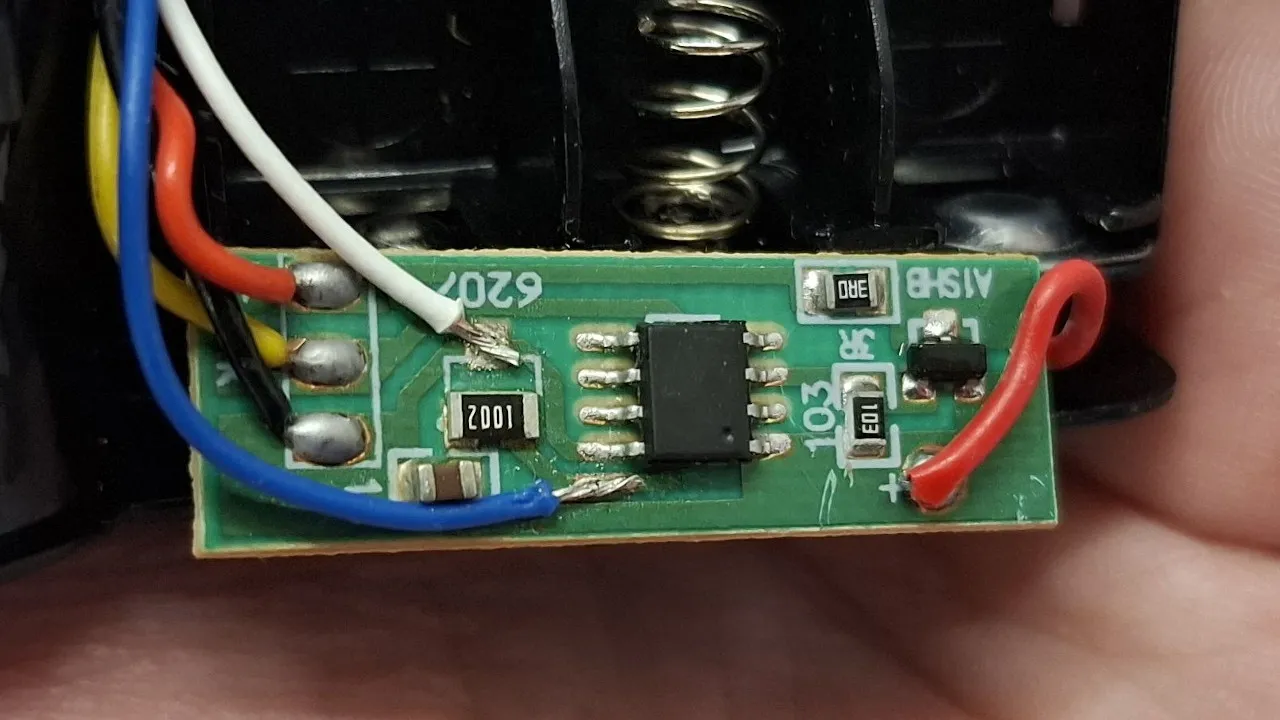

Ремонт не назвать сложным, но он элегантен и хорошо описан, а это в подобных проектах ценится отдельно. Любопытной оказалась и начинка: при осмотре электроники внутри проектора обнаружился 8-выводный микроконтроллер, единственная задача которого — опрашивать датчик Холла и по его состоянию открывать транзистор, который, в свою очередь, зажигает светодиод.
Трудно поверить, что разработчик этого гаджета не смог придумать, как включать и выключать светодиод без микроконтроллера, — но времена нынче странные. Логично предположить, что причина в каких-нибудь эффектах вроде мигания или плавного затухания, однако автор переделки не упоминает, чтобы устройство делало что-то сложнее банального включения и выключения.
На самом деле у такой архитектуры есть вполне прозаичное объяснение: копеечный контроллер в мелкосерийном производстве часто дешевле и удобнее россыпи пассивных компонентов. Он экономит место на плате, позволяет одной и той же схемой обслуживать несколько моделей, различающихся лишь прошивкой, и упрощает добавление защиты от дребезга и просадок питания. Вопрос лишь в том, что за экономию центов на этапе разработки расплачивается ремонтопригодность.
Для владельцев машин в СНГ история особенно узнаваема: подобные проекторы массово продаются на маркетплейсах и ставятся самостоятельно, а штатный монтаж магнита на двусторонний скотч в наших зимах живёт недолго. Замена бесконтактного датчика на механическую кнопку выглядит здесь не деградацией, а ремонтом на местности — с деталями, которые всегда есть под рукой.
Каким бы ни было обоснование исходной конструкции, важно другое: пара компонентов из ящика с запчастями вернула устройство в строй — а на такое смотреть не надоедает никогда.
