Avaota F2 — первый одноплатный компьютер на базе двухъядерного 64-битного RISC-V SoC Allwinner V861 со встроенной памятью 128 МБ DDR3, поддержкой камер разрешением до 4K, аппаратным кодеком H.265 и ИИ-ускорителем на 1 TOPS.

Плата продолжает линейку более ранней камеры-платы Avaota F1 на SoC Allwinner V821. Новая открытая аппаратная версия F2 приносит сразу несколько преимуществ: поддержку сенсоров как Full HD, так и 4K, управление моторами для функции PTZ (панорамирование, наклон и зум), а также улучшенный звук за счёт разъёмов для одного динамика и двух микрофонов. Правда, есть и шаг назад — в отличие от F1, модель F2 лишилась Wi-Fi.

реклама кормит Уточку 🦆

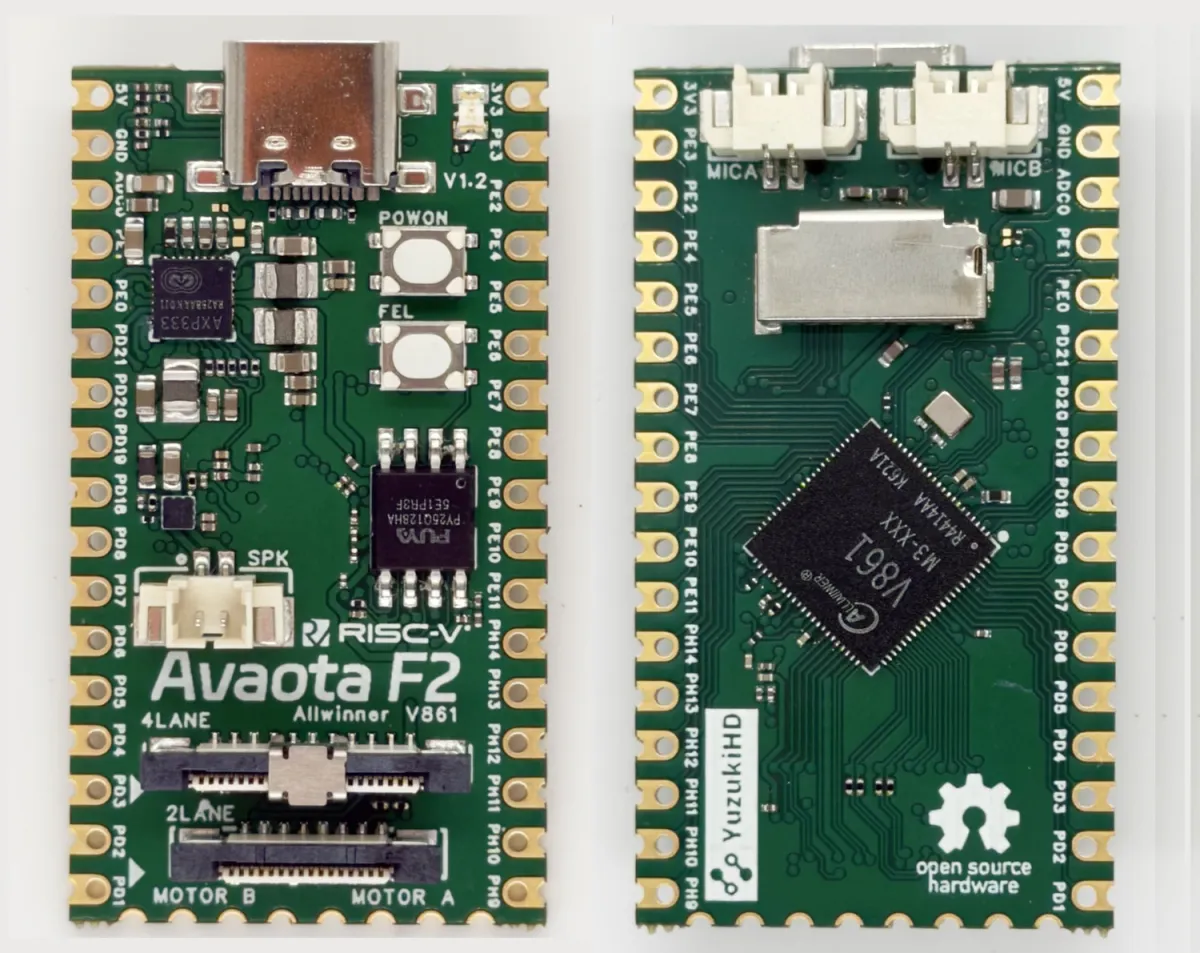

Одноплатный компьютер Avaota F2 крупным планом

Ключевые характеристики Avaota F2:

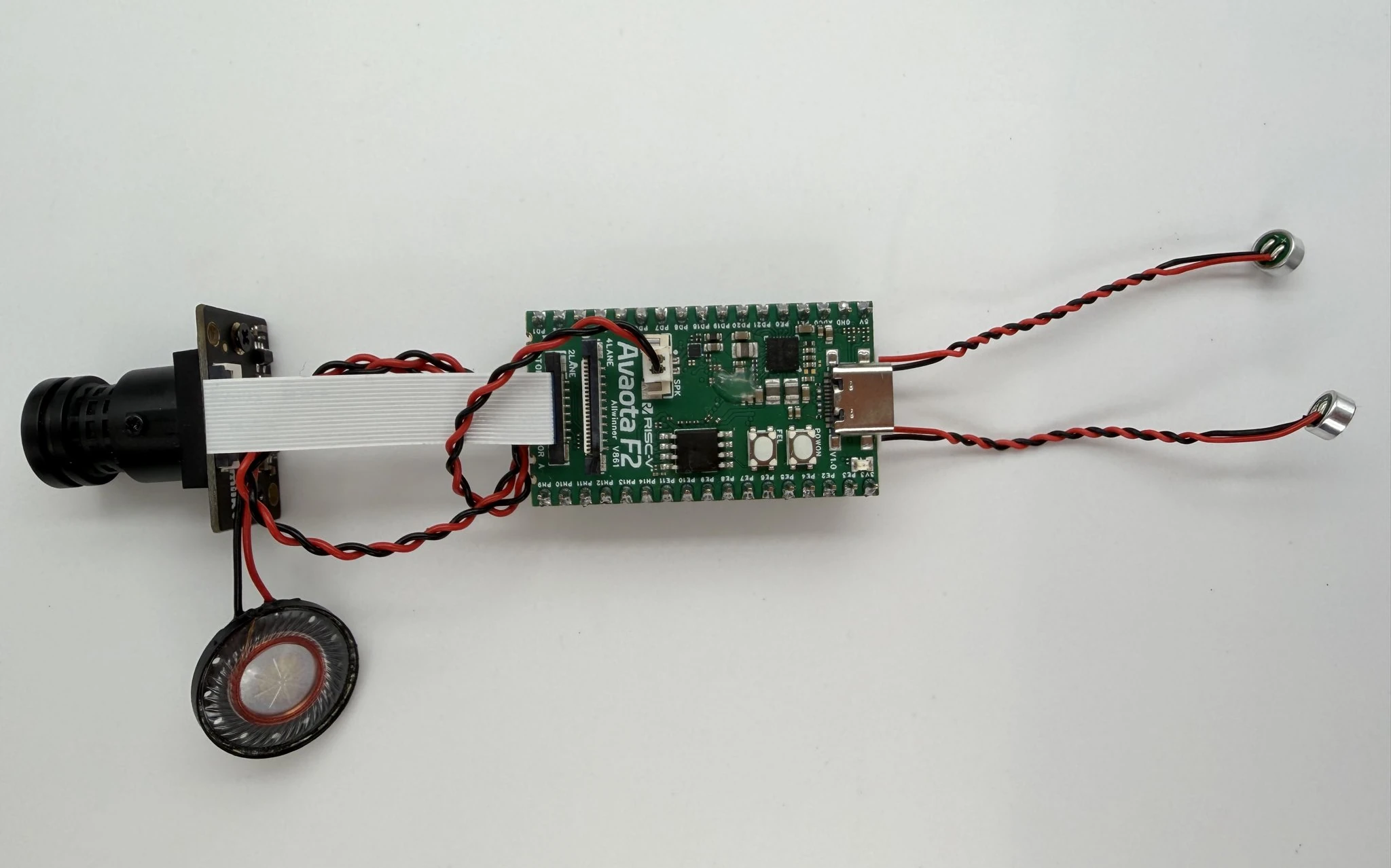

Плата Avaota F2 с подключёнными камерой, двумя микрофонами и динамикомAvaota F2 с подключёнными камерой, двумя микрофонами и внешним динамиком

  • SoC — Allwinner V861M2-XXX
    • Процессор (CPU)
      • Двухъядерный RISC-V XuanTie C907 (RV64GCBV/RV32GGCBV) с частотой до 1,4 ГГц и расширениями RVV 1.0
      • Одноядерный RISC-V XuanTie E907 (RV32IMAFC) с частотой до 800 МГц
    • Видеоядро (VPU)
      • Видеокодер
        • H.264/H.265 до 4K при 25 к/с
        • (M)JPEG до 8192×8192
      • Видеодекодер — (M)JPEG до 1080p60
    • ИИ-ускоритель — NPU на 1 TOPS (INT8) под названием «AI-ISP 2.0»
    • Память — 128 МБ DDR3
  • Накопители
    • NOR-флеш 16 МБ (PY25Q128)
    • Слот microSD
  • Дисплей — поддержка SPI-экранов через гребёнки, включая 3,5-дюймовый 320×480 и 1,54-дюймовый 240×240
  • Камера
    • 4-канальный разъём MIPI CSI
    • 2-канальный разъём MIPI CSI
    • Поддержка сенсоров GC2083 (1920×1080 при 30 к/с) и GC8613 (3840×2160 при 15 к/с)
  • Звук
    • Разъём для динамика
    • Два разъёма для микрофонов
  • USB — порт USB Type-C для питания, передачи данных и последовательного вывода
  • Расширение
    • 2 гребёнки по 17 контактов (сквозные и краевые отверстия), до 28 линий GPIO
    • 8 краевых отверстий для управления моторами (удобно для PTZ-камеры)
  • Отладка — поддержка UART и отладки по USB через ADB
  • Разное
    • Кнопки питания и FEL (прошивка)
    • Пользовательский светодиод
  • Питание
    • 5 В через порт USB-C
    • Встроенный контроллер питания AXP333 (используется и для PTZ)
  • Размеры — около 40 × 22 мм (6-слойная печатная плата)
реклама кормит Уточку 🦆

Avaota F2 — это открытое аппаратное обеспечение: на GitHub под лицензией Creative Commons CC0 выложены PDF-схемы, файлы печатной платы в формате EasyEDA Pro, Gerber-файлы, 3D-модель STEP, перечень компонентов (BOM) и инструкции по монтажу.

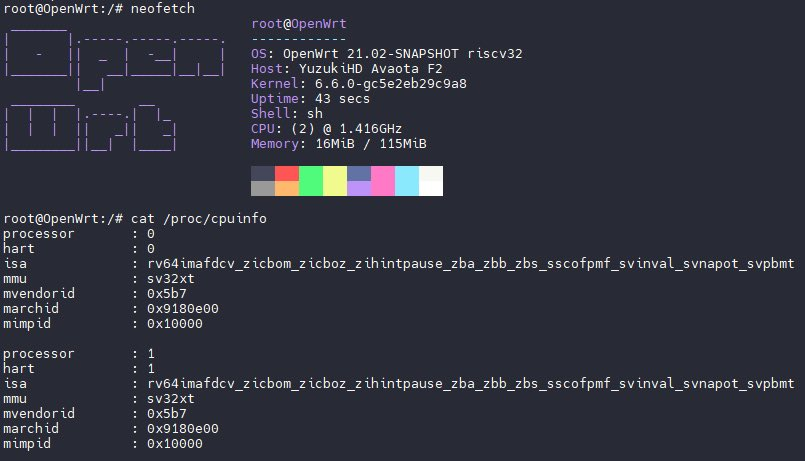

Информации о программном обеспечении на GitHub пока нет, однако несколько месяцев назад разработчик показал скриншот, на котором плата работает под управлением OpenWrt 21.04 (форк) с ядром Linux 6.6 в составе Allwinner Tina Linux SDK. Инструкции по загрузке SDK и руководства по возможностям Allwinner V861 доступны на сайте документации — но пока только на китайском языке.

реклама кормит Уточку 🦆

Плата Avaota F2, вид сверху

Avaota F2 уже продаётся на AliExpress примерно за $51,59, однако у продавца «Chip Board House Store», который нередко выставляет цены почти вдвое выше разумных, — так что к предложению стоит относиться с осторожностью и сравнивать с другими площадками. На той же странице предлагается плата-отладчик JTAG/Serial «Avaota Hypercard CKLink» на базе STM32 за $27,89 — она может понадобиться для низкоуровневого программирования и отладки.
