VIEWE выпустила 4,3-дюймовую плату на новом чипе ESP32-S31

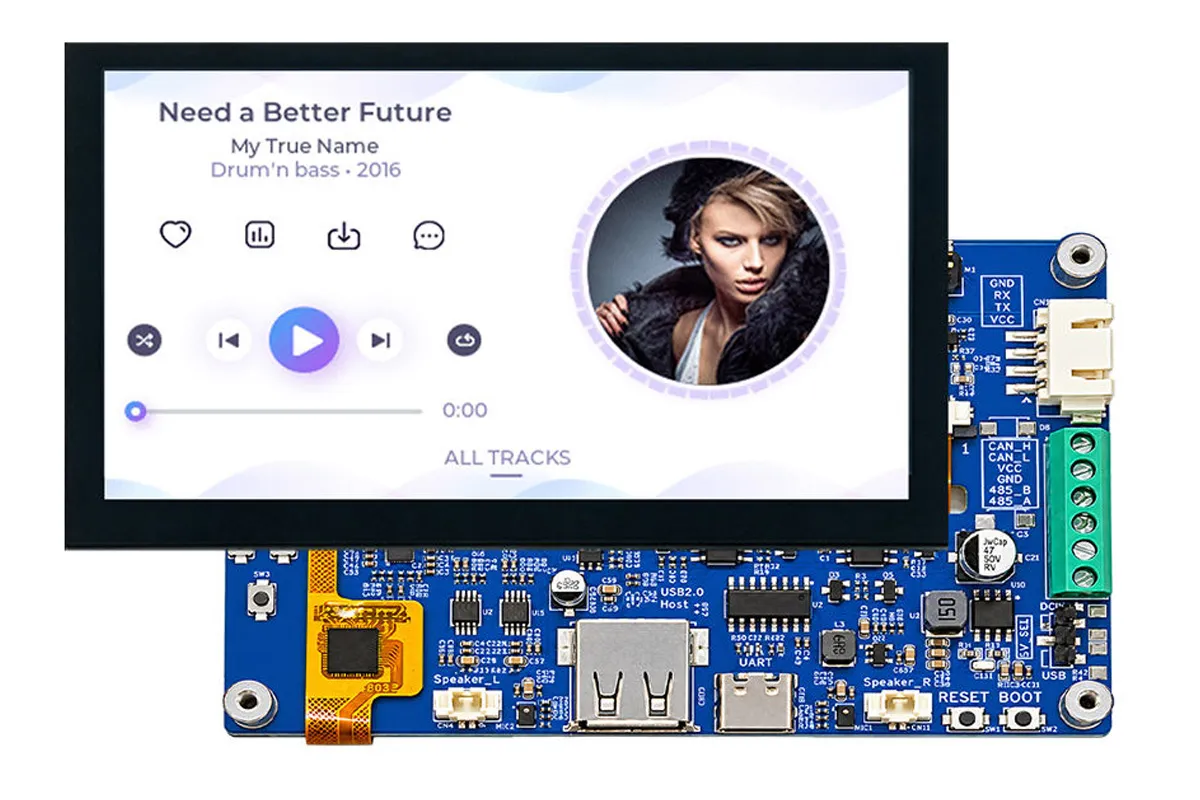

Компания VIEWE представила модуль PLCM-UES31S043H800V480C-U — 4,3-дюймовый умный дисплейный модуль, который, по всей видимости, стал первой сторонней отладочной платой на новом микроконтроллере ESP32-S31.

ESP32-S31 — новый чип компании Espressif, который пока имеет статус предварительного (preview). В его основе лежит гибридная архитектура RISC-V: высокопроизводительное ядро с частотой 320 МГц и отдельное энергоэффективное ядро. Чип поддерживает Wi-Fi 6, Bluetooth 5.4 и радио стандарта 802.15.4, что открывает дорогу к экосистемам умного дома Zigbee, Thread и Matter.

Плата получила 4,3-дюймовый дисплей, беспроводной модуль с Wi-Fi 6 (2,4 ГГц), Bluetooth 5.4 (LE и Classic) и радио IEEE 802.15.4 для Zigbee и Thread. На борту есть порты USB-C и USB-A, слот microSD, интерфейсы RS485 и CAN, а также 20-контактный разъём расширения GPIO с линиями UART и I2C. Дополнительно предусмотрены аудиокодек ES8389, два усилителя NS4150B, два встроенных микрофона, четыре ADC-кнопки, адресный светодиод WS2812B и кнопки BOOT/RESET. Устройство питается от 5 В и рассчитано на диапазон рабочих температур от −20 до +70 °C.

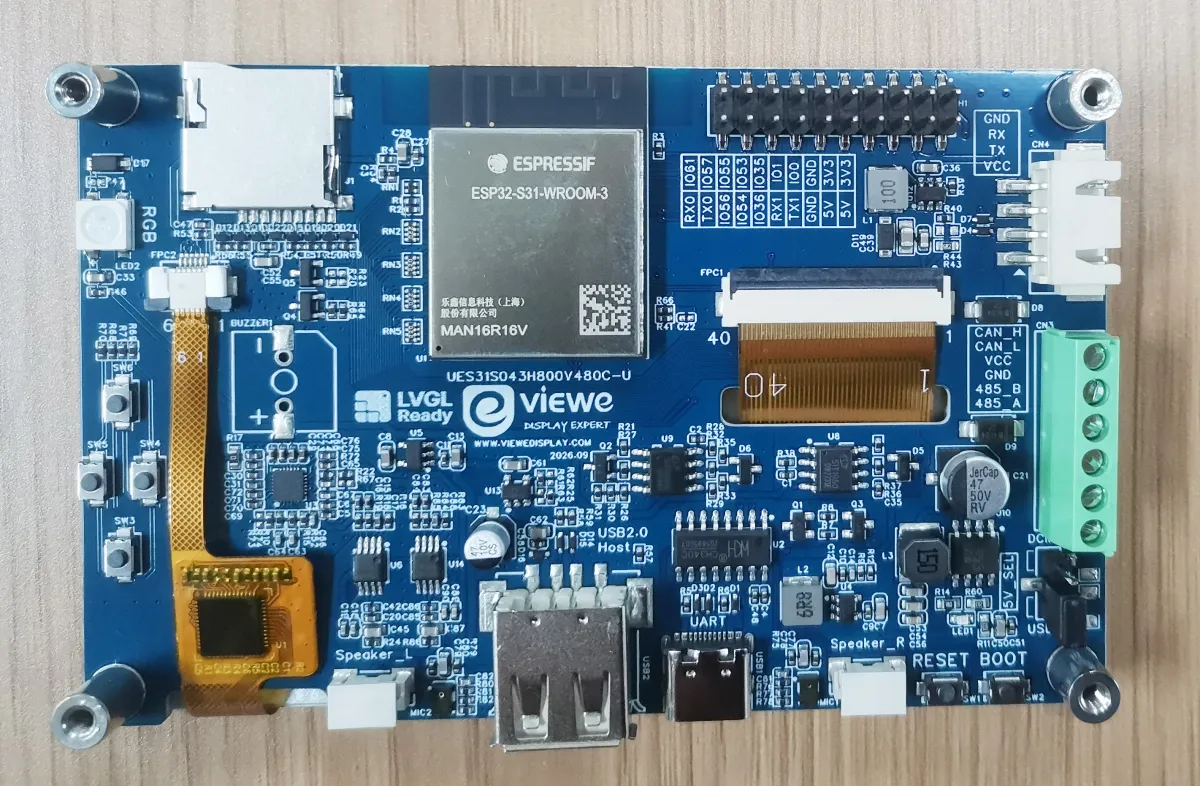

Плата PLCM-UES31S043H800V480C-U с модулем ESP32-S31-WROOM-3. Источник изображения — cnx-software.com

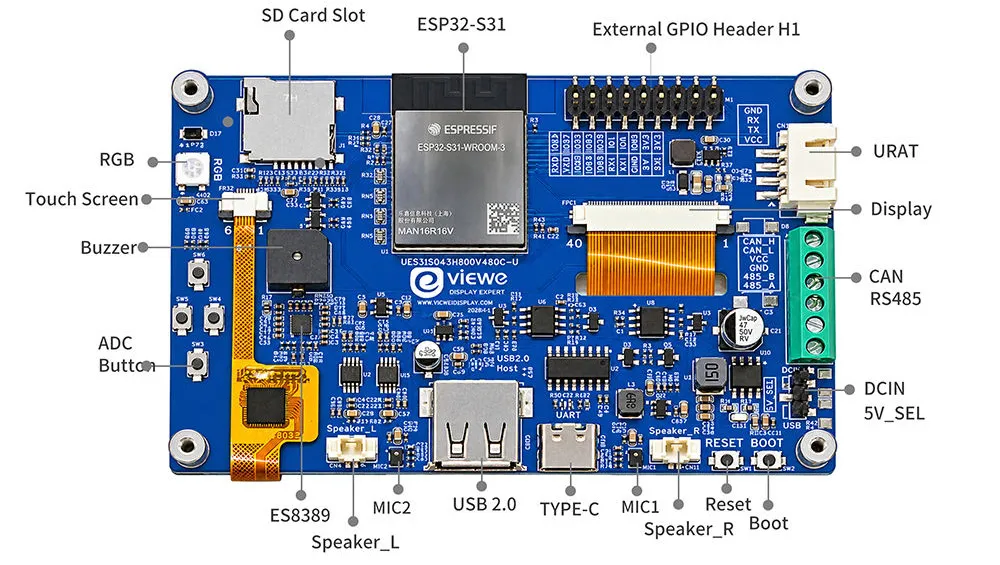

Характеристики VIEWE PLCM-UES31S043H800V480C-U:

• Беспроводной модуль — ESP32-S31-WROOM-3-N16R16V
  • SoC — ESP32-S31NRV16
    • Процессор
      • Высокопроизводительное ядро RISC-V HP (High-performance) RV32IMAFCP на частоте 320 МГц с FPU, SIMD и т. д.
      • Энергоэффективное ядро RISC-V LP (Low-power)
    • Память — 512 КБ SRAM, 32 КБ низкопотребляющей SRAM, 16 МБ PSRAM
    • Беспроводная связь —
      • Wi-Fi 6 (802.11ax) на частоте 2,4 ГГц
      • Bluetooth 5.4 с поддержкой LE Audio, определения направления, Bluetooth Mesh 1.1 и Classic (BR/EDR)
      • Радио 802.15.4 для Zigbee, Thread и Matter
  • Накопитель — 16 МБ флеш-памяти
  • Антенна — печатная (PCB)
  • Размеры — 30 × 22 × 3,5 мм
• Накопитель — слот microSD с поддержкой 4-битного SDMMC / SDIO 3.0
• Дисплей
  • 4,3-дюймовый IPS TFT ЖК-экран с разрешением 800 × 480
  • Расположение субпикселей RGB вертикальными полосами, 16,2 млн цветов, яркость 400 кд/м²
  • Подключение по 40-контактному 24-битному интерфейсу RGB через контроллер ST7262E43-G4
  • Ёмкостная сенсорная панель (CTP) на базе микросхемы GT911
  • Активная область экрана 95,04 мм × 53,86 мм
• Звук
  • Стереокодек Everest ES8389
  • 2 усилителя класса D NS4150B
  • 2 встроенных аналоговых микрофона (MIC1, MIC2)
  • Разъёмы для левого и правого динамиков (2-контактные, 1,25 мм)
• USB
  • Порт USB Type-C для питания 5 В, прошивки и отладки по последовательному порту через CH340C (UART0)
  • Высокоскоростной порт USB 2.0 Type-A, подключённый к OTG PHY
• Расширение
  • 6-контактная клеммная колодка с шагом 5,0 мм с RS485 и CAN
  • Внешний разъём GPIO 2×10 контактов с шагом 2,54 мм для UART0/1, I2C, линий RS485/CAN, 3,3 В/5 В/GND
  • 4-контактный вспомогательный разъём UART с шагом 2,5 мм
• Прочее
  • 4 ADC-кнопки (SW3–SW6), а также отдельные кнопки RESET и BOOT
  • RGB-светодиод WS2812B
  • Зуммер на 3 кГц
• Питание — типично 5,0 В через USB Type-C или контакты DCIN
• Энергопотребление — типично 320 мА / максимум 500 мА (при максимальной яркости подсветки); 100 мА типично (подсветка выключена)
• Размеры — 105 × 67 мм
• Температура — рабочая: −20 ~ 70 °C (ограничение ЖК-экрана); хранения: −30 ~ 80 °C

Поскольку ESP32-S31 пока остаётся предварительным устройством, программировать его можно только через фреймворк ESP-IDF, причём понадобится ветка master с флагом --preview. Производитель выложил на GitHub набор примеров — работа с дисплеем и сенсорной панелью, воспроизведение звука через ES8389, доступ к SD-карте, интерфейсы RS485/CAN и готовый заводской интерфейс на LVGL. Дополнительные сведения об оборудовании и параметрах синхронизации дисплея приведены в вики проекта. Со временем возможна и поддержка Linux: ещё в августе Espressif выпустила предварительную версию Linux BSP для ESP32-S31.

Платы со встроенным экраном и богатым набором периферии такого класса обычно применяют для создания панелей управления, устройств умного дома и промышленных HMI-интерфейсов. Наличие сразу трёх беспроводных стеков — Wi-Fi, Bluetooth и 802.15.4 — позволяет одному устройству одновременно выступать и шлюзом, и элементом управления.

Плата VIEWE на базе ESP32-S31 продаётся за $38,99 в фирменном магазине VIEWE. По данным компании, в ближайшие дни она также должна появиться в её магазине на AliExpress.
