Samsung Foundry завершила собственный tape-out чипа Tesla AI5 — своей версии процессора: серийное производство развернут на заводе в Тейлоре (Техас) по 2-нанометровому техпроцессу
2 нм для AI5 стал сюрпризом — этот техпроцесс ждали лишь в следующем поколении AI6; его появление уже в AI5 указывает, что выход годных у Samsung перевалил за 60%
Tesla выпускает AI5 сразу на двух фабриках — TSMC и Samsung — под рекордные планы по объёму, но первыми чип получат не автомобили, а роботы Optimus и вычислительные кластеры компании
Компания Samsung Foundry завершила tape-out — фиксацию проекта и передачу в производство — своей версии чипа Tesla AI5. Процессор будет выпускаться на заводе в городе Тейлор (штат Техас) по передовому 2-нанометровому техпроцессу. Об этом в соцсети LinkedIn сообщил Джеймс Ким, ведущий инженер Samsung Foundry с 18-летним стажем; вскоре после публикации, когда её растиражировали корейские СМИ, он удалил запись.
Источник изображения - Tesla
Два разных tape-out: это не апрельский анонс
Здесь важно не запутаться: в истории AI5 два tape-out, и означают они разные вещи. Первый случился 15 апреля, когда Илон Маск сообщил, что команда Tesla завершила логический проект чипа и передала финальные файлы обеим фабрикам — TSMC и Samsung. Это была передача проекта производителям.
То, что подтвердил инженер Samsung, — другой, «самсунговский» tape-out. Он означает, что Samsung закончила адаптацию проекта Tesla под собственный техпроцесс — под свои транзисторы, библиотеки ячеек, правила трассировки и слои металлизации — и зафиксировала результат для изготовления пластин. Дальше идут предварительная проверка, изготовление фотошаблонов и первые инженерные образцы. Судя по всему, версия AI5 на техпроцессе TSMC прошла свой tape-out на несколько месяцев раньше самсунговской.
«Чип Tesla-Samsung AI5 прошёл стадию tape-out», — написал Джеймс Ким. «Он будет производиться на заводе в Тейлоре по нашему новейшему 2-нм процессу и вскоре появится в новейших продуктах Tesla. Было честью сотрудничать с выдающимися инженерами Tesla в Пало-Альто и Остине последние несколько месяцев».
Неожиданные 2 нм: почему это важно
Главная интрига — сам техпроцесс. И отрасль, и предыдущие утечки исходили из того, что 2-нм линия Samsung достанется следующему поколению — AI6, — а AI5 соберут на более зрелых нормах. Запись инженера расставила точки: AI5 идёт именно на 2 нм (техпроцесс SF2T с транзисторами Gate-All-Around), причём на том же заводе в Тейлоре, что уже застолблён под AI6.
Для контрактного производителя это сильный сигнал. Готовность ставить на 2-нм линию столь массовый заказ означает, что выход годных у Samsung, по оценкам рынка, перешагнул порог в 60% — уровень, при котором техпроцесс становится пригодным для крупносерийного клиента. Долгие годы Samsung отставала от TSMC по этому показателю, а завод в Тейлоре был многомиллиардной ставкой в поиске «якорного» заказчика. Первые прототипы, к слову, несли маркировку «KR 2613» — то есть были изготовлены в Корее на 13-й неделе 2026 года, ещё до того, как эстафету принял американский завод.
Зачем Tesla сразу две фабрики
Разделение заказа между TSMC и Samsung — это страховка самой критичной для Tesla цепочки поставок. Это две крупнейшие независимые фабрики в мире, и раскладка чипа по обеим означает, что ни авария на одном заводе, ни проседание выхода годных, ни геополитические осложнения не остановят разом всю программу автономности.
Роли распределены так: TSMC на заводе в Аризоне — проверенный «золотой стандарт» по стабильности и крупным сериям; более новая площадка Samsung в Тейлоре — передовые транзисторы Gate-All-Around. Ещё в ноябре Маск пояснял логику: «Немного разные версии чипа Tesla AI5 будут сделаны на TSMC и Samsung просто потому, что они по-разному переводят проект в кремний, но задача в том, чтобы наше ПО работало одинаково». Различия физических кристаллов Tesla прячет за единым программным слоем. Само сотрудничество с Samsung оформлено контрактом на $16,5 млрд, подписанным в июле 2025 года; он же охватывает и производство AI6.
Что известно о самом чипе

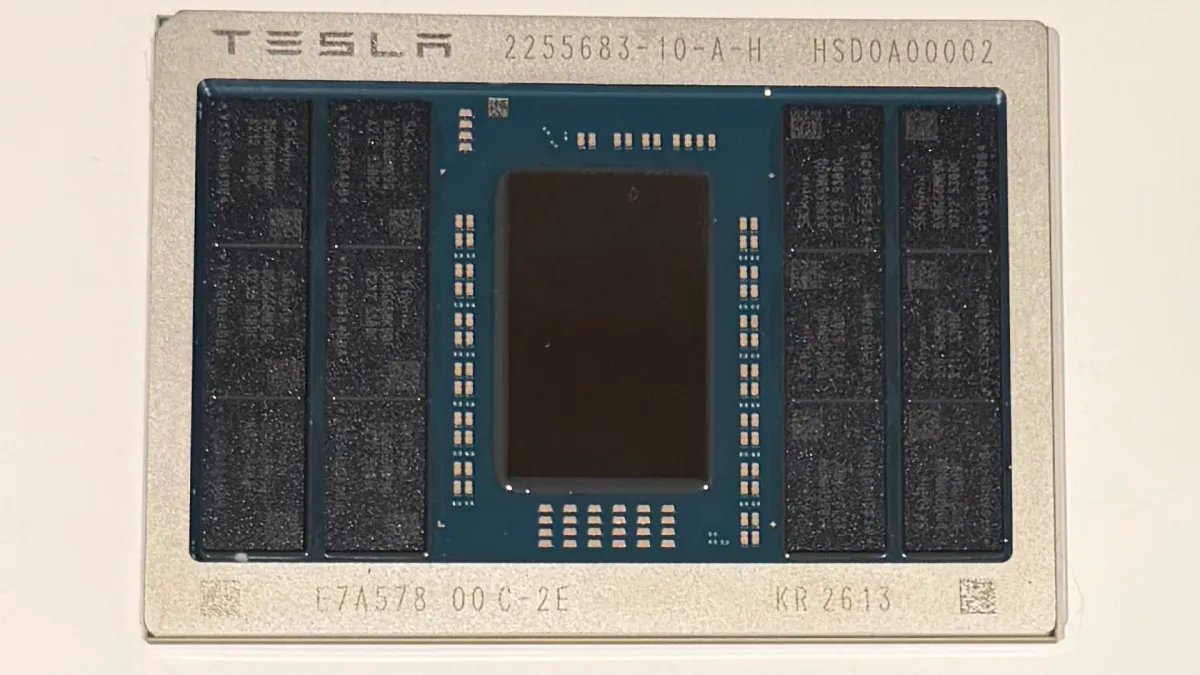

Модуль AI5, показанный весной, устроен так:
- Память: 12 микросхем производства SK hynix — по маркировке это стандартные устройства GDDR6 или GDDR7, размещённые на органической подложке рядом с вычислительным кристаллом.
- Шина памяти: Tesla ширину не раскрывала, но 12 микросхем указывают на широкий внешний интерфейс — вероятно, 384-битную шину.
- Пропускная способность: в зависимости от типа памяти и скоростей — от 768 ГБ/с до 1,5 ТБ/с.
- Вычислительный кристалл: сравнительно компактный — примерно половина ретикла, если опираться на прежние оценки Маска.
- Производительность: точных цифр нет, но Маск обещал в отдельных задачах прирост до 40 раз относительно предшественника AI4.
Когда ждать AI5 — и где он окажется первым
Важная оговорка: tape-out — это старт производства, а не финиш. Впереди фотошаблоны, изготовление пластин, инженерные образцы и заводская квалификация у заказчика. По текущим оценкам, первые образцы с завода в Тейлоре ждут ближе к концу 2026 года, а серийный выпуск — во второй половине 2027-го.
И ещё один нюанс, который часто теряется в заголовках: первыми AI5 получат не автомобили. Маск подтверждал, что чип пойдёт в человекоподобных роботов Optimus и во внутренние вычислительные кластеры Tesla, а машины пока остаются на связке AI4 (на ней же вышел и Cybercab). Прежде чем переводить на AI5 конвейер автомобилей, компании нужны «несколько сотен тысяч готовых плат AI5 у линии» — а такого объёма реально ждать не раньше 2027–2028 годов.
