Компания Sipeed представила, по её собственному заявлению, первый в мире логический анализатор с интерфейсом USB 3.2 и пропускной способностью 10 Гбит/с. Модель SLogic32U3 стала преемником анализатора SLogic16U3 на 3,2 Гбит/с, выпущенного в 2025 году.
Логический анализатор — прибор, который одновременно «слушает» множество цифровых линий и помогает отлаживать интерфейсы вроде SPI, I²C и UART, показывая, какие именно сигналы и в каком порядке по ним идут. Новинка ориентирована на высокоскоростные задачи, где возможностей недорогих анализаторов уже не хватает.
SLogic32U3 с разъёмом USB-C поддерживает до 32 каналов через четыре порта mini HDMI, полосу сигнала 350 МГц и частоту дискретизации до 1400 Мвыб/с на канал при четырёх задействованных каналах (или 200 Мвыб/с на канал при всех 32). Опционально предлагается модуль АЦП.

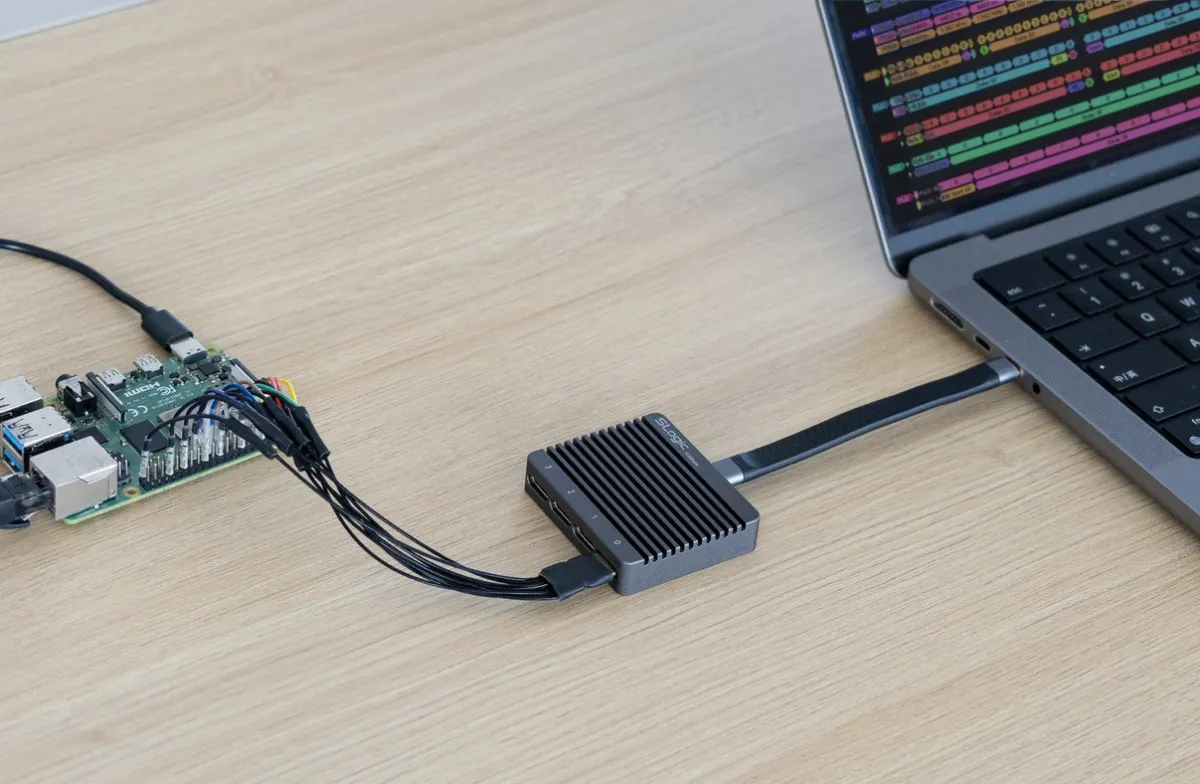

SLogic32U3, подключённый к GPIO-контактам Raspberry Pi и к хосту по USB-C (ноутбуку) с запущенной программой SLogicView
Характеристики SLogic32U3:

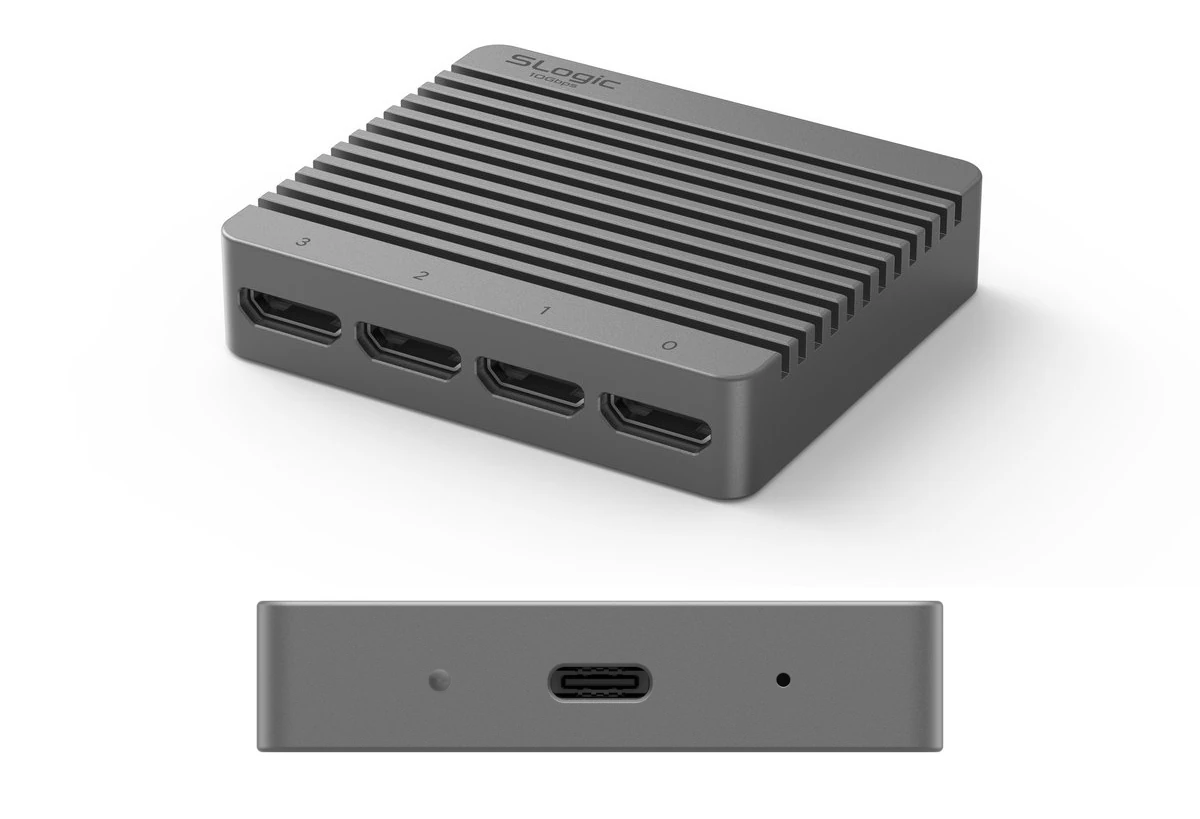

Sipeed SLogic32U3 — компактное устройство без вентилятора с пятью разъёмами: четыре порта mini HDMI для входных сигналов и порт USB-C 3.2 для подключения к хосту
- FPGA — не указана (возможно, производства GOWIN)
- Входные каналы — 32 цифровых канала через 4 разъёма mini HDMI, по 8 каналов на каждый
- Частота дискретизации
- 1400 Мвыб/с при 4 каналах
- 800 Мвыб/с при 8 каналах
- 400 Мвыб/с при 16 каналах
- 200 Мвыб/с при 32 каналах
- Полоса пропускания цифрового сигнала — 350 МГц
- Потоковый буфер FIFO — 2 Гбит DDR3
- Режим захвата — потоковый (чтение в реальном времени); глубина ограничена памятью/диском ПК
- Входное напряжение сигнала — 0–10 В
- Регулируемое пороговое напряжение — 0–6 В с шагом 0,1 В
- Входное сопротивление — 100 кОм (цифровой вход)
- Типы триггеров — комбинации по нескольким каналам и фронтам (SLogicView, sigrok-cli)
- Опциональный модуль АЦП — 4 канала, 8 бит, 100 Мвыб/с, аналоговая полоса 10 МГц, безопасный вход ±15 В
- Поддерживаемые протоколы — более 150, включая SPI, I²C, UART, JTAG, CAN и Modbus
- Интерфейс подключения к хосту
- порт USB 3.2 Gen2 x1 Type-C (10 Гбит/с)
- реальная скорость потока — 800 МБ/с (6,4 Гбит/с)
- Дополнительно
- коаксиальный экранированный кабель 15 см и провода-перемычки из PTFE
- простое обновление по воздуху (OTA), которого не было в прежних логических анализаторах Sipeed
- Питание — от USB, 5 В при 65 мА
- Габариты — 59 × 51 × 13 мм (фрезерованный алюминиевый корпус)
По данным Sipeed, SLogic32U3 работает в Windows 10/11 (64 бита), 64-битной Linux на x86, macOS (Apple Silicon) и Android (через браузер). Большинство пользователей, вероятно, выберут фирменную программу SLogicView, но анализатор совместим и с ngscopeclient, sigrok-cli/PulseView, SLogicWeb и приложением сообщества ALL LOGIC. Ссылки на загрузку всех вариантов выложены на GitHub — за исключением веб-версии SLogicView.
Подробная документация по аппаратной и программной части доступна на вики проекта.

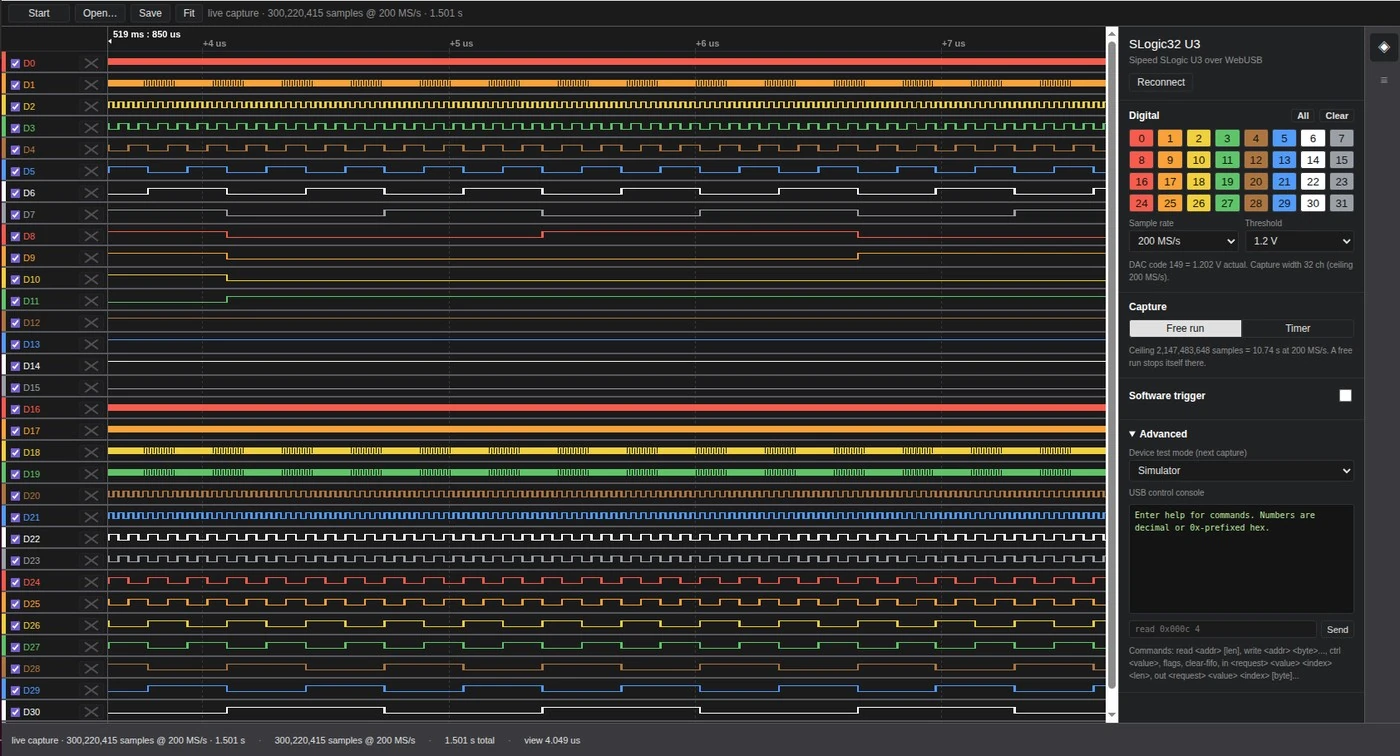

SLogicWeb с 32 каналами
После нескольких месяцев анонсов Sipeed запустила сбор средств на SLogic32U3 на платформе Kickstarter: заявленная цель в 50 000 гонконгских долларов (около 6400 долларов США) была достигнута уже за пару часов.
Базовый вариант устройства по программе раннего доступа оценивается в 129 долларов, доставка добавляет от 60 до 140 гонконгских долларов в зависимости от страны. Если всё пойдёт по плану, первые отправки участникам кампании ожидаются к концу ноября 2026 года.
