Автор YouTube-канала Clough42 начал сборку нового шкафа управления станком с ЧПУ и воспользовался этим, чтобы показать, почему весь шкаф сначала полностью моделируется в CAD и только потом заказываются детали и начинается физическая сборка.

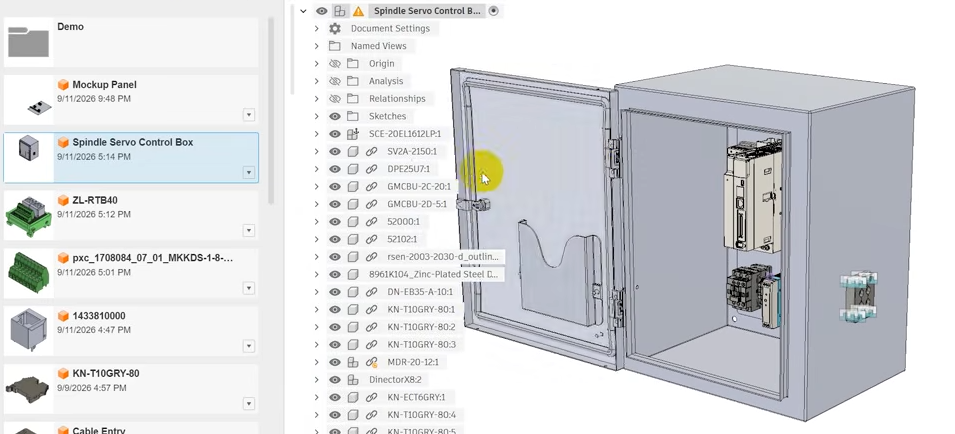

Источник изображения — hackaday.com
Зачем моделировать заранее
Может показаться, что это лишняя работа, но ответ простой: никаких сюрпризов и лишних трат. Автор собрал уже немало подобных шкафов, и опыт показывает: каждый раз что-то оказывается не так, как ожидалось.
Шкаф управления ЧПУ — это металлический корпус, внутри которого на монтажной панели и DIN-рейках размещаются драйверы двигателей, блоки питания, контроллер, автоматические выключатели, реле и клеммы. Всё это должно поместиться с запасом под проводку и охлаждение, а ошибка в размерах обнаруживается обычно лишь тогда, когда дорогие комплектующие уже куплены.
На практике всё не так просто
Смоделировать шкаф целиком кажется лёгкой задачей: крупные поставщики промышленного оборудования давно без проблем дают скачать 3D-модели своих компонентов. Однако в реальности процесс полон мелких подвохов:
- импортированный файл STEP может не содержать удобных точек привязки, к которым легко выровнять деталь;
- корпус шкафа нередко приходит единым телом, без отдельной двери;
- тем более дверь не сделана подвижной на петлях, поэтому проверить, как она открывается, сразу не получится.
STEP — это универсальный формат обмена трёхмерной геометрией между CAD-системами. Он переносит форму детали, но не сохраняет историю построения и параметры, поэтому такую модель сложнее редактировать и использовать в сборке.
Решения в Fusion 360
В видео Clough42 показывает, как справиться со всеми этими и другими проблемами в Autodesk Fusion 360. С помощью нескольких несложных приёмов разметка всего шкафа в CAD становится вполне посильной задачей.
Планирование до покупки и сборки — по сути разновидность прототипирования. Оно помогает выявить проблемы и устранить их до того, как они станут дорогостоящими. Тот же принцип применим и к проектированию любых изделий: если заранее смоделировать всё целиком, можно избежать банальных промахов вроде рукоятки отвёртки, которую невозможно вынуть из держателя, потому что её зажимают соседние биты.
