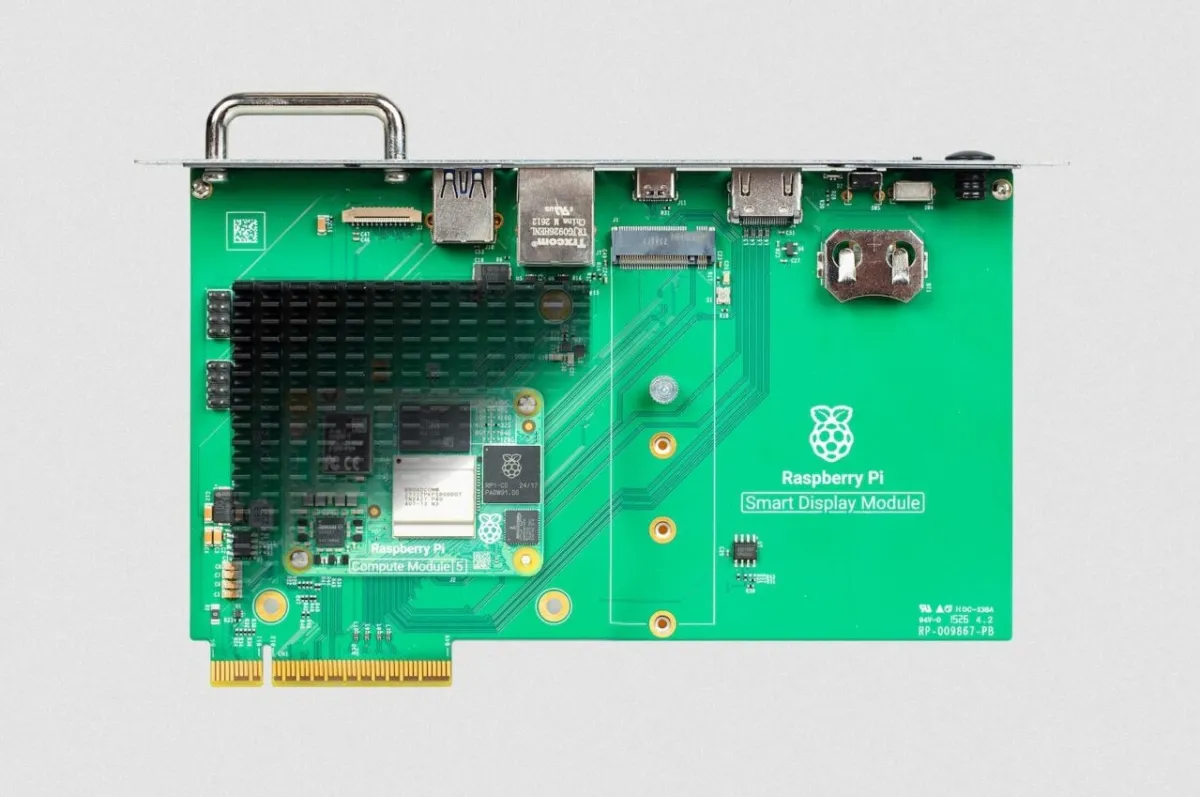

Raspberry Pi Smart Display Module — это плата-носитель для Compute Module 5, совместимая со спецификацией Intel Smart Display Module (SDM), а точнее с её более крупным форм-фактором SDM-L (в отличие от компактного варианта SDM-S).
Стандарт Intel SDM существует уже несколько лет: первые подобные платы, такие как Axiomtek SDM300s в формате SDM-S, появлялись в профильных обзорах ещё в 2018 году. Такие карты рассчитаны на установку в совместимые панели для цифровых вывесок, информационные киоски, POS-терминалы и подобные устройства. Они используют стандартный 98-контактный краевой разъём PCIe с линиями USB 3.0, HDMI 1.4/2.0, I2C/UART/SPI, а также Ethernet, выход HDMI, порты USB и слот расширения M.2.
Основные характеристики Raspberry Pi Smart Display Module:

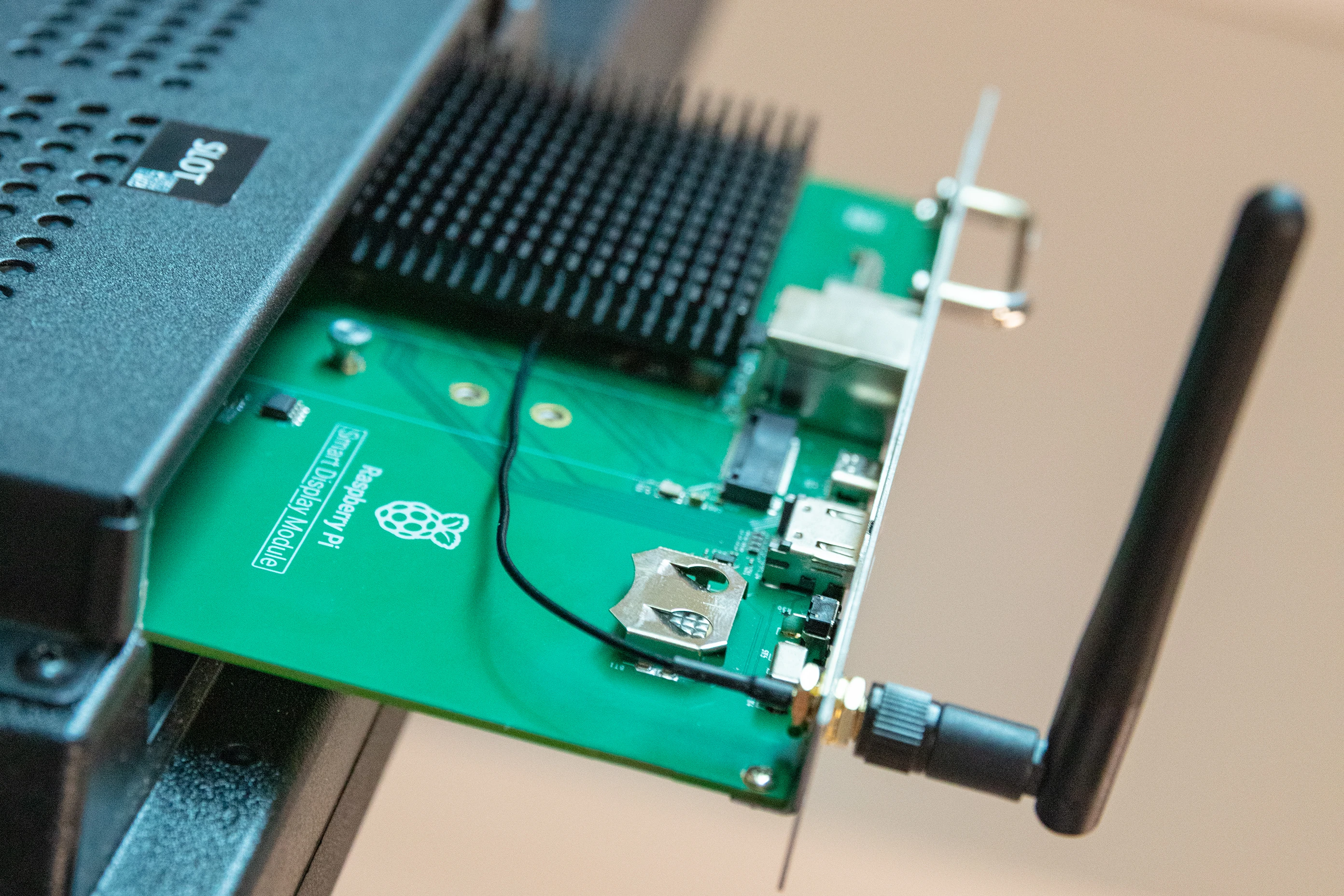

Установка модуля Raspberry Pi Smart Display Module в совместимую SDM-панель
- Совместимость с Raspberry Pi Compute Module 5
- Видеовыход — полноразмерный порт HDMI 2.0
- Камера — внутренний 22-контактный разъём MIPI DSI/CSI-2
- Сеть
- Порт Gigabit Ethernet (RJ45)
- Wi-Fi 5 и Bluetooth 5.2 (на CM5) с антенным разъёмом U.FL
- USB
- Порт USB 3.0 Type-A
- Порт USB 2.0 Type-C — только для прошивки Compute Module 5
- Стандартный краевой разъём Intel SDM (96-контактный PCIe x8)
- HDMI 2.0
- USB 3.0
- 2× I2C
- SPI общего назначения
- UART
- Расширение — слот M.2 M-key PCIe для модулей 2230, 2242, 2260 и 2280 (обычно накопитель или ИИ-ускоритель)
- Прочее
- Переключатель режима загрузки
- Внешняя кнопка питания
- Светодиодный индикатор
- Разъём для батарейки RTC (CR2032)
- Крепление для Raspberry Pi Antenna Kit
- Питание — +12 В и +3,3 В через разъём SDM (уточняется)
- Размеры — 193 × 115 × 25 мм
- Масса — 225 г в полной сборке; 146 г как отдельный модуль
- Срок поставки — доступен как минимум до января 2036 года

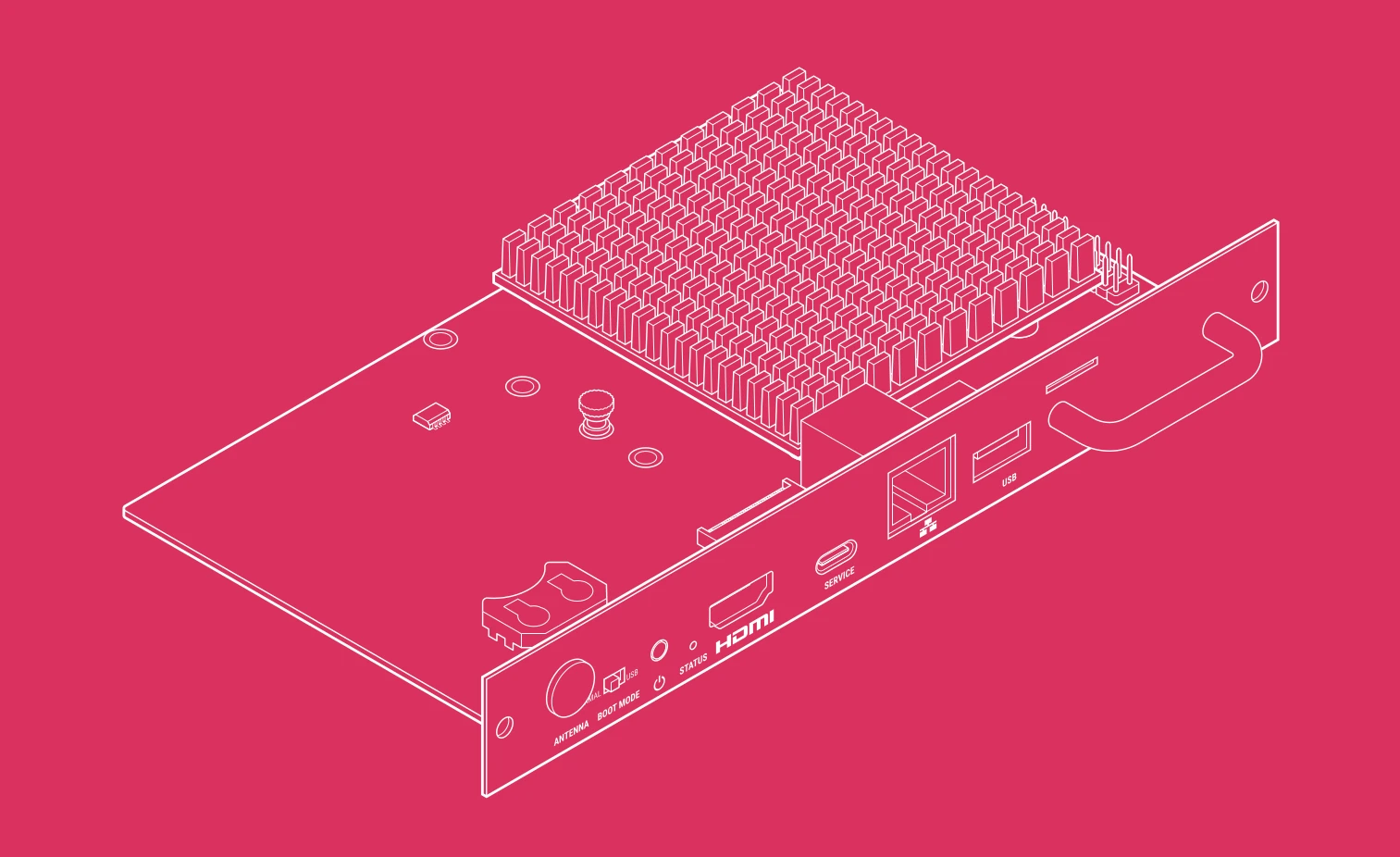

В комплект Raspberry Pi Smart Display Module входят пассивный алюминиевый радиатор, четыре винта M3 для его крепления, два винта M2 для фиксации Compute Module 5 и винт для крепления накопителя M.2.
Отдельного программного обеспечения для этой платы-носителя нет, поэтому большинство пользователей, вероятно, установят Raspberry Pi OS вместе с предпочитаемой CMS-системой для управления цифровыми вывесками. Готового списка рекомендованных дисплеев Raspberry Pi не приводит, однако модуль разрабатывался совместно с Sharp Display Solutions Europe, так что с их панелями он наверняка проходил проверку. Среди подходящих продуктов — крупноформатные дисплеи Sharp серии MESSAGE, второе поколение серии M и шестое поколение серии P.
Raspberry Pi Smart Display Module продаётся по цене $30 без учёта налогов и доставки у авторизованных дистрибьюторов. Дополнительные подробности доступны на странице продукта.
