Чем меньше становятся электронные компоненты, тем более незаменимым инструментом делается микроскоп для любой тонкой работы. Однако при осмотре электроники, и особенно паяных соединений, энтузиаст под ником Corebb счёл вид строго сверху слишком ограничивающим — и собрал собственный микроскоп с вращающимся обзором под углом сбоку.

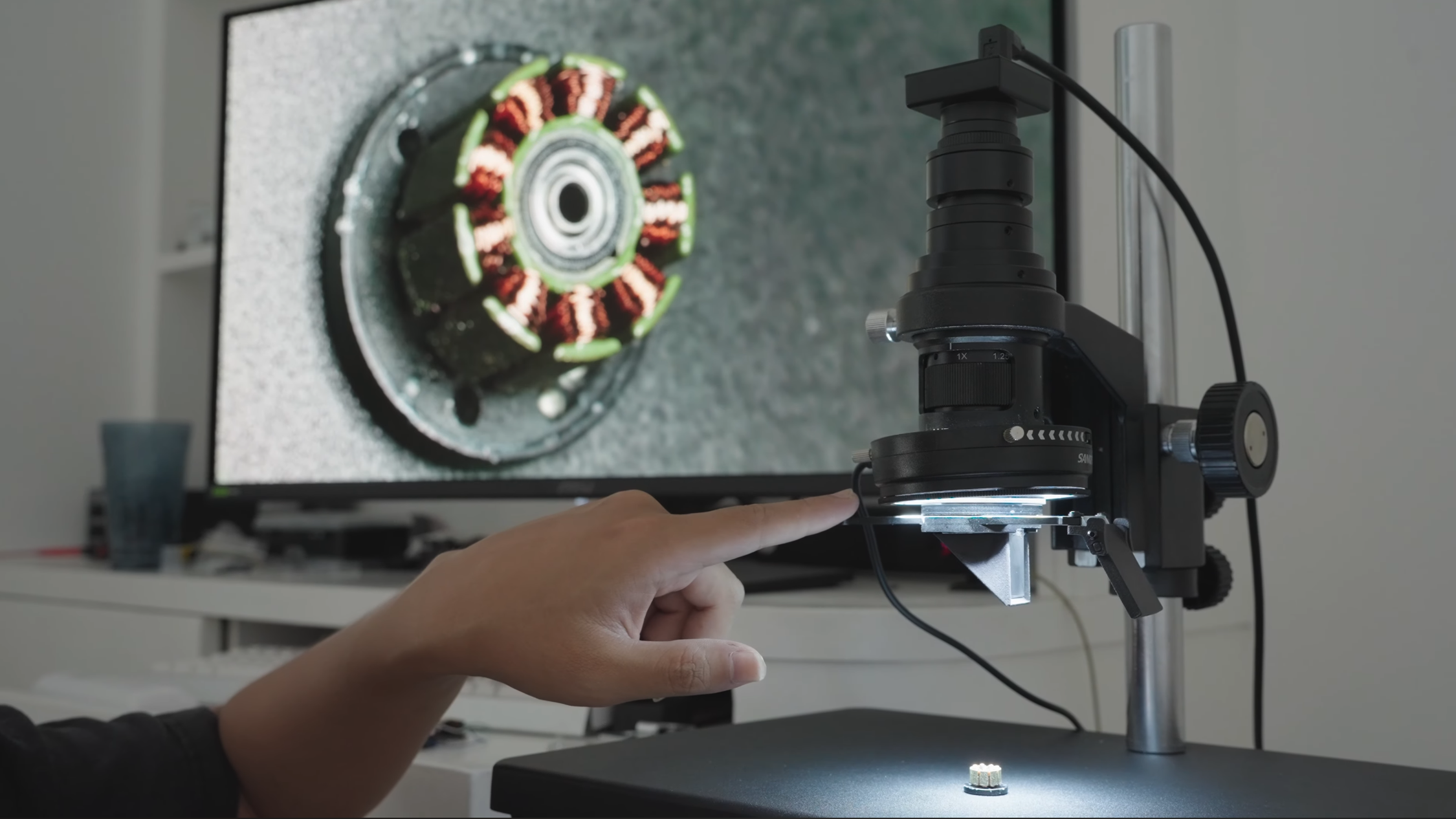

Сам микроскоп построен на базе промышленного объективного блока с C-креплением и USB-камеры. Объектив обеспечивает переменное увеличение до 200×, чего для работы с электроникой более чем достаточно, и установлен на регулируемой стойке, позволяющей смещать точку фокуса. В пару к нему идут светодиодное кольцо подсветки и два поляризационных фильтра: один на объективе, другой на осветительном кольце. Когда их разворачивают на 90 градусов друг к другу, они устраняют блики от отражающих поверхностей.
Чтобы рассматривать объекты сбоку, Corebb сделал съёмный адаптер-насадку. В нём пара зеркал ловит вид сбоку от предмета и направляет его через основной объектив микроскопа. Дополнительная вогнутая линза компенсирует возросшую длину оптического пути, а шарикоподшипники позволяют всему адаптеру вращаться вокруг микроскопа и снимать объект под любым углом.
Сначала автор попробовал напечатать адаптер на 3D-принтере, но обнаружил, что из-за гибкости пластика возникает слишком сильное дрожание. Выточенная из алюминия деталь оказалась не только жёстче — она ещё и уменьшила тени, позволив сделать опоры тоньше. Адаптер крепится к микроскопу на небольших магнитах, которые стабильно удерживают оптический путь в одной оси.
Это не первый пример паяльного микроскопа с боковым обзором, но данный вариант выглядит заметно доступнее фабричных решений. Подобная насадка — удачная иллюстрация того, как недорогой самодельный инструмент закрывает задачу, для которой профессиональное оборудование стоит в разы дороже.
