Автор видеоканала Bob the Science Guy до сих пор помнит, как пользоваться логарифмической линейкой. Умножение и деление на ней запоминаются легко, а если порядок действий всё же вылетел из головы, его нетрудно восстановить — было бы понимание того, как устроен инструмент. Но что делать с синусами, косинусами и квадратными уравнениями? Этим темам Боб посвящает отдельные видеоролики, и они пригодятся каждому, кто хочет найти практическое применение своей коллекции линеек.
Как на самом деле работает логарифмическая линейка
Секрет линейки в том, что она обманчиво проста. Шкалы на ней нанесены в логарифмическом масштабе, поэтому, сдвигая подвижную часть относительно неподвижной, вы по сути складываете логарифмы чисел, а затем считываете результат, то есть берёте антилогарифм. Деление работает по тому же принципу, только логарифмы не складываются, а вычитаются.
У такого способа есть важная особенность: линейка показывает лишь последовательность значащих цифр, но не говорит, где стоит запятая. Выражения 2×3, 2×3000 и 200×300 дают на шкале одни и те же цифры результата — 6, — а порядок величины приходится определять самостоятельно, прикидывая ответ в уме. Без интуиции о масштабе ответа линейка бесполезна.
Почему сложение — слабое место линейки
Всё становится ещё хитрее, когда речь заходит о сложении и вычитании. Линейка складывает логарифмы, а не сами числа, поэтому обычная сумма двух чисел на ней напрямую не вычисляется — для неё нет готовой шкалы. Эту часть расчёта приходится делать в голове или на бумаге, что отчасти лишает инструмент смысла.
Боб показывает, как с помощью школьной математики превратить задачи, которые выглядели бы как сложение, в тригонометрические задачи. На первый взгляд тригонометрия только усложняет дело, но на линейке именно такой обходной путь часто оказывается проще: синус, косинус и тангенс считываются прямо со шкал, и задачу удаётся решить, не прибегая к сложению вручную.
Тригонометрия вместо сложения
Чтобы понять идею, полезен классический пример. Допустим, нужно найти длину гипотенузы по двум катетам a и b, то есть вычислить корень из суммы квадратов. Складывать квадраты на линейке неудобно, зато можно сначала найти угол, тангенс которого равен отношению b/a, а затем разделить один из катетов на косинус или синус этого угла. Сложение превращается в цепочку из деления и перехода между шкалами. Это лишь иллюстрация общей идеи — конкретные приёмы в роликах Боба могут отличаться, но принцип «заменить сложение тригонометрией» остаётся тем же.
Для этого на многих тригонометрических линейках есть дополнительные шкалы S (синусы) и T (тангенсы). Косинус обычно не выносят на отдельную шкалу: его находят через дополнительный угол, ведь косинус угла равен синусу его дополнения до 90°. Поэтому уверенное обращение с такими шкалами требует чуть больше практики, чем простое умножение, но и возможностей даёт заметно больше.
Что стоит учитывать, берясь за линейку сегодня
Точность вычислений на линейке ограничена длиной шкал и остротой зрения: у классической модели обычно получается около трёх значащих цифр. Для инженерных прикидок и учебных задач этого достаточно, а сам процесс хорошо развивает чувство порядка величин и понимание того, как связаны между собой логарифмы, степени и тригонометрические функции.
Если настоящей линейки под рукой нет, начать можно с онлайн-симулятора в браузере. Для удобства лучше раскрыть его на весь экран и показать обе стороны инструмента — именно на обороте у многих моделей расположены тригонометрические шкалы.

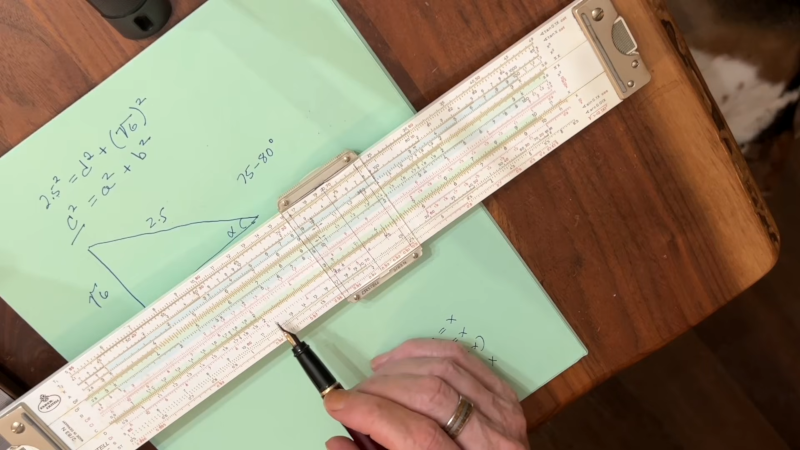

Один из роликов Боба с разбором таких приёмов приведён ниже — его стоит посмотреть, если хочется увидеть расчёты на линейке в действии.
