Автор YouTube-канала Buy It Fix It спас от мусорного бака 16-портовый сетевой коммутатор Ubiquiti, который в новом состоянии стоит около £300, и взялся за его ремонт. Неисправность выглядела серьёзной: четыре порта вместе с функцией питания по Ethernet работали со сбоями, и можно было ожидать долгой диагностики. Однако стоило снять крышку, как причина стала почти очевидной.
Что такое PoE и за что отвечает контроллер
Технология Power over Ethernet (PoE) позволяет передавать по одному витому кабелю и данные, и электропитание. Благодаря ей IP-камеры видеонаблюдения, точки доступа Wi-Fi и IP-телефоны не нуждаются в отдельных блоках питания. Базовый стандарт IEEE 802.3af выдаёт до 15,4 Вт на порт, PoE+ (IEEE 802.3at) — до 30 Вт, а более новый IEEE 802.3bt — до 60–90 Вт.
В коммутаторе питанием портов управляет специальный контроллер PoE. Он проверяет, поддерживает ли подключённое устройство питание по кабелю, определяет его класс мощности, включает подачу напряжения через силовые транзисторы и следит за током, отключая порт при перегрузке. Один такой контроллер может обслуживать сразу группу портов, поэтому его выход из строя обычно выводит из работы несколько гнёзд одновременно.
Дыра в корпусе микросхемы

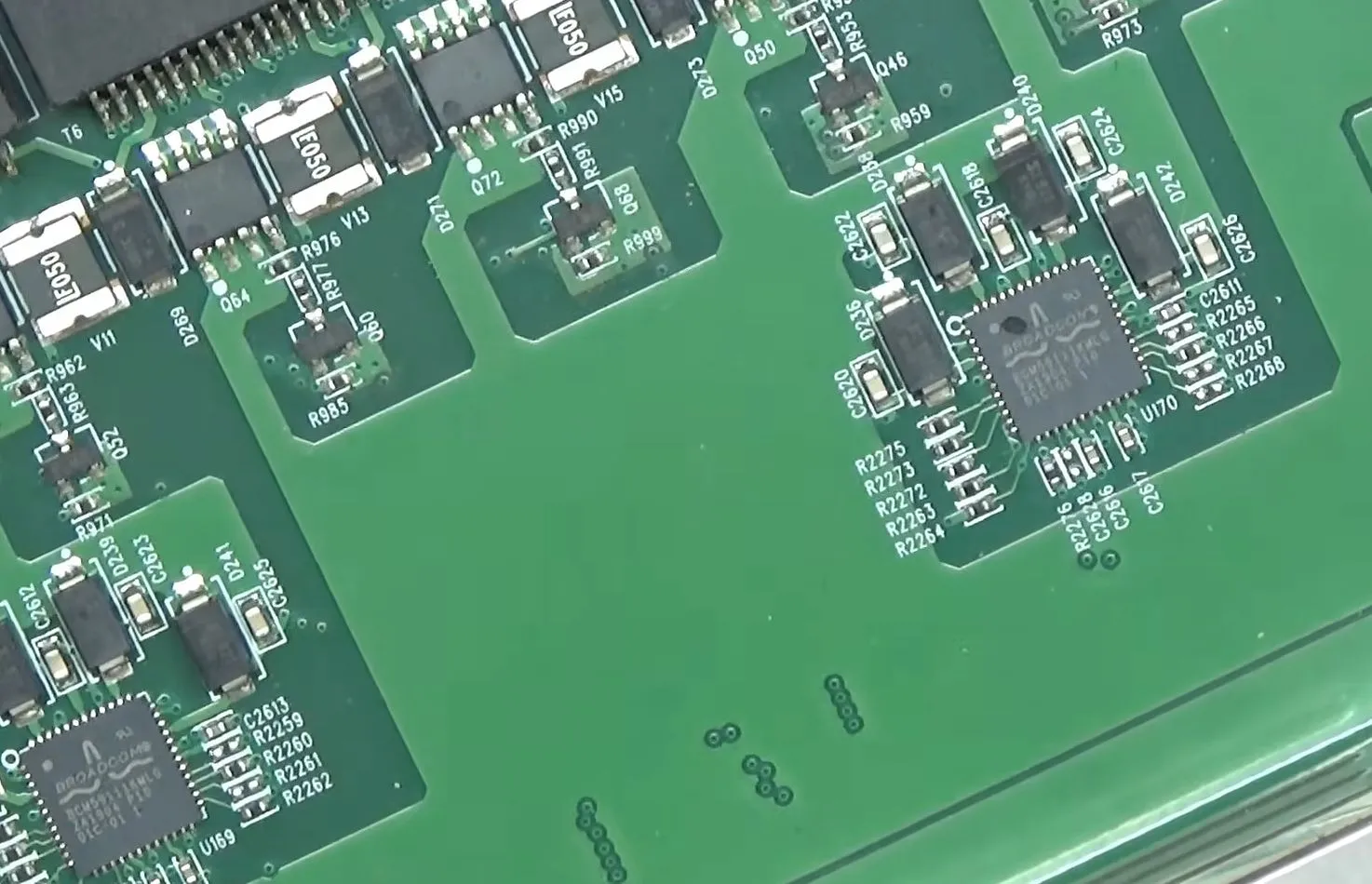

На одном из контроллеров Broadcom BCM5911 обнаружился подозрительный скол: из пластикового корпуса микросхемы был буквально выбит кусок. Дальнейшая проверка связанных с ним компонентов показала, что сгорели и оказались пробиты накоротко ещё несколько MOSFET-транзисторов и диод.
Что именно случилось с подключённым к коммутатору Ethernet-устройством, неизвестно, но оставленный им след разрушений едва не погубил весь коммутатор. Подобные повреждения характерны для короткого замыкания или сильного скачка напряжения в линии, при котором ток через порт многократно превышает допустимый.
Главная сложность — найти замену
Сложнее всего оказалось раздобыть новую микросхему Broadcom: крупные авторизованные дистрибьюторы электронных компонентов вроде Digikey и Mouser её больше не продают. Выручил AliExpress, где контроллер нашёлся всего за £1,84.
У такой покупки есть известные риски. Под видом новых на маркетплейсах нередко продают:
- микросхемы, выпаянные из списанных плат;
- подделки с перемаркированным корпусом;
- заводской брак, не прошедший контроль качества.
В этом случае повезло: чип, судя по всему, оказался оригинальным. После установки нового контроллера и замены повреждённых компонентов все четыре проблемных порта снова заработали, в том числе смогли запитать подключённую PoE-камеру.
Итог: ремонт за £5 вместо покупки за £300
Общие затраты на детали составили около £5, не считая потраченного времени. За эти деньги удалось вернуть в строй вполне достойный PoE-коммутатор с 16 портами Ethernet и двумя слотами SFP, в которые устанавливаются модули для оптических или медных линий связи. Для сравнения, новое устройство такого класса обошлось бы в десятки раз дороже.
История хорошо показывает, что дорогую сетевую технику с неисправными портами не стоит сразу списывать. Если повреждение локальное, а нужные компоненты удаётся найти, ремонт может обойтись в считанные проценты от стоимости нового оборудования и заодно избавить мир от ещё одной единицы электронного мусора.
