Находить недорогую сломанную технику, покупать её и возвращать к жизни — давняя традиция среди энтузиастов с ограниченным бюджетом. Правда, есть устройства, ремонт которых настолько сложен, что за них обычно не берутся. Но один мастер оказался смелее большинства и восстановил альтиметрические часы Casio AW-330-AT с повреждённой внутренней начинкой.
Что такое альтиметрические часы
Альтиметрические часы — это наручный прибор со встроенным барометрическим высотомером: он измеряет атмосферное давление и по нему вычисляет высоту над уровнем моря. Такие модели ценят туристы, альпинисты и любители активного отдыха, а Casio давно известна линейками прочных «неубиваемых» часов, рассчитанных на суровые условия.
Модель AW-330-AT — как раз из этой категории: гибридные часы с аналоговыми стрелками и жидкокристаллическим дисплеем. Именно сочетание механической и электронной частей и делает их ремонт нетривиальным.
Отдельная сложность любой подобной реставрации — последствия протёкшей батарейки. Вытекший электролит разъедает дорожки и контакты, а продукты коррозии нарушают проводимость, из-за чего устройство может вовсе не подавать признаков жизни даже со свежим элементом питания.
В каком состоянии достались часы
Снаружи часы выглядели неплохо, если не считать отсутствующего ремешка, который легко заменить. А вот внутри батарейка потекла, и на новые элементы питания часы никак не реагировали. Чистка внутренностей изопропиловым спиртом, возвращение на место пластикового изолятора и выправление погнутых контактов позволили оживить хотя бы часть сегментов ЖК-дисплея, а два дня вращения заводной головки сгладили сопротивление в аналоговом механизме.
Чтобы заставить дисплей работать как следует, часы пришлось разобрать, действуя особенно аккуратно рядом с датчиком высоты. Что именно было не так с экраном, долго оставалось неясным: контроллер, судя по всему, работал исправно, а несколько раундов чистки и подгонки ZEBRA-коннектора (токопроводящей резиновой прокладки между платой и дисплеем) ничего не меняли.
Замена экрана и проверка в Альпах

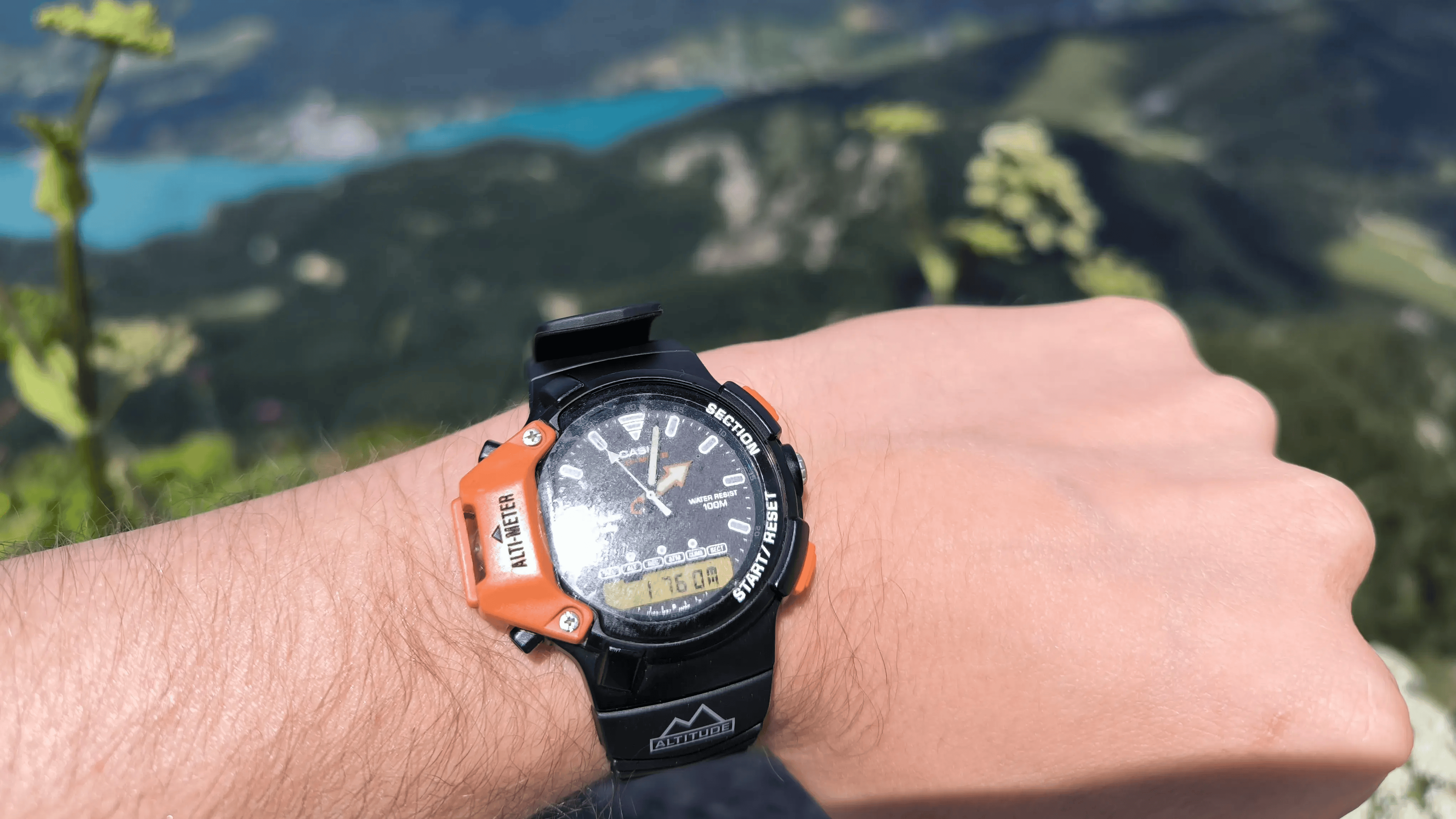

В итоге мастер просто купил новый экран. При ближайшем рассмотрении оказалось, что химикаты из потёкшей батарейки, вероятно, растворили часть прозрачных контактов из оксида индия-олова (ITO) на старом дисплее — а это тончайший проводящий слой, без которого ЖК-сегменты попросту не включаются. С новым экраном часы заработали, и их проверили в поездке в Альпы: после пары калибровок высотомер показывал вполне точные значения.
Чаще всего в историях о доработках часов Casio фигурирует культовая модель F91W — её то превращают в средство для бесконтактной оплаты, то переделывают в подобие смарт-часов, то отправляют на глубину в 5000 метров. На этом фоне возвращение к жизни редкого альтиметра смотрится особенно любопытно и лишний раз показывает, сколько инженерного удовольствия может доставить спасение, казалось бы, безнадёжного гаджета.
