Первые доступные потребителям пульты дистанционного управления были устроены на удивление примитивно: они общались с устройством при помощи звука, видимого света или даже обычных проводов. Прошло немало лет, прежде чем индустрия стандартизировалась вокруг инфракрасного и радиочастотного (RF) сигнала, и ещё больше времени ушло на то, чтобы пульты стали по-настоящему надёжными и о них перестали думать вовсе.
Сегодня готовые радиомодули стали настолько дешёвыми и доступными, что собрать на их основе собственный пульт под конкретную задачу — дело нескольких вечеров. Именно так поступил энтузиаст, у которого внезапно перестал работать штатный пульт от гаражных ворот.
Передатчик и приёмник на распространённых частотах вроде 433 МГц стоят копейки, но сами по себе они бесполезны без минимальной обвязки. Передатчик работает в паре с энкодером: нужный двоичный код задаётся жёсткой распайкой выводов на питание и землю. Этот код уходит в эфир, а приёмник со встроенным декодером слушает именно его.
Когда коды совпадают, декодер меняет состояние одного из своих выводов. В данном проекте этот вывод просто замыкает контакты штатной кнопки гаражного пульта и подаёт сигнал на открытие ворот. Подобную логику обеспечивают классические пары микросхем вроде PT2262/PT2272.

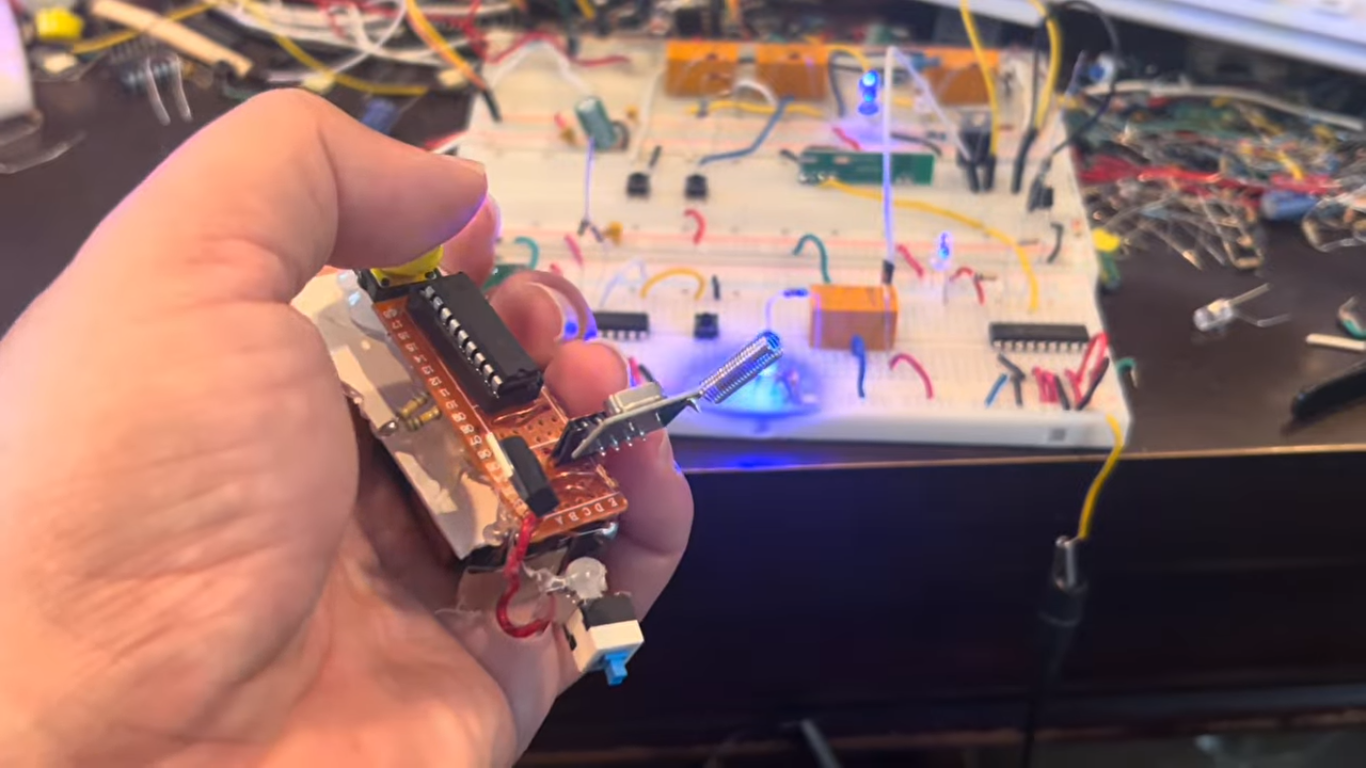

Готовый пульт с единственной кнопкой выглядит как реквизит из научной фантастики 1950-х, но свою задачу решает безупречно. Это куда проще, чем перепрограммировать проприетарный пульт, искать замену у давно исчезнувшего производителя или возиться с экзотической частотой.
Главный вывод прост: получив доступ к физической начинке устройства, нередко обнаруживаешь, что управление сводится к банальному замыканию контактов. А замкнуть их способно что угодно — от куска провода до радиопередатчика.
