LILYGO T-Halow P4 — компактная отладочная плата формата M.2, которая объединяет микроконтроллер ESP32-P4, беспроводной сопроцессор ESP32-C6 и модуль Taixin TX-AH с поддержкой Wi-Fi HaLow для дальней беспроводной связи. (Wi-Fi HaLow — это стандарт 802.11ah, который работает на субгигагерцовых частотах и обеспечивает большую дальность, чем обычный Wi-Fi, при меньшем энергопотреблении.)

Размеры платы — всего 80 × 22 мм (M.2 2280). Для вывода GPIO и других интерфейсов используется разъём M.2 B-key, чтобы плату можно было встроить в собственные несущие платы. Она поддерживает камеры MIPI CSI и дисплеи MIPI DSI, а также аппаратное кодирование видео H.264 до 1080p30, что делает её подходящей для компактных IoT-шлюзов, удалённых камер и промышленного мониторинга.

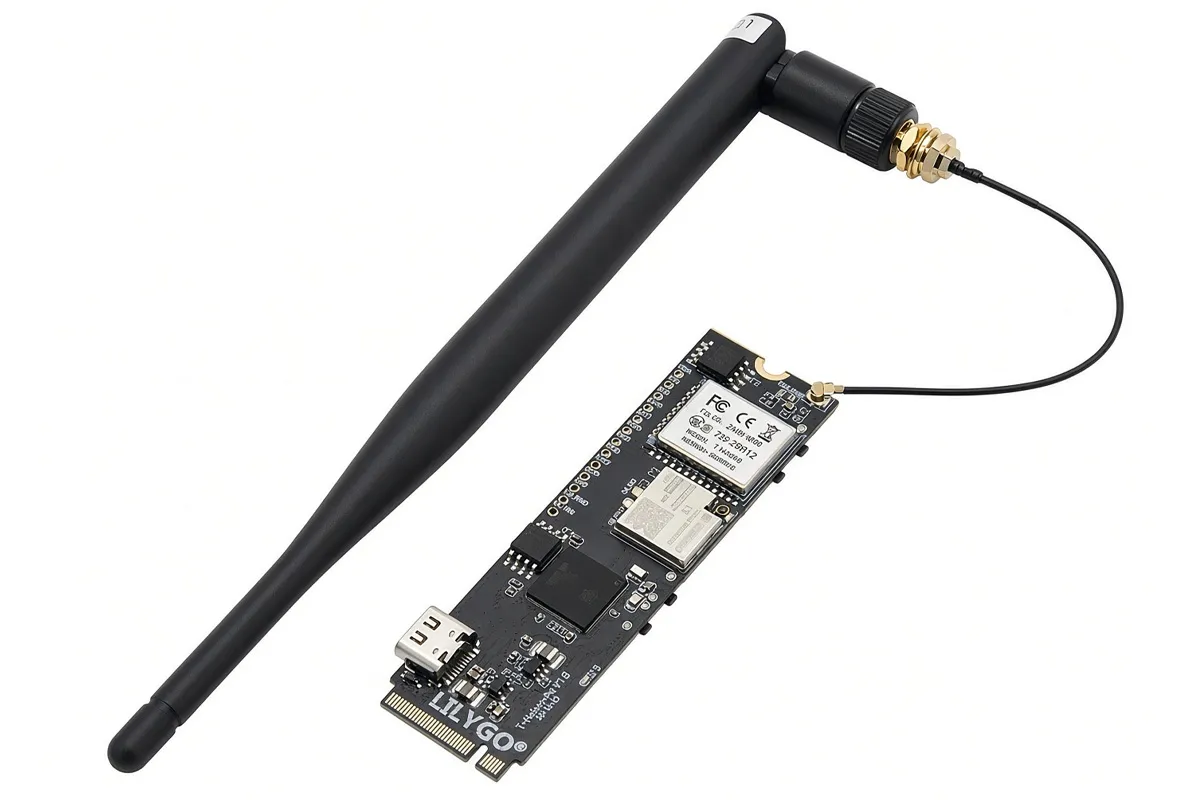

Плата LILYGO T-Halow P4 формата M.2 2280

реклама кормит Уточку 🦆

Характеристики LILYGO T-Halow P4:

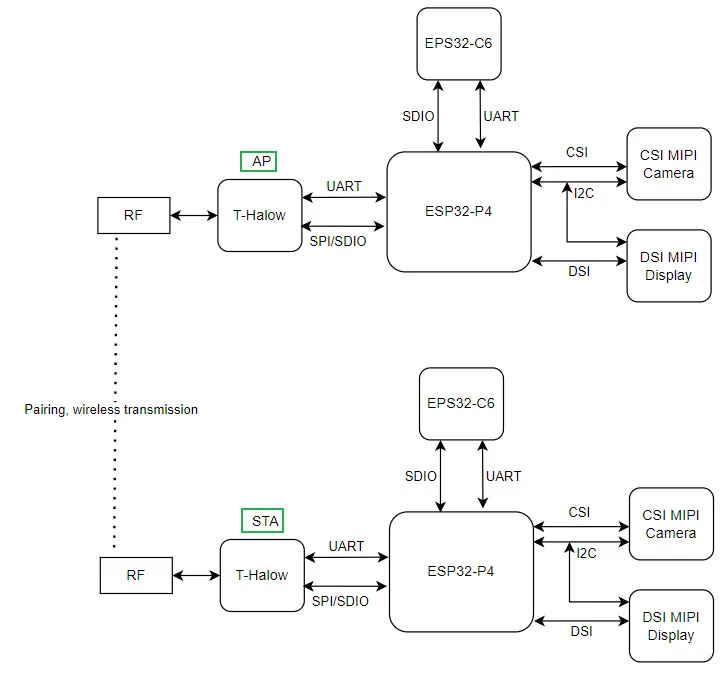

Блок-схема LILYGO T-HaLow P4 (две платы)Блок-схема LILYGO T-HaLow P4 (две платы)

  • Система на кристалле — Espressif Systems ESP32-P4NRW32X
    • Процессор
      • Двухъядерный RISC-V до 400 МГц с расширениями для ИИ и FPU одинарной точности
      • Одноядерный маломощный (LP) микроконтроллер RISC-V до 40 МГц
    • Графика — 2D-ускоритель Pixel Processing Accelerator (PPA)
    • Видеоблок — поддержка кодеков H.264 и JPEG
    • Память — 768 КБ HP L2MEM, 32 КБ LP SRAM, 8 КБ TCM, 32 МБ PSRAM (по данным GitHub и вики; на странице продукта указано 8 МБ)
    • ПЗУ — 128 КБ HP ROM, 16 КБ LP ROM
  • Накопитель — 16 МБ флеш-памяти QSPI NOR
  • Интерфейс дисплея — 2-линейный разъём MIPI DSI для внешних экранов с поддержкой сенсорного ввода
  • Интерфейс камеры — 2-линейный разъём MIPI CSI с поддержкой камеры OV2710
  • Беспроводная связь
    • ESP32-C6-MINI-1U с Wi-Fi 6 на 2,4 ГГц, Bluetooth 5 и 802.15.4 (Zigbee / Thread / Matter); подключён к ESP32-P4 по SDIO; разъём внешней антенны IPEX
    • Модуль TaiXin Semiconductor TX-AH
      • Совместим с 802.11ah HaLow
      • Диапазоны частот
        • 859–894 МГц (875M SAW) ИЛИ
        • 902–928 МГц (915M SAW)
      • Ширина канала — 1/2/4/8 МГц
      • Пропускная способность — от 150 Кбит/с до 32,5 Мбит/с
      • Дальность — до 1,2 км (в пределах прямой видимости)
      • Разъём антенны IPEX
  • USB — один порт USB Type-C для питания и программирования
  • Несущая плата / интерфейс расширения — краевой разъём M.2 B-key с GPIO, I2C, UART, ADC, SD и другими интерфейсами ESP32-P4
  • Прочее — кнопки BOOT, Reset, Failsafe и MCLR
  • Питание — 5 В постоянного тока через USB-C
  • Размеры — 80 × 22 мм (формат M.2 2280)
реклама кормит Уточку 🦆

Со стороны программного обеспечения LILYGO предлагает на GitHub примеры для связи по WiFi HaLow, работы с камерой и дисплеем и других функций платы. Примеры используют ESP-IDF 5.4.1 или новее; модулем HaLow управляют через SPI (передача данных) и UART (AT-команды). Для настройки модуля HaLow через Web Serial доступен и браузерный конфигуратор.

Ранее вышла оригинальная LILYGO T-HaLow: она использовала ESP32-S3 и тот же модуль Taixin WiFi HaLow, поддерживала камеру OV2640/OV5640, имела порт Ethernet RJ45, слот microSD и держатель аккумулятора 18650. T-Halow P4, напротив, получила более мощный ESP32-P4 с интерфейсами MIPI для камер и дисплеев, а также Wi-Fi 6 благодаря ESP32-C6.

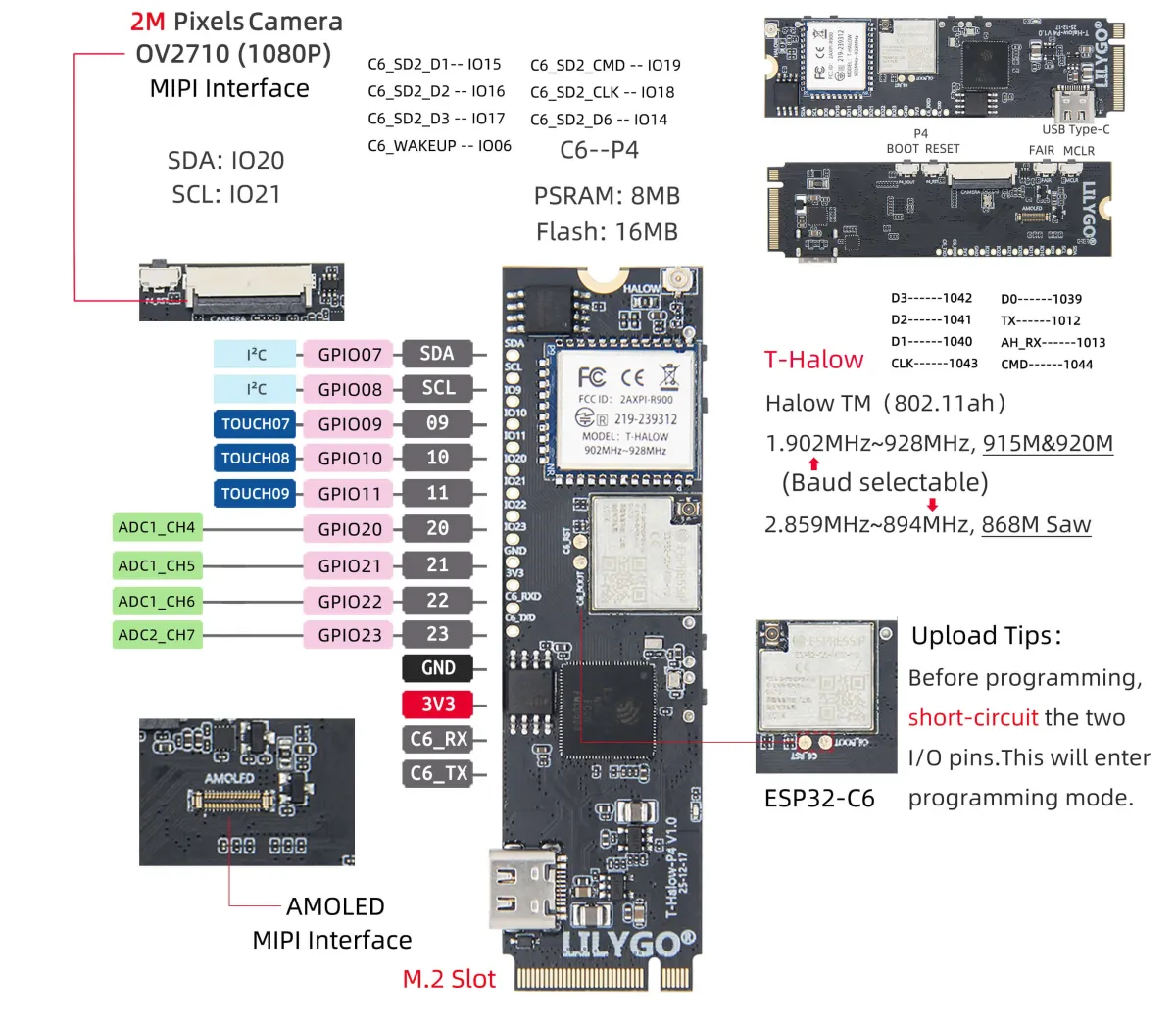

Интерфейсы и распиновка LILYGO T-Halow P4Интерфейсы и распиновка LILYGO T-Halow P4

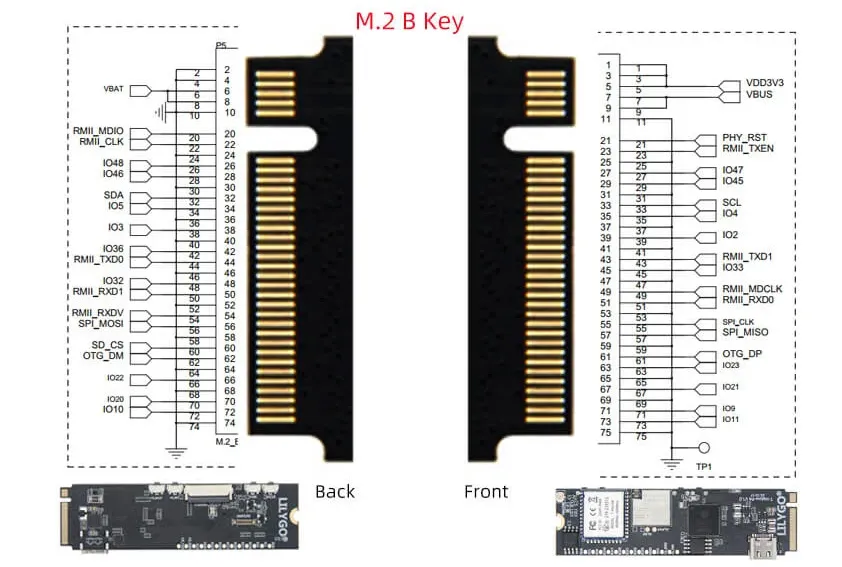

Распиновка разъёма M.2 B-key платы LILYGO T-Halow P4Распиновка M.2 B-key у LILYGO T-Halow P4

реклама кормит Уточку 🦆

LILYGO T-Halow P4 продаётся на AliExpress за 36,98 доллара, а в официальном магазине компании — за 26,57 доллара со склада в Китае или за 31,07 доллара за версию на 915 МГц (H777) с отправкой напрямую со склада в США.
