Компания Wireless-Tag представила отладочную плату WT32P4C5-43S (заводское обозначение ZX4D30CE405-V1.3) — полностью готовый комплект разработчика с 4,3-дюймовым сенсорным экраном, который объединяет микроконтроллер ESP32-P4 с беспроводным модулем ESP32-C5. Последний отвечает за двухдиапазонный Wi-Fi 6 (2,4/5 ГГц), Bluetooth LE и радиосвязь стандарта 802.15.4. В отличие от предыдущих связок ESP32-P4 + ESP32-C5, здесь дисплей уже встроен в плату, поэтому подключать отдельный экран не нужно.

Плата рассчитана на промышленную автоматизацию, умные панели управления и терминалы периферийного ИИ-зрения. На борту также разведены 15-контактный интерфейс камеры MIPI CSI, слот microSD, два порта USB Type-C (USB 2.0 High-Speed и отдельный Debug/JTAG) и 14-контактная колодка расширения GPIO.

реклама кормит Уточку 🦆

Внешний вид отладочной платы Wireless-Tag WT32P4C5-43S с 4,3-дюймовым сенсорным дисплеем

Технические характеристики

Ниже приведены полные характеристики платы Wireless-Tag WT32P4C5-43S (ZX4D30CE405-V1.3):

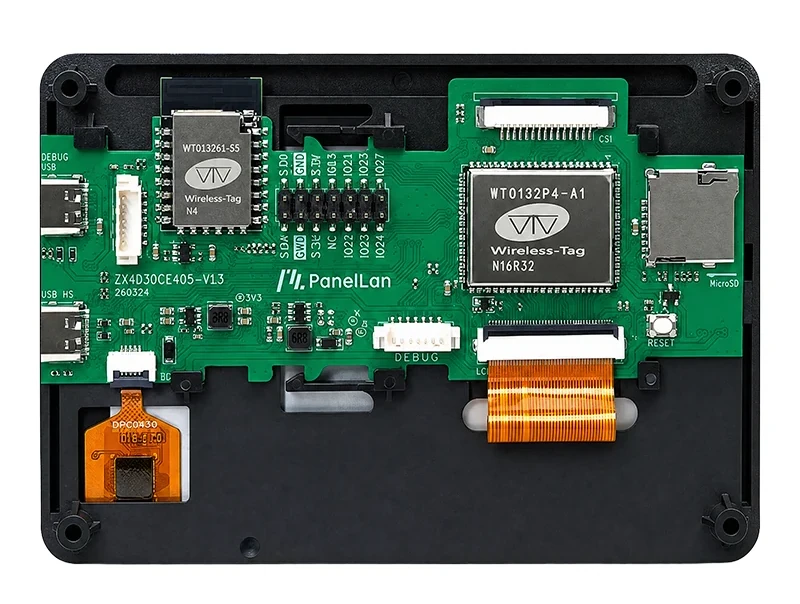

Схема расположения разъёмов и компонентов платы Wireless-Tag WT32P4C5-43S

  • Основной модуль — Wireless-Tag WT0132P4-A1-N16R32
    • Система на кристалле (SoC) — Espressif Systems ESP32-P4
      • Процессор
        • Двухъядерный 32-битный высокопроизводительный (HP) CPU RISC-V с частотой до 400 МГц, расширением AI-инструкций и модулем FPU одинарной точности
        • Одноядерный маломощный (LP) MCU RISC-V с частотой до 40 МГц и 8 КБ TCM-памяти без тактов ожидания
      • Память
        • 768 КБ HP L2MEM (для двухъядерного CPU), 32 КБ LP SRAM, 8 КБ TCM (для ядра LP MCU)
        • 16 МБ или 32 МБ PSRAM
      • Постоянная память — 128 КБ HP ROM, 16 КБ LP ROM
      • Графика — 2D-ускоритель обработки пикселей (PPA)
      • Видеоблок — поддержка кодеков H.264 и JPEG
    • Накопитель — 16 МБ флеш-памяти NOR
    • Размеры — 25 × 20 мм
  • Накопитель — слот для карт microSD
  • Дисплей
    • 4,3-дюймовый IPS TFT ЖК-экран с разрешением 800 × 480 и ёмкостным сенсором
    • Подключение через 18-битный параллельный интерфейс RGB и ёмкостный сенсорный интерфейс I2C
    • Просветная подсветка яркостью 500 кд/м², 16,7 млн цветов и круговым углом обзора
    • Ёмкостный сенсорный экран (структура GFF) с контроллером Hynitron CST3240 по шине I2C
  • Камера — 15-контактный разъём MIPI CSI-2 FPC с шагом 1,0 мм (2 линии данных + 1 линия синхронизации, совместим с камерами Raspberry Pi CSI)
  • Беспроводная связь — беспроводной SoC Espressif Systems ESP32-C5 (32-битный RISC-V) с двухдиапазонным (2,4 ГГц / 5 ГГц) Wi-Fi 6, Bluetooth 5 (LE) и радиомодулем 802.15.4 (Zigbee 3.0 / Thread 1.3)
  • USB
    • Порт USB 2.0 High-Speed Type-C для питания и программирования
    • Отладочный порт USB Type-C (USB 2.0 Full-Speed) для прошивки, последовательной консоли и отладки по JTAG
  • Отладка — 2 разъёма на 7 контактов, совместимые с Molex PicoBlade (шаг 1,25 мм)
    • 1 — для отладки ESP32-P4
    • 1 — для отладки беспроводного модуля ESP32-C5/C61
    • Совместимость с отладчиком ZXACC-ESPDB
  • Расширение — 14-контактный разъём (2×7, шаг 2,54 мм) с 7 линиями GPIO (GPIO19–23, а также GPIO26/27, мультиплексированные с USB1 D+/D−), 5 В, 3,3 В и GND
  • Прочее — кнопка сброса
  • Питание
    • 5 В/1 А через любой из портов USB Type-C
    • Вход/выход 5 В и выход 3,3 В через 14-контактный разъём расширения
  • Размеры — 117,20 × 81,04 × 16,40 мм (общие габариты дисплея и максимальная толщина)

Любопытно, что, хотя ESP32-P4 поддерживает дисплеи MIPI DSI, встроенный 4,3-дюймовый экран подключён через 18-битный параллельный интерфейс RGB (линии RGB_D0–RGB_D17). Благодаря этому интерфейс MIPI CSI-2 остаётся свободным для камерных модулей, совместимых с Raspberry Pi. Поскольку на плате распаяны два отдельных чипа ESP32, для каждого из них предусмотрен свой 7-контактный отладочный разъём MX1.25 — и для основного контроллера ESP32-P4, и для беспроводного сопроцессора ESP32-C5/C61 — вдобавок к отладочному порту USB-C.

реклама кормит Уточку 🦆

Программное обеспечение и разработка

Плату можно программировать в ESP-IDF (версии 6.x), Arduino IDE и с помощью графической библиотеки LVGL для создания интерфейсов оператора (HMI). Производитель выложил два репозитория на GitHub: ZX4D30CE40S_V13 — прошивка и BSP-драйверы для основного ESP32-P4, и ZX4D30CE40S_V13_slave — прошивка беспроводного сопроцессора ESP32-C5/C61. Также доступны PDF-схемы, 2D-чертежи в формате DWG и 3D-модели STEP; ссылки на них приведены в руководстве пользователя на китайском языке.

Сравнение с другими платами

Ранее уже выходили платы WT99P4C5-S1 и WTDKP4C5-S1 от Wireless-Tag — обе сочетают ESP32-P4 с ESP32-C5 ради двухдиапазонного Wi-Fi 6. Похожий подход демонстрировала и плата Maker Go ESP32P4C5 Core Board с разъёмами дисплея и камеры в стандарте Raspberry Pi. Однако всем трём требуется внешний экран, тогда как WT32P4C5-43S уже несёт 4,3-дюймовый сенсорный дисплей и потому ближе к готовому решению «под ключ» для HMI-приложений. Существует и плата GUITION JC4880P433 с аналогичным 4,3-дюймовым экраном, но её модуль ESP32-C6 ограничен Wi-Fi 6 только в диапазоне 2,4 ГГц.

реклама кормит Уточку 🦆

Цена и доступность

Wireless-Tag WT32P4C5-43S продаётся в фирменном интернет-магазине компании за $32. Есть и второй вариант, обозначенный как «WT32P4C5-43S with» (это не опечатка и не пропущенное слово), который стоит $37. На странице товара не поясняется, что именно входит в более дорогую версию.
