Готовится третья ревизия стандарта ATX12VO с упором на эффективность и новые разъёмы
Новый стандарт откажется от дежурной линии, оставив основной 12-вольтовый канал активным постоянно
Материнская плата получит 8-контактный разъём вместо 10-контактного — это уменьшит занимаемое им место до 83%
ATX12VO V3 добавит поддержку шины PMBus и сигнала I_PSU% для мониторинга нагрузки блока питания
По имеющимся данным, готовится к выходу третья ревизия стандарта электропитания для ПК — ATX12VO (Advanced Technology eXtended 12-Volt Only). Утёкшие слайды презентации, опубликованные в социальной сети X, указывают на скорый анонс обновлённого ATX12VO, который обещает повышенную эффективность, новые разъёмы и более тесную связь между блоком питания и материнской платой. Поскольку официального подтверждения пока нет, всю информацию следует рассматривать как утечку.

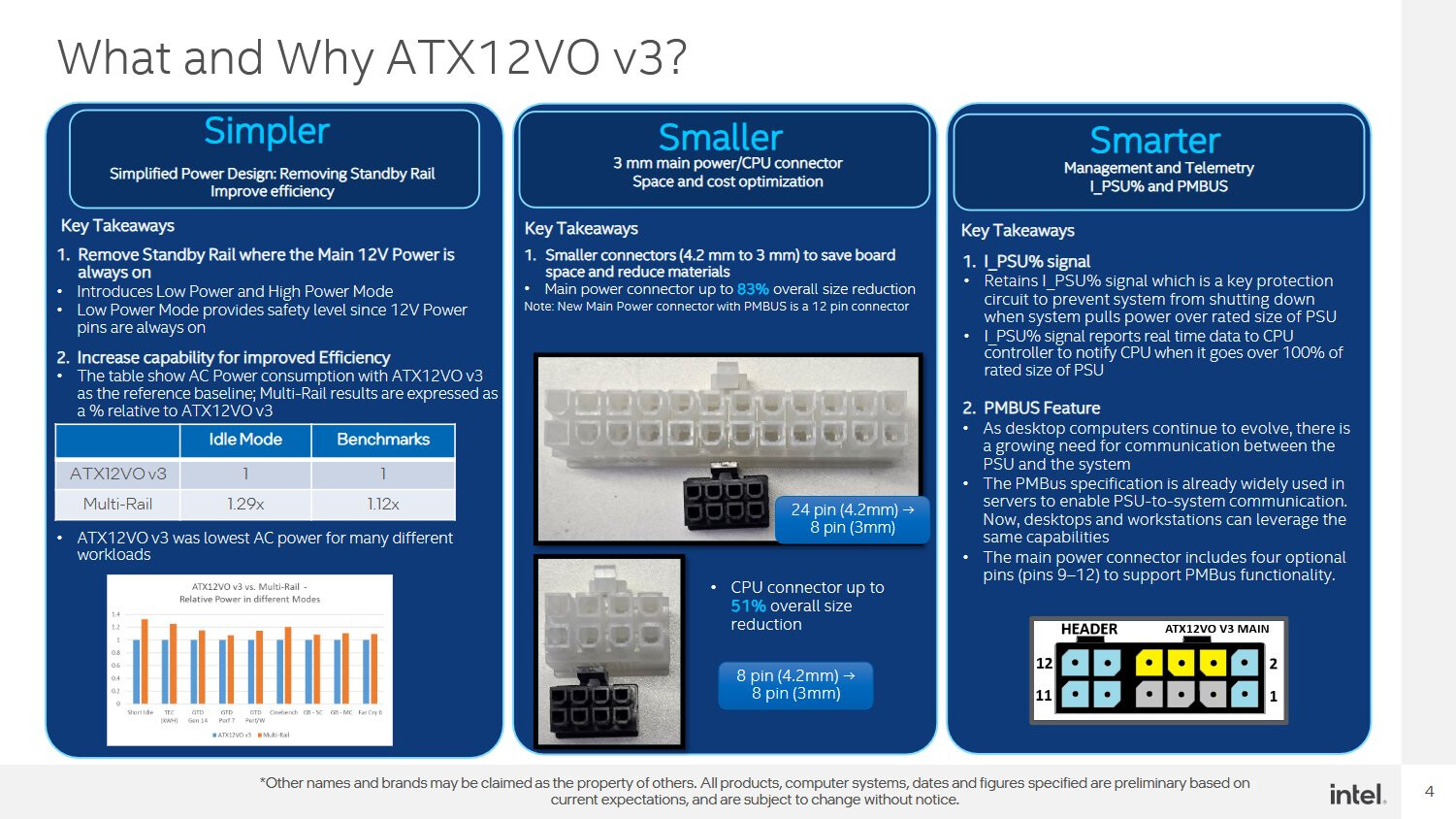

Источник изображения — слайды презентации в социальной сети X
Краткая история стандарта
Стандарт ATX12VO впервые представили в 2020 году с целью упростить проектирование цепей питания и снизить производственные затраты. Этого добились за счёт отказа от линий 3,3 В и 5 В: блок питания подаёт на компоненты только 12 В, а преобразование во все остальные напряжения берёт на себя материнская плата. Заодно стандартный 24-контактный разъём заменили на меньший 10-контактный. В 2022 году вышла ревизия ATX12VO V2 вместе со стандартом ATX 3.0 и спецификацией разъёма 12VHPWR, добавив поддержку видеокарт нового поколения PCIe 5.0 и улучшив мониторинг подачи питания.
Несмотря на очевидные преимущества, ATX12VO до сих пор остаётся нишевым решением на рынке самостоятельной сборки: материнская плата и блок питания должны быть согласованы друг с другом, что усложняет совместимость. Зато в готовых сборках, а также в корпоративных и офисных ПК блоки питания ATX12VO применяются достаточно широко.
Отказ от дежурной линии и новые режимы работы
Ожидается, что ATX12VO V3 полностью откажется от дежурной линии (+12VSB) — основная линия 12 В будет оставаться активной постоянно. Заявлено, что это упрощает конструкцию блока питания и одновременно повышает эффективность, особенно в режиме простоя и при низкой нагрузке. Стандарт также вводит режимы Low Power и High Power, повышающие безопасность и эффективность в зависимости от рабочей нагрузки и условий эксплуатации.
Внутренние тесты показали, что традиционная многолинейная конструкция потребляла примерно в 1,29 раза больше энергии в простое и в 1,12 раза больше при тестовых нагрузках по сравнению с эталонной платформой ATX12VO V3. В пересчёте на относительный выигрыш это означает, что новый стандарт на величину до 29% эффективнее в простое и до 12% эффективнее под нагрузкой по сравнению с обычными многолинейными блоками питания ATX.
Более компактные разъёмы
Слайды также указывают на изменения в разъёме питания материнской платы. В текущей версии ATX12VO используется 10-контактный разъём, но новая версия станет ещё компактнее. Это будет 8-контактный разъём с шагом 3 мм; занимаемое им место сокращается до 83% по сравнению с 24-контактным. Разъём питания процессора тоже станет более компактным: шаг 3 мм позволит уменьшить его размер до 51%. Утверждается, что более мелкие разъёмы экономят место на материнской плате и снижают затраты на материалы, упрощая оптимизацию компоновки системы — особенно в компактных настольных ПК и готовых сборках.
Поддержка PMBus и цифрового управления питанием
Ещё одно важное нововведение — поддержка PMBus (Power Management Bus), стандарта связи, обычно применяемого в серверных и промышленных блоках питания. К основному разъёму добавляются четыре опциональных контакта PMBus, в результате чего общее число контактов вырастает до двенадцати. С помощью этой шины можно в реальном времени отслеживать напряжение, ток, температуру и подаваемую мощность, что превращает блок питания из пассивного аналогового устройства в активный «умный» узел, способный сообщать о своём состоянии и принимать команды.
Новый стандарт также получит поддержку сигнала I_PSU%, который позволяет блоку питания передавать данные об использовании мощности напрямую системе. Это даст процессору и материнской плате возможность определять, когда нагрузка приближается к номиналу блока питания или превышает его. Такая функция помогает предотвратить внезапные отключения системы, а также позволяет сборщикам точнее подбирать мощность блока питания.
Когда ждать анонса
Официальных подтверждений даты выхода обновлённого стандарта ATX12VO пока нет, однако время утечки — незадолго до тайваньской выставки — наводит на мысль, что анонс может состояться во время Computex 2026.
