Очередная гарнитура вышла из строя прямо в пригородном поезде под Лондоном: гибкое крепление, соединяющее чашку с оголовьем, лопнуло, и наушник повис на кабеле. Проблема не разовая — так ломается уже не первая дорожная гарнитура, причём не из-за грубого обращения, а просто из-за хлипкой конструкции. Возникает закономерный вопрос: что с этим делать?

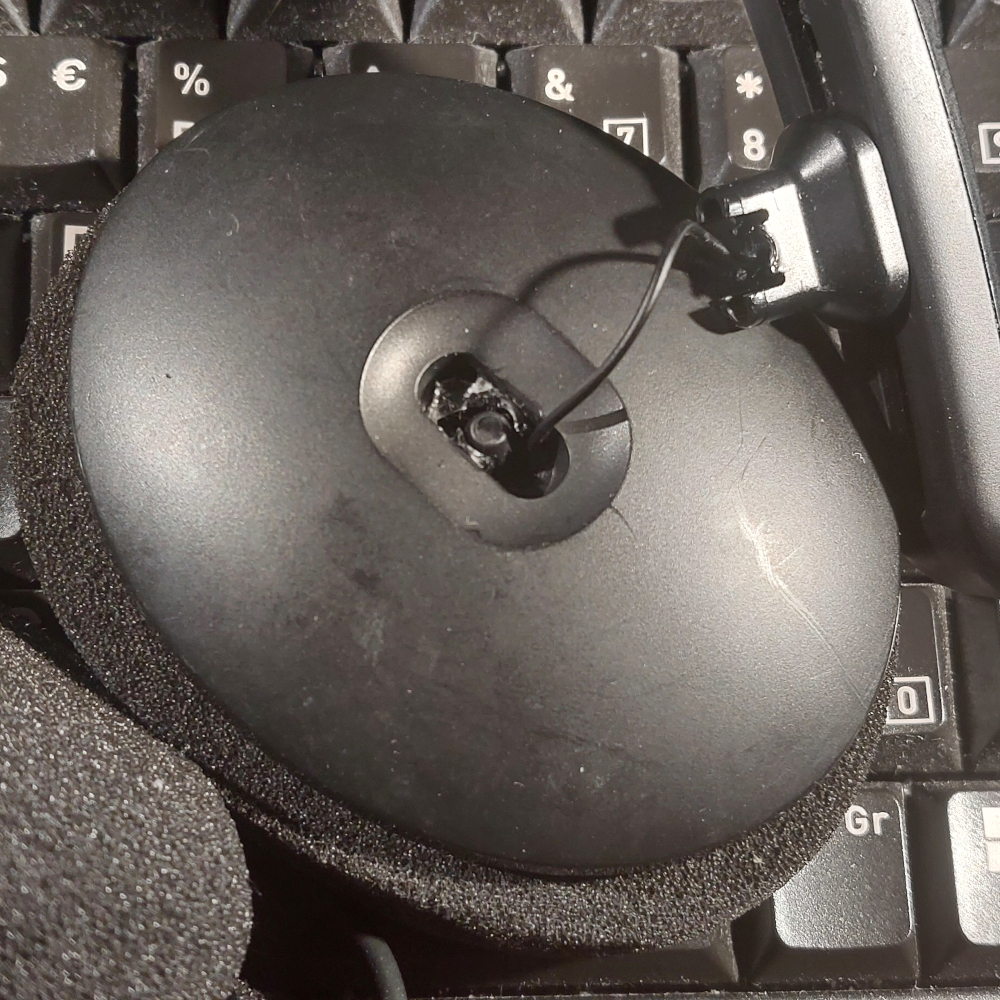

Отказ был неизбежен: вся конструкция держалась на крошечном пластиковом элементе в центре.
Поломка, заложенная в конструкцию
Три последние модели сломались по-разному: у JVC отказал поворотный шарнир, позволявший чашке слегка менять угол к уху; у довольно дорогой Logitech сначала разрушились амбушюры, а вскоре вышел из строя USB-кабель; у EPOS не выдержал шаровой шарнир.
JVC удалось отремонтировать и немного продлить ей жизнь, та же участь, вероятно, ждёт и EPOS, но суть не в этом. За немалые деньги покупатель получает хороший звук и электронику, но далеко не ту механическую надёжность, которая нужна в дороге. Можно взять крепкие диджейские наушники вроде Sennheiser HD25, но у них нет микрофона — это уже не гарнитура.
Если нельзя купить достойную гарнитуру, не выкладывая сумму, сопоставимую со стоимостью оборудования истребителя F-16, остаётся сделать её самому.
В простейшем виде гарнитура — это пружинящая дуга через голову с чашками на концах. Но голова человека не куб с ровными параллельными гранями: форма сложная и у каждого своя, поэтому чашки должны иметь некоторый люфт, чтобы удобно прилегать к уху. Обычно это достигается мягкими амбушюрами и подвижным сочленением: чашка должна немного поворачиваться вокруг вертикальной оси вдоль уха и вокруг горизонтальной оси, перпендикулярной ей. У EPOS за обе оси отвечал шаровой шарнир, у JVC — скоба со штифтами для горизонтального движения и круглое сочленение для вертикального (именно оно и сломалось). В обоих случаях слабым местом оказалась тонкая часть пластиковой отливки. Любая новая конструкция должна избегать такого узкого места и распределять нагрузку от чашки по заметно большему объёму материала.

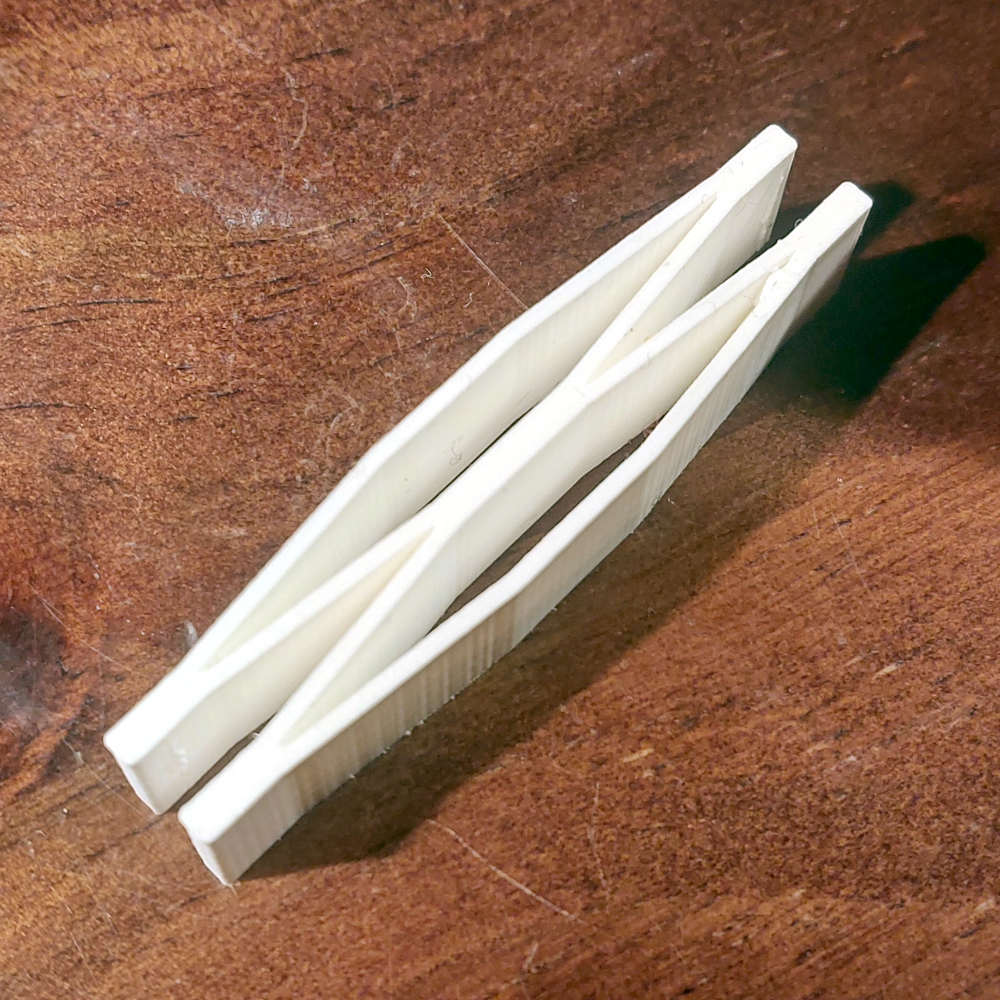

Тестовая печать пружины, с которой сложно перестать играть.
Как собрать это самому?
Для оголовья можно было переиспользовать детали от сломанных гарнитур, найти один из множества готовых проектов для 3D-печати — или спроектировать собственное, что и было выбрано. Поскольку излучатели, микрофон и электронику можно взять из старых устройств, задача сводится к физическому адаптеру под них и, главное, к прочному подвижному сочленению. Здесь было два пути: повторить шаровой или поворотный шарнир оригиналов, но в гораздо более надёжном виде, либо сделать цельную деталь с нужной упругостью и гибкостью. Для сборок такого рода предпочтительны детали, печатающиеся за один проход, поскольку на стыке разных частей почти всегда возникает слабое место. Поэтому выбран второй вариант: крепление чашки на пружине вместо составного шарнира. Инструмент — OpenSCAD.

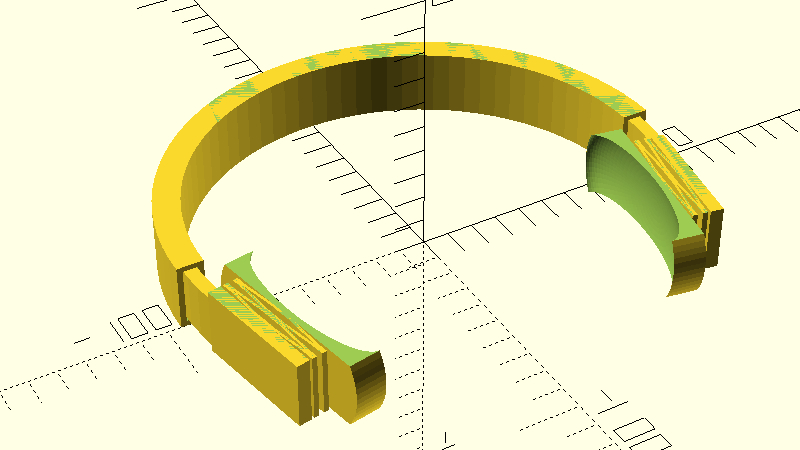

Пружина представляет собой простую зигзагообразную листовую рессору: она прочна и одновременно даёт движение по осям вращения X и Y, а также смещение по оси Z. Это готовая библиотека для OpenSCAD, а тестовая распечатка затягивает не хуже игрушки-антистресса. В итоге получилось оголовье с печатаемыми на месте пружинами и скользящим креплением. Проект выложен в открытый репозиторий на GitHub, его можно посмотреть и при желании доработать под собственную сломанную гарнитуру-донор. На момент написания деталь ещё не напечатана; сработает ли задумка с печатаемыми на месте пружинами — покажет практика, но если они всё же сломаются, винить останется только себя.
