Автор YouTube-канала Happychoice ранее забрал большой кинескопный телевизор Sony Trinitron, который не меньше шести лет простоял на обочине дороги в Италии. Первая попытка ремонта успехом не увенчалась, но энтузиаст не сдался, и во второй части мини-серии телевизор удалось практически полностью восстановить.
Источник изображения — hackaday.com
Что было в первой части
В первом видео телевизор привезли домой и отчистили от грязи, а заодно выселили из корпуса местную флору и фауну. Внутренности, несмотря на годы под открытым небом, выглядели на удивление чистыми и целыми. Однако ролик закончился неудачей: из-за проблем с блоком питания плата управления так и не запустилась.
Что пришлось заменить
Во второй части наглядно видно, во что обходятся шесть лет под дождём, солнцем и перепадами температуры для такого телевизора. Список работ получился вполне предсказуемым:

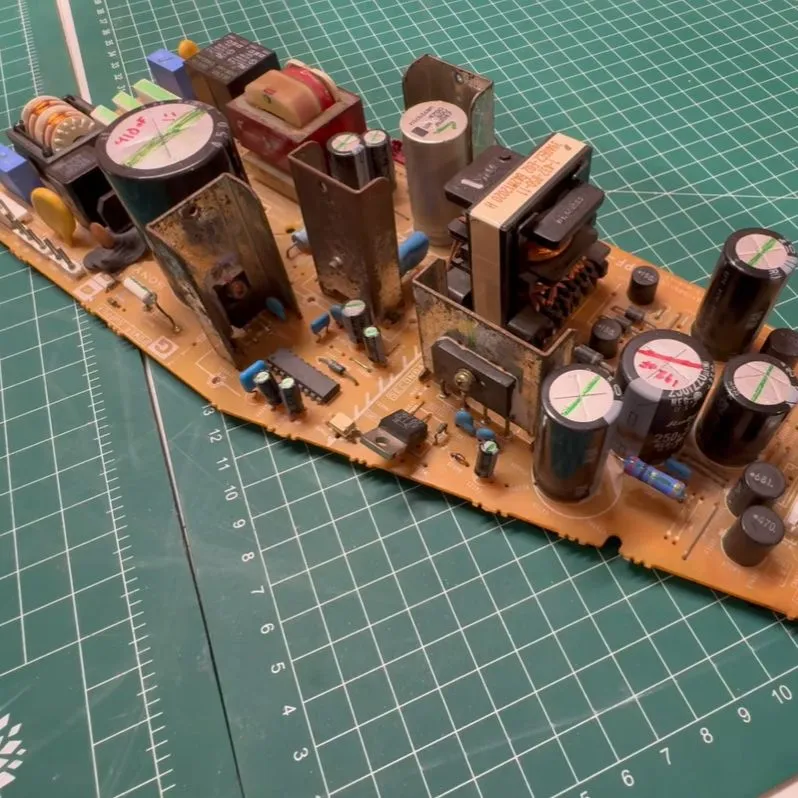

- замена большинства электролитических конденсаторов — как минимум на плате блока питания;
- ремонт платы цоколя кинескопа (neck board), которая напрямую управляет электронно-лучевой трубкой;
- замена пары MOSFET-транзисторов, которые при проверке оказались в обрыве.
Электролитические конденсаторы — самое уязвимое место старой электроники: со временем электролит высыхает, ёмкость падает, а влага и перепады температуры этот процесс ускоряют. Поэтому при восстановлении техники, пролежавшей годы в плохих условиях, их меняют в первую очередь.
Источник изображения — hackaday.com
Результат

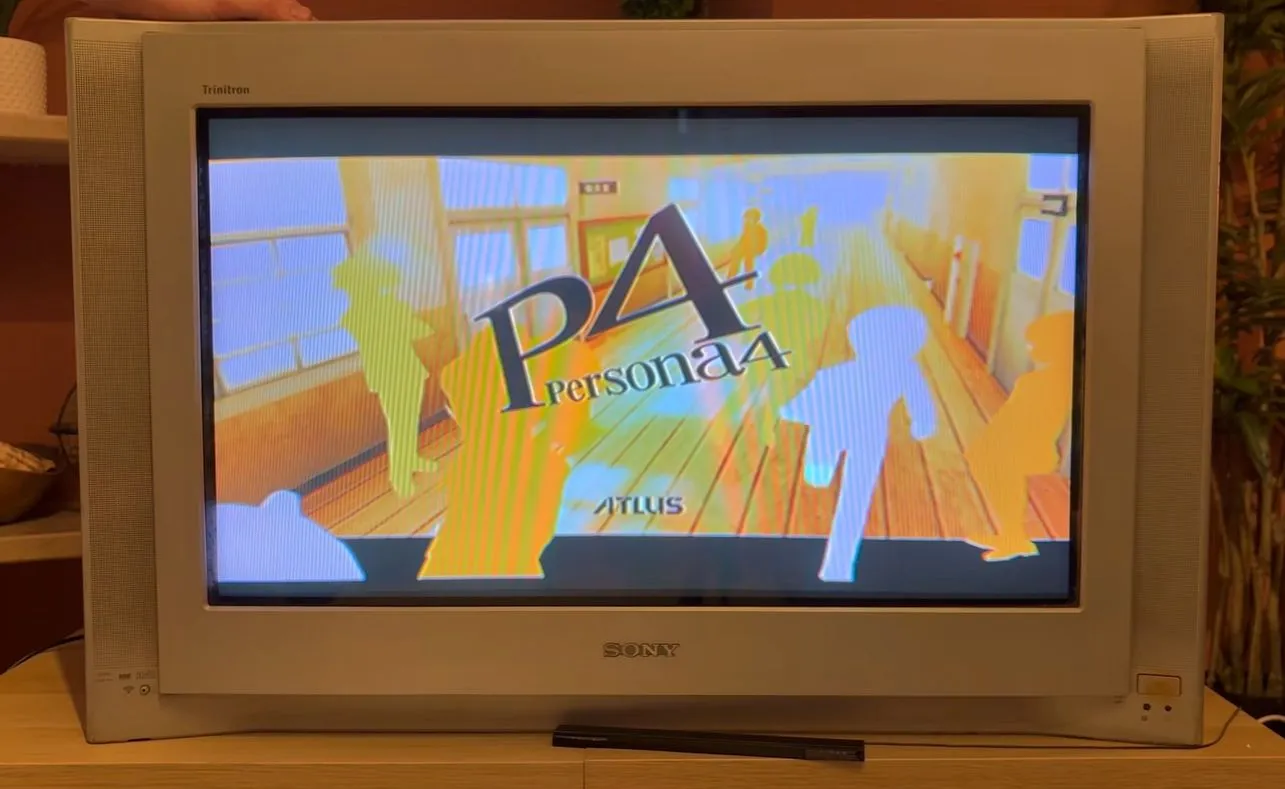

После установки новых деталей телевизор сразу же включился. С подключённой игровой приставкой картинка выглядит весьма достойно — старые консоли, рассчитанные на кинескопы, на таких экранах смотрятся особенно естественно.
Помогает и то, что поздние модели ЭЛТ-телевизоров вроде этого имеют встроенное сервисное меню, доступное с пульта. Через него можно настроить геометрию изображения и другие параметры, не залезая отвёрткой в заднюю часть корпуса, чтобы крутить подстроечные резисторы и одновременно следить за картинкой. Для кинескопного телевизора это особенно ценно: внутри присутствует высокое напряжение, и работа с открытой задней крышкой небезопасна.
Стоит ли браться за ремонт
Конечно, на платах наверняка остались и другие компоненты, требующие внимания, а один изрядно загрязнённый динамик ещё ждёт своей очереди на чистку. Тем не менее проект хорошо показывает главное: если сам кинескоп цел, попытка ремонта определённо имеет смысл. Новые ЭЛТ-телевизоры давно не выпускаются, поэтому каждый спасённый экземпляр особенно ценен для ретрогеймеров и коллекционеров.
