Недавно энтузиаста под ником The Parallel Port попросили разобраться с ремонтом функции PoE++ на коммутаторе Ubiquiti, который в остальном работал исправно. Это довольно приятный 24-портовый коммутатор для монтажа в стойку с портами RJ-45 на 2,5 Гбит/с и двумя портами SFP+ на 10 Гбит/с, так что и сам по себе он полезен, но потеря функции питания по сети мощностью 400 Вт всё равно расстраивает — особенно если покупал устройство новым за 800 долларов.
При подаче питания коммутатор запускается штатно, включая 1,3-дюймовый сенсорный экран, который показывает информацию по портам, а также нарядную заставку с QR-кодом для функции дополненной реальности.
После входа в консоль BusyBox выяснилось, что все порты сообщают о плохом статусе PwrGood, а в логе есть ошибки запроса состояния питания PoE — правда, это могло быть лишь следствием другой неисправности. С помощью PoE-сплиттера подтвердили, что функция PoE действительно не работает.

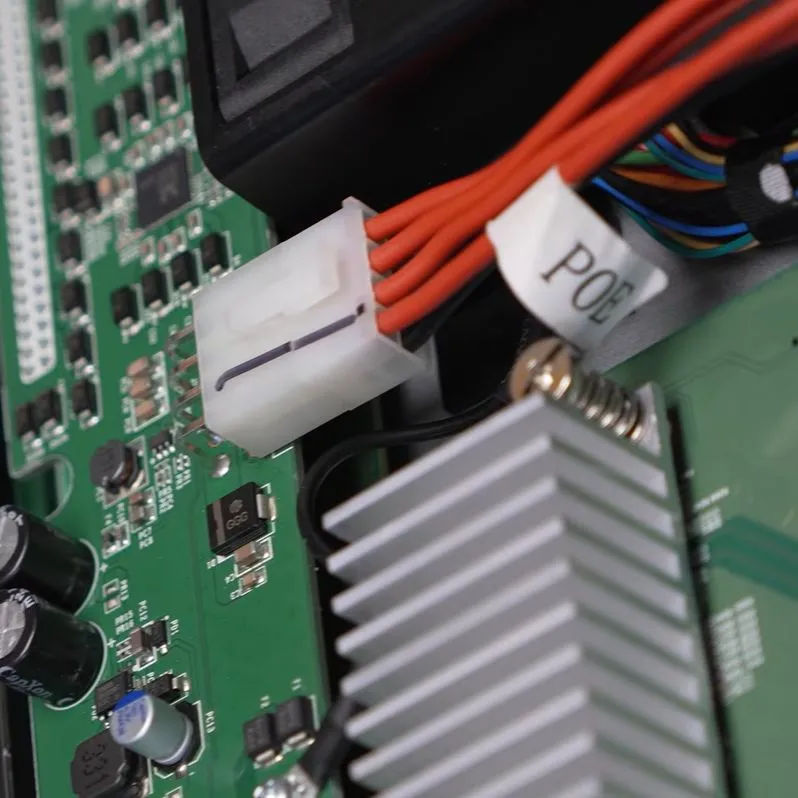

После разборки и проверки мультиметром и тепловизором на плате, к которой подключается модуль питания PoE, обнаружили короткое замыкание и связанную с ним «горячую точку»; замыкание сохранялось и после того, как эту плату извлекли из коммутатора. Поскольку устройство пережило небольшой электрический инцидент, проверили TVS-диод, но он оказался исправен.

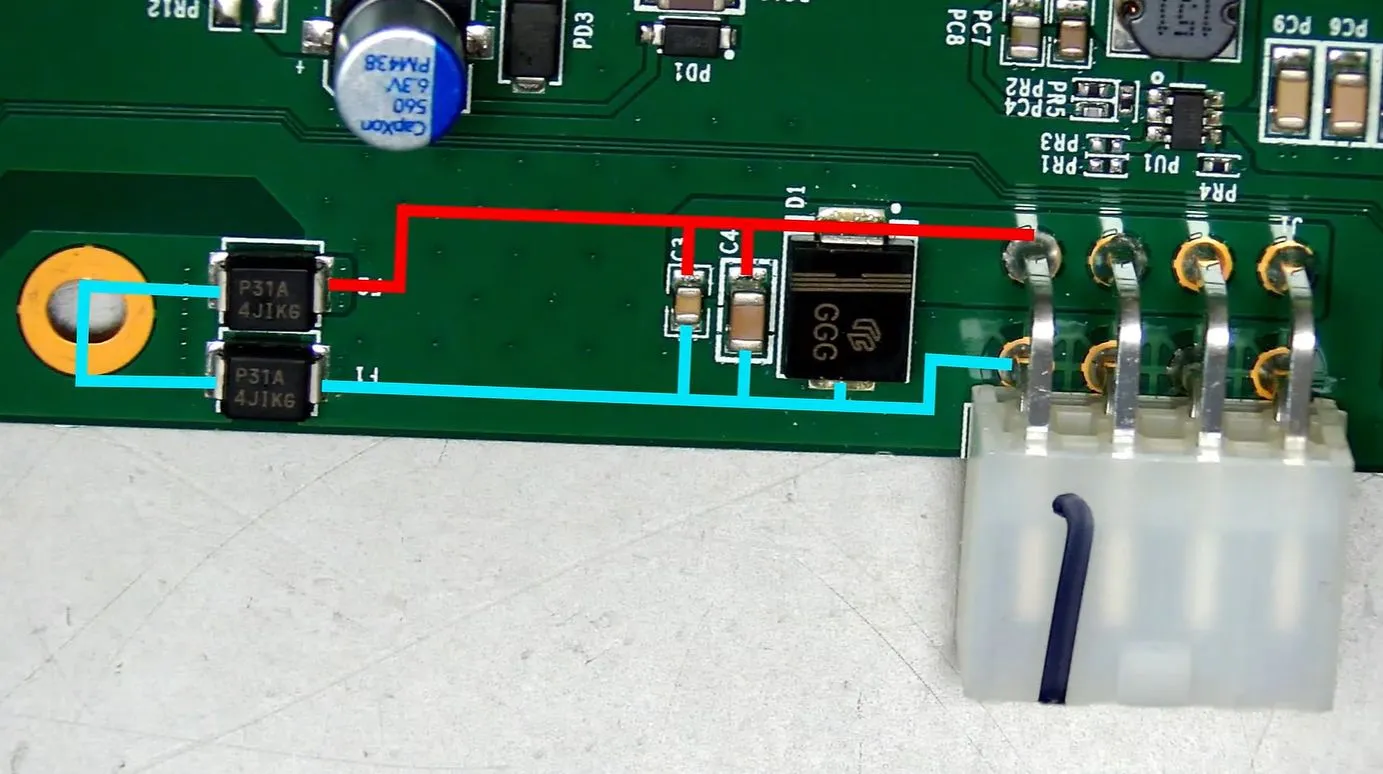

Рядом с ним, помеченные как предохранители, стояли защитные тиристорные ограничители перенапряжения (Trisil), работающие по принципу «лома» (crowbar). В норме они не должны замыкаться на землю, пока не произойдёт скачок напряжения, но при прямом измерении оба оказались закорочены. Очевидно, именно они приняли на себя основной удар и «пожертвовали собой».
Одна замена этих элементов — и коммутатор снова радостно рапортует об исправном статусе PoE и даже смог запитать вентилятор постоянного тока через PoE-сплиттер. Пусть ремонт и оказался не самым сложным, это как раз тот случай, когда понимание работы защитной схемы экономит массу времени на поиске и устранении неисправности.
