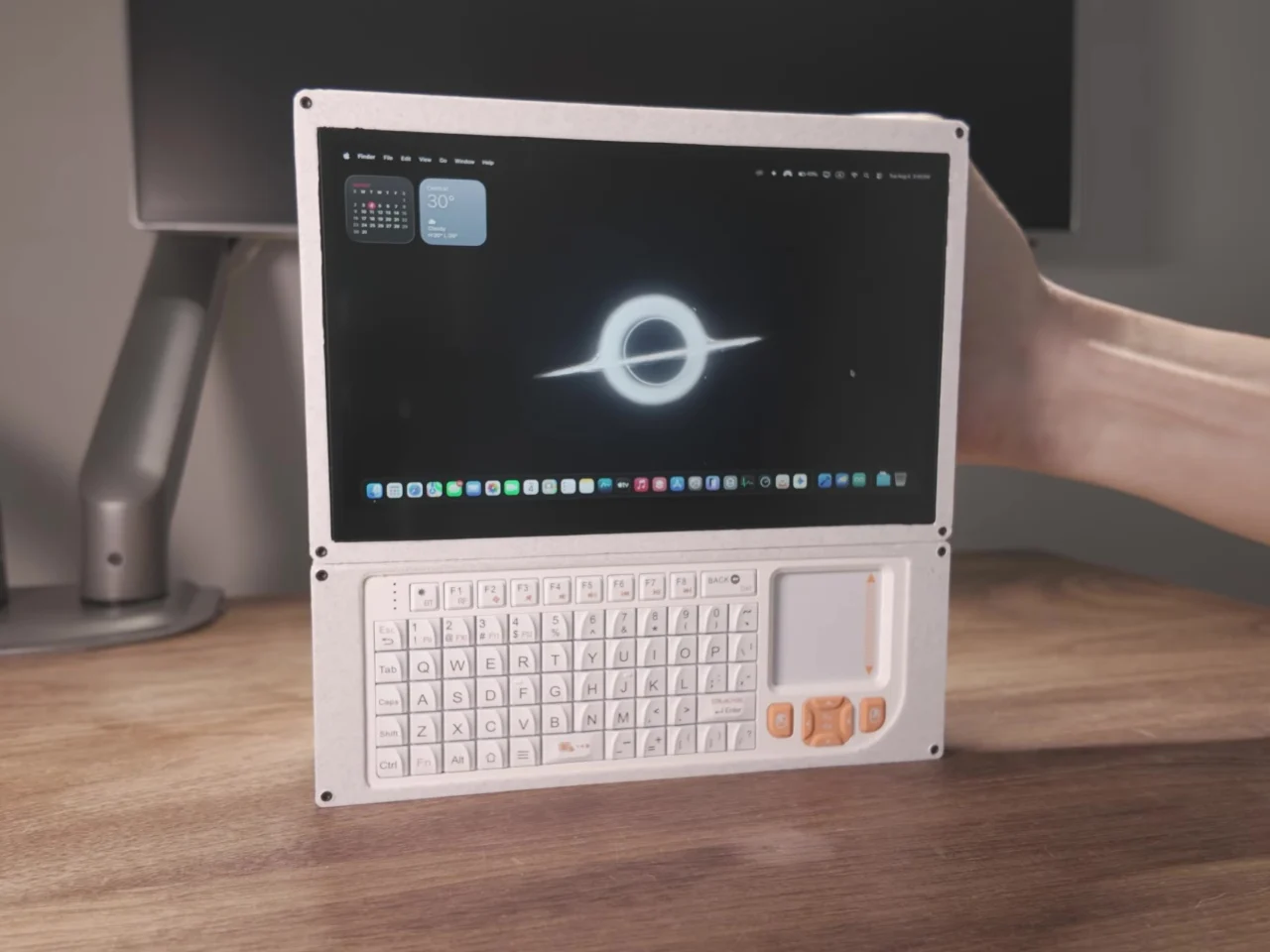

Когда возможностей Mac Mini перестаёт хватать, обычно покупают более мощный компьютер. Автор проекта Shing Solutions пошёл в обратную сторону: разобрал Mac Mini на чипе M4 до голой материнской платы и уместил всю систему в устройство, которое держат двумя руками. Получившийся кибердек работает под полноценной macOS, запускает игры с физическими контроллерами и не требует подключения к розетке.
Проект наглядно показывает, что настольный чип Apple на самом деле никак не привязан к столу. Сам Mac Mini M4 и так один из самых компактных настольных компьютеров компании, но у него нет ни экрана, ни клавиатуры, ни аккумулятора — всё это пришлось добавить вокруг штатной платы.
Штатное охлаждение и сменный картридж

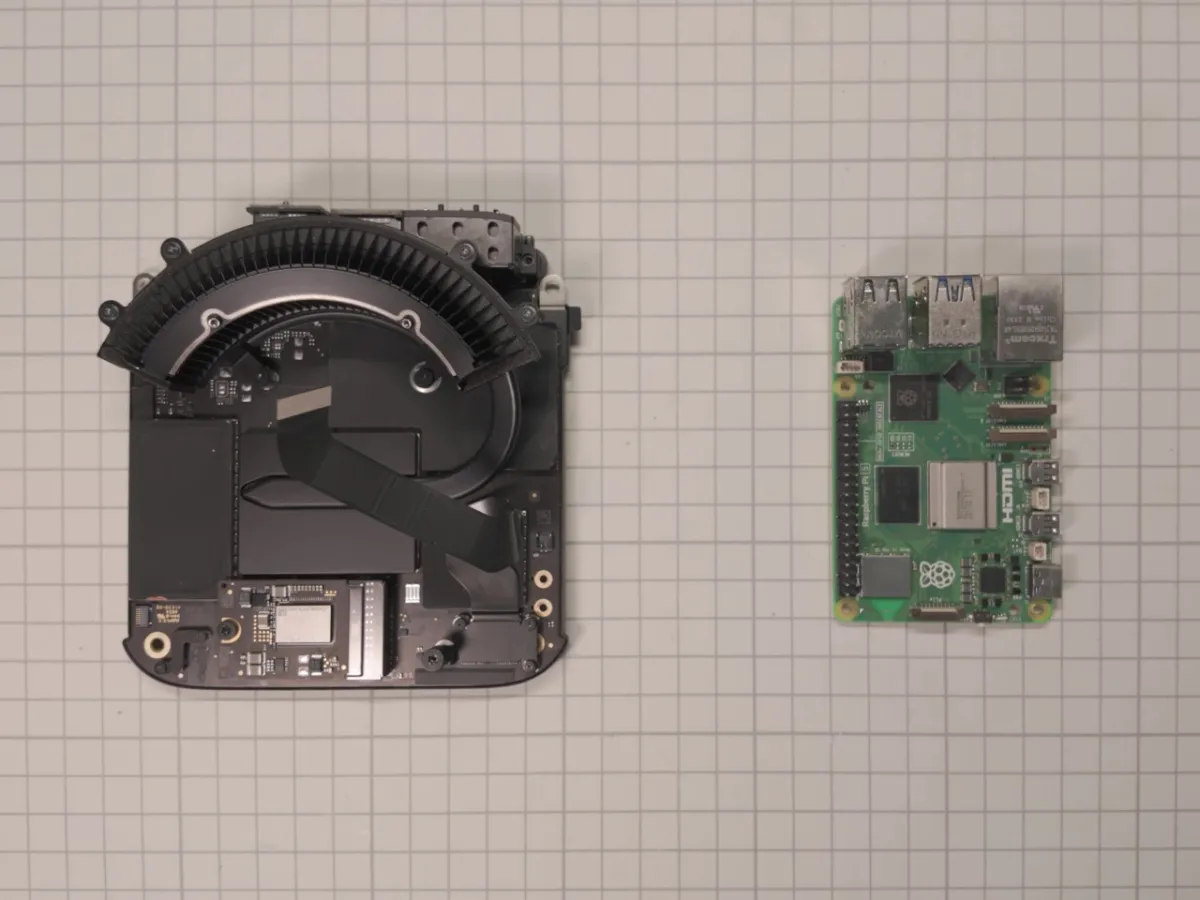

Сборка начинается не с миниатюризации любой ценой, а со сдержанности. Вместо того чтобы ради экономии места выбросить заводской радиатор и турбинный вентилятор Apple, автор сохранил оригинальную систему охлаждения целиком. Благодаря этому чип M4 может выдерживать тяжёлые нагрузки и не сбрасывает частоты из-за перегрева — а это частая проблема самодельных портативных компьютеров, где охлаждение урезают первым.

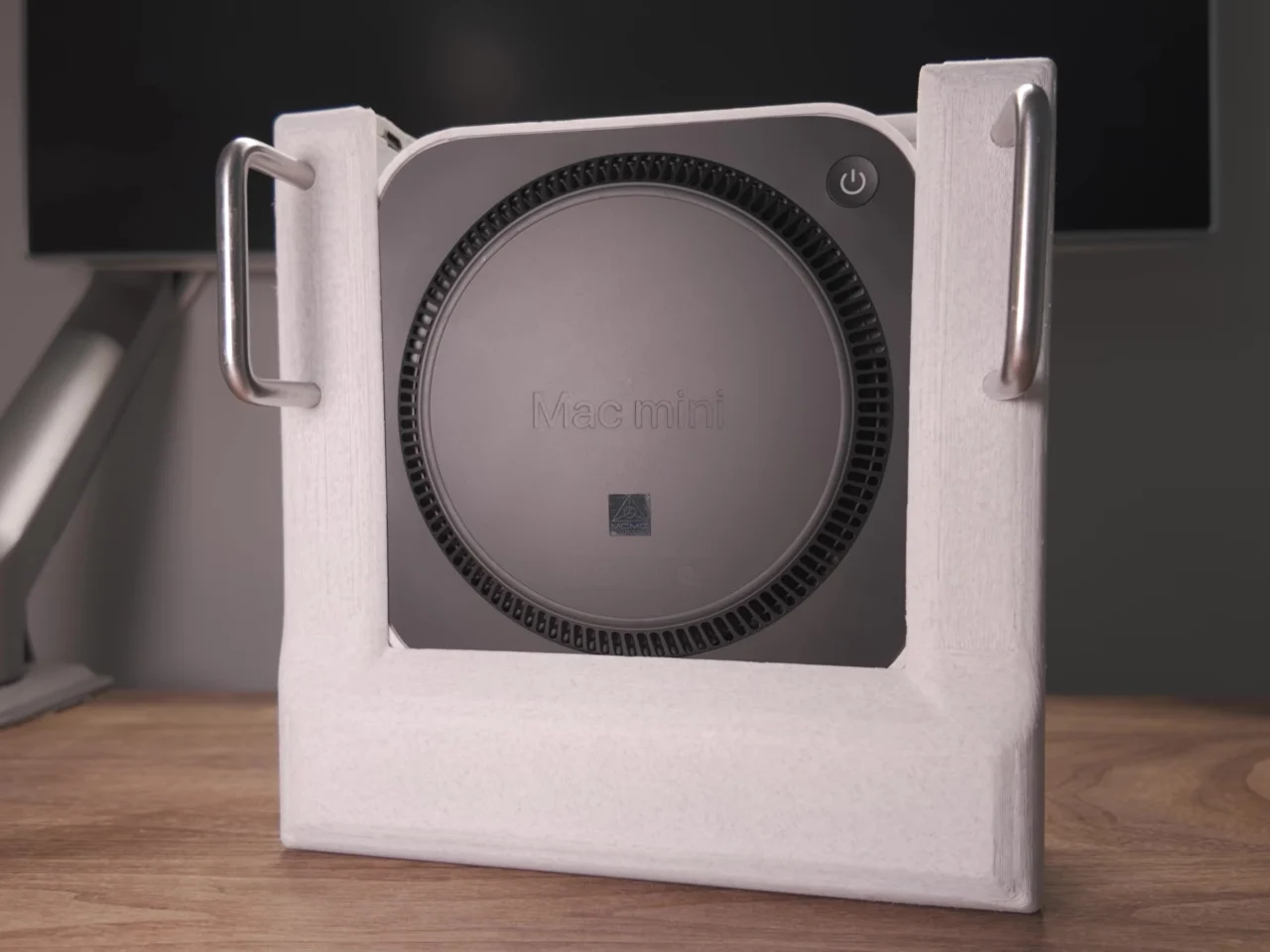

Материнская плата вместе с системой охлаждения помещается в корпус, напечатанный на 3D-принтере. Этот модуль получил название Mac Nano: кремний Apple здесь воспринимается не как закрытый продукт, а как компонент, который можно переселить в новый корпус.

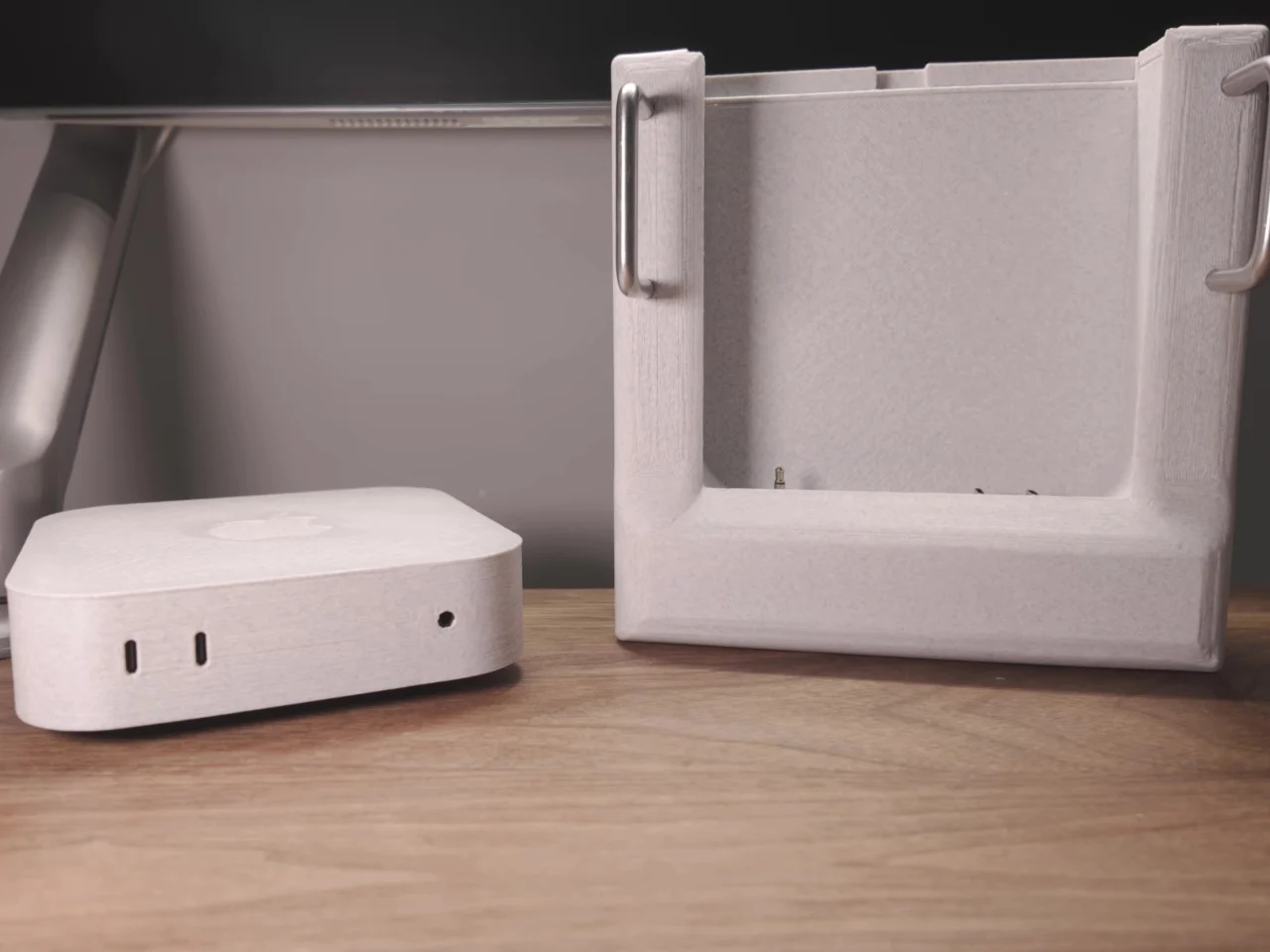

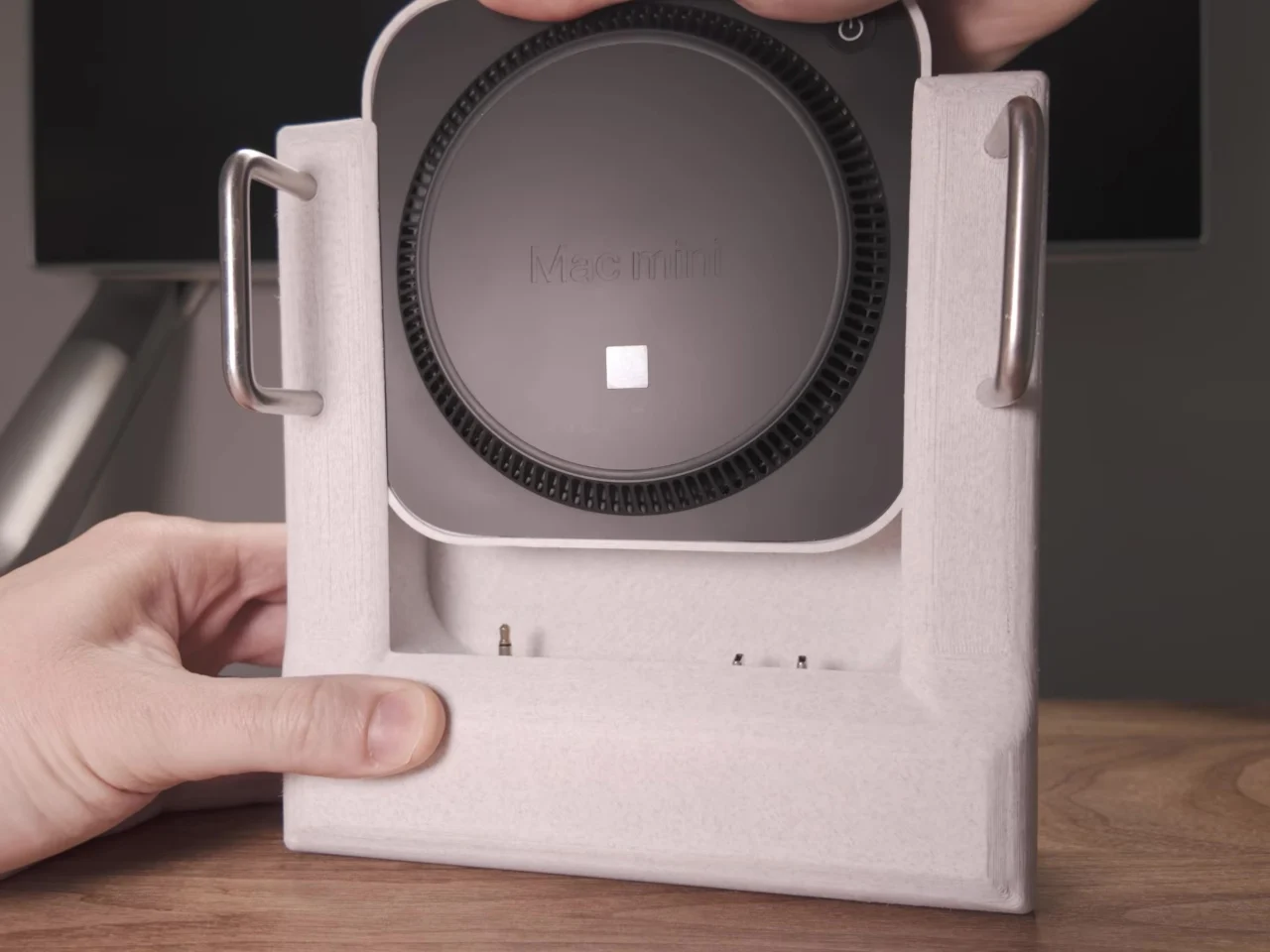

Модуль Mac Nano не прикручен к корпусу кибердека намертво. Он вставляется и вынимается по направляющим — скорее как картридж Game Boy, чем как впаянная плата. Если его извлечь, остальная часть устройства — экран, клавиатура и контроллеры — остаётся пустой оболочкой, готовой принять следующий вычислительный модуль.
Такая схема упрощает ремонт и апгрейд: неисправную плату можно заменить, не разбирая весь корпус, а в перспективе теоретически поставить и более новое поколение чипов, если под него сделать подходящий модуль.
Экран, клавиатура и игровые контроллеры

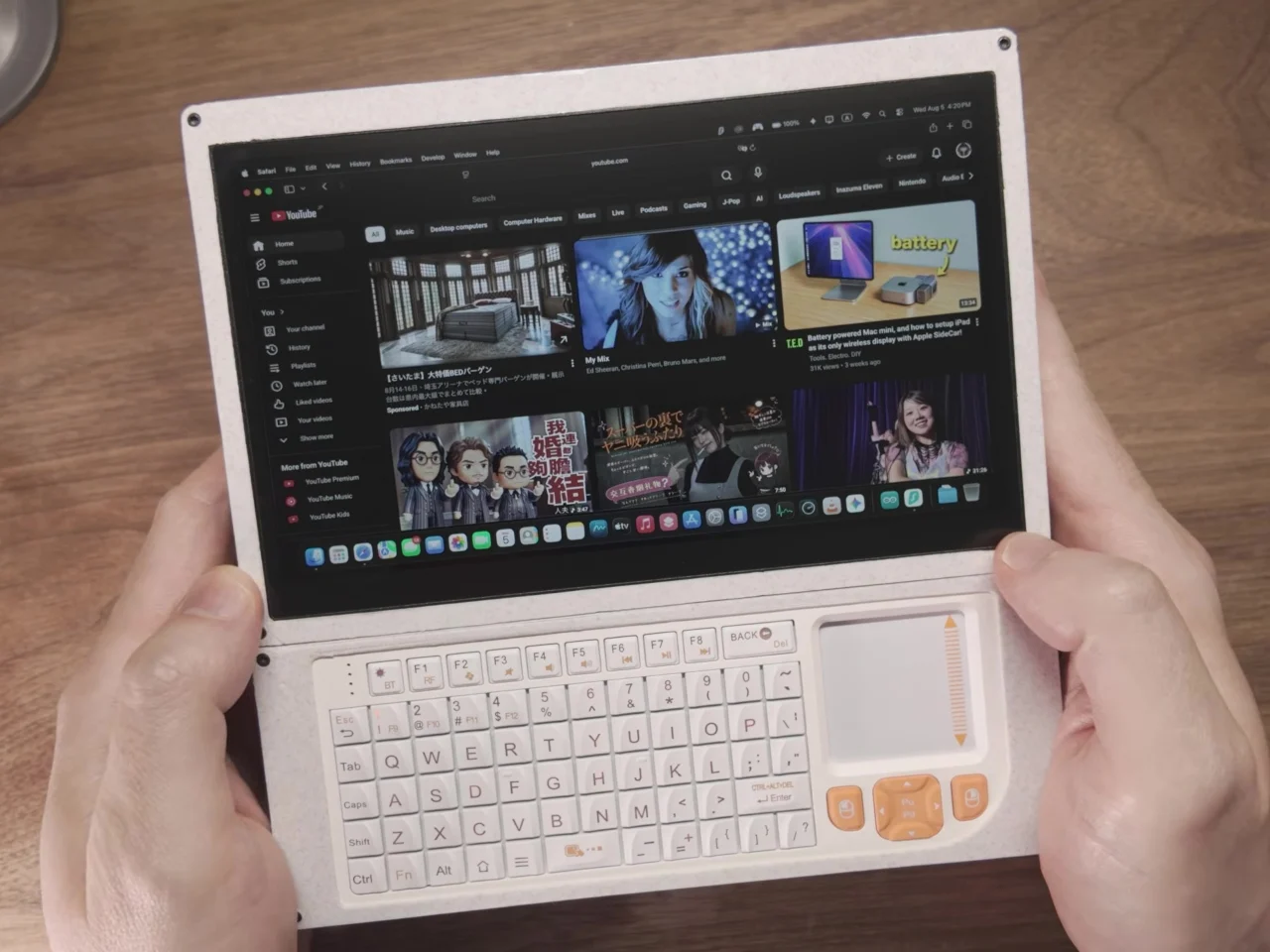

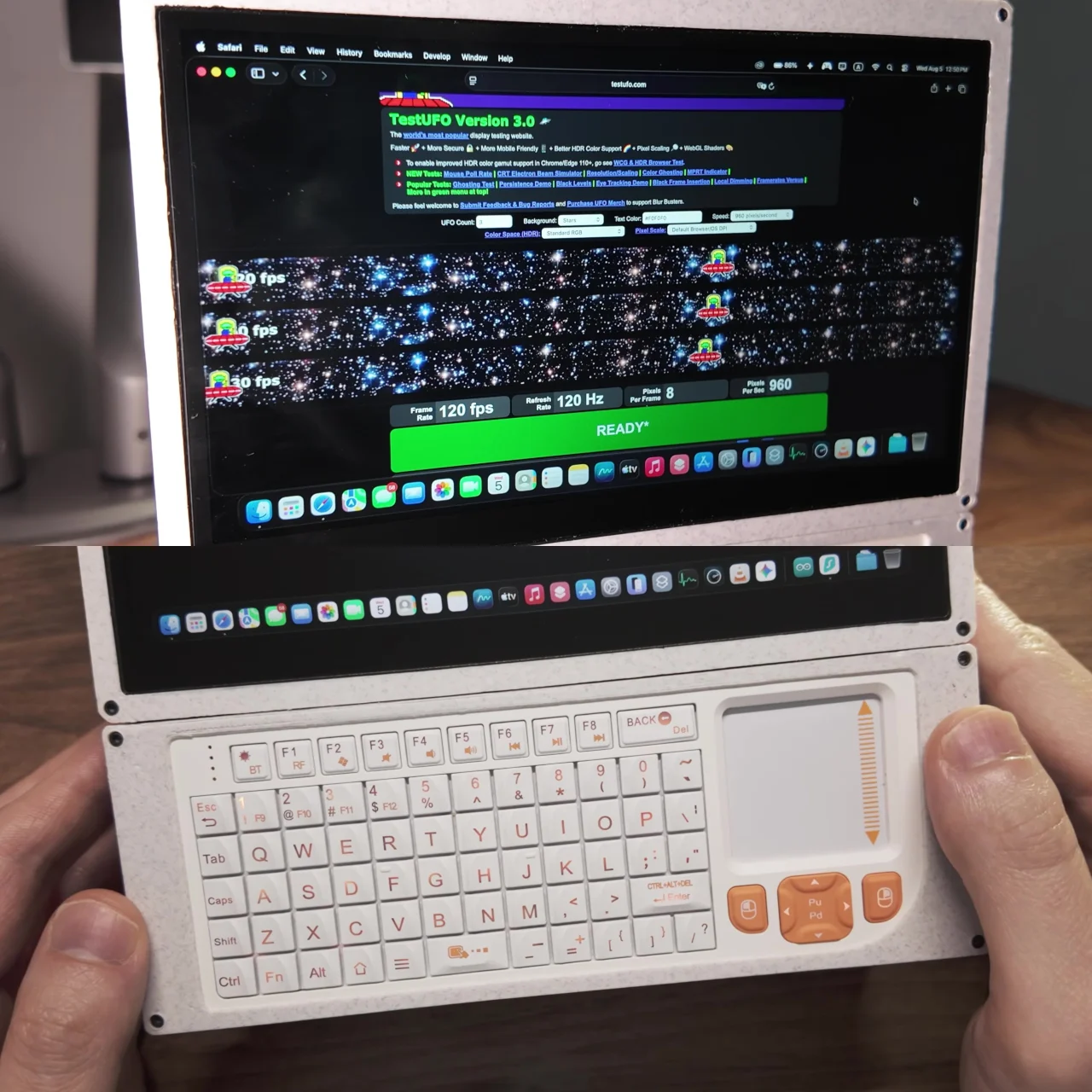

На лицевой стороне установлен 7-дюймовый сенсорный экран с частотой обновления 120 Гц. Под ним расположена уменьшенная клавиатура с раскладкой QWERTY и встроенным тачпадом, так что macOS можно управлять и без внешней мыши.
Изначально клавиатура была беспроводным аксессуаром. Её аккумулятор извлекли, а питание перевели на USB от основной системы. Это немного снизило вес и избавило от ещё одного элемента, который мог разрядиться в самый неподходящий момент.

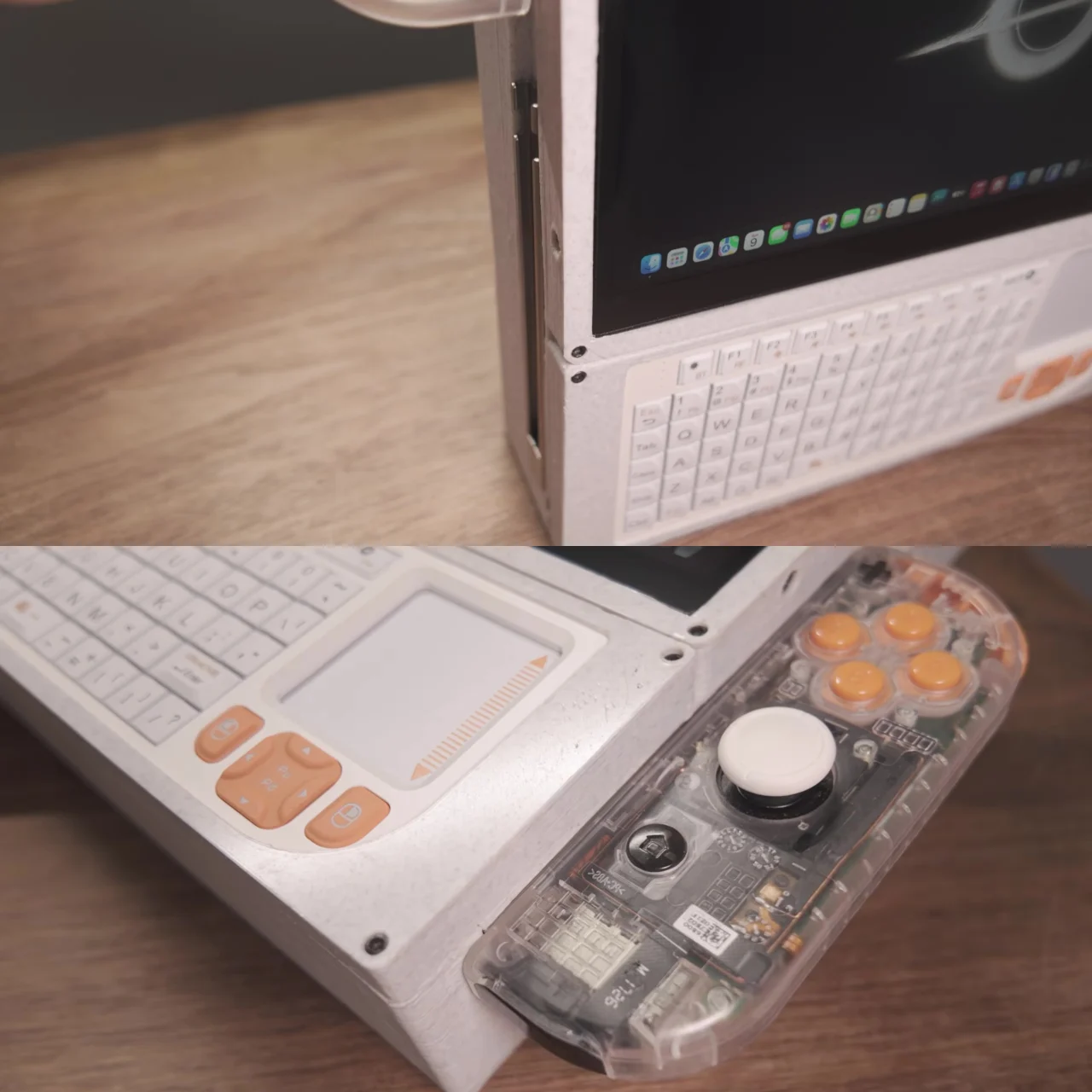

Для игр автор использовал неожиданного донора — платы из оригинальных зарядных держателей Joy-Con от Nintendo. Такой держатель штатно позволяет подключить оба контроллера Nintendo Switch и заряжать их. В кибердеке его платы установлены по бокам вместе с направляющими, а контроллеры подключаются по проводу, без сопряжения по Bluetooth.

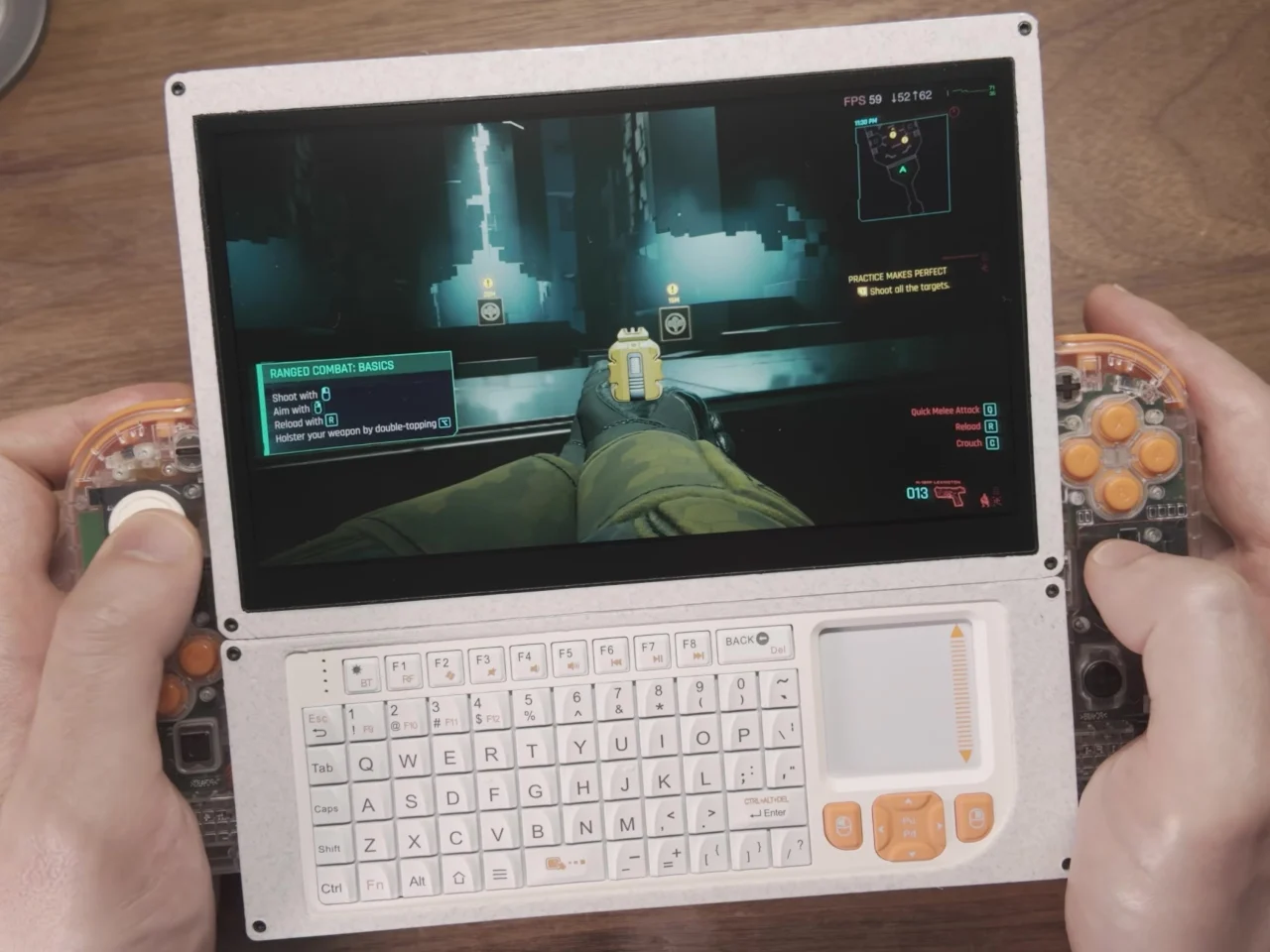

Нативной поддержки проводных Joy-Con в macOS нет, поэтому связующим звеном стал слой переназначения контроллеров в Steam. В итоге устройство, похожее на урезанный ноутбук, получило привычное консольное управление, с которым удобно играть, держа компьютер в руках.
USB-хаб и автономное питание
Когда в маленький корпус нужно подключить столько периферии, быстро заканчиваются порты. Автор решил проблему, объединив две миниатюрные платы USB-разветвителей в один самодельный трёхпортовый хаб. Громоздкие штатные разъёмы с плат сняли, чтобы уложиться в плотную внутреннюю компоновку.

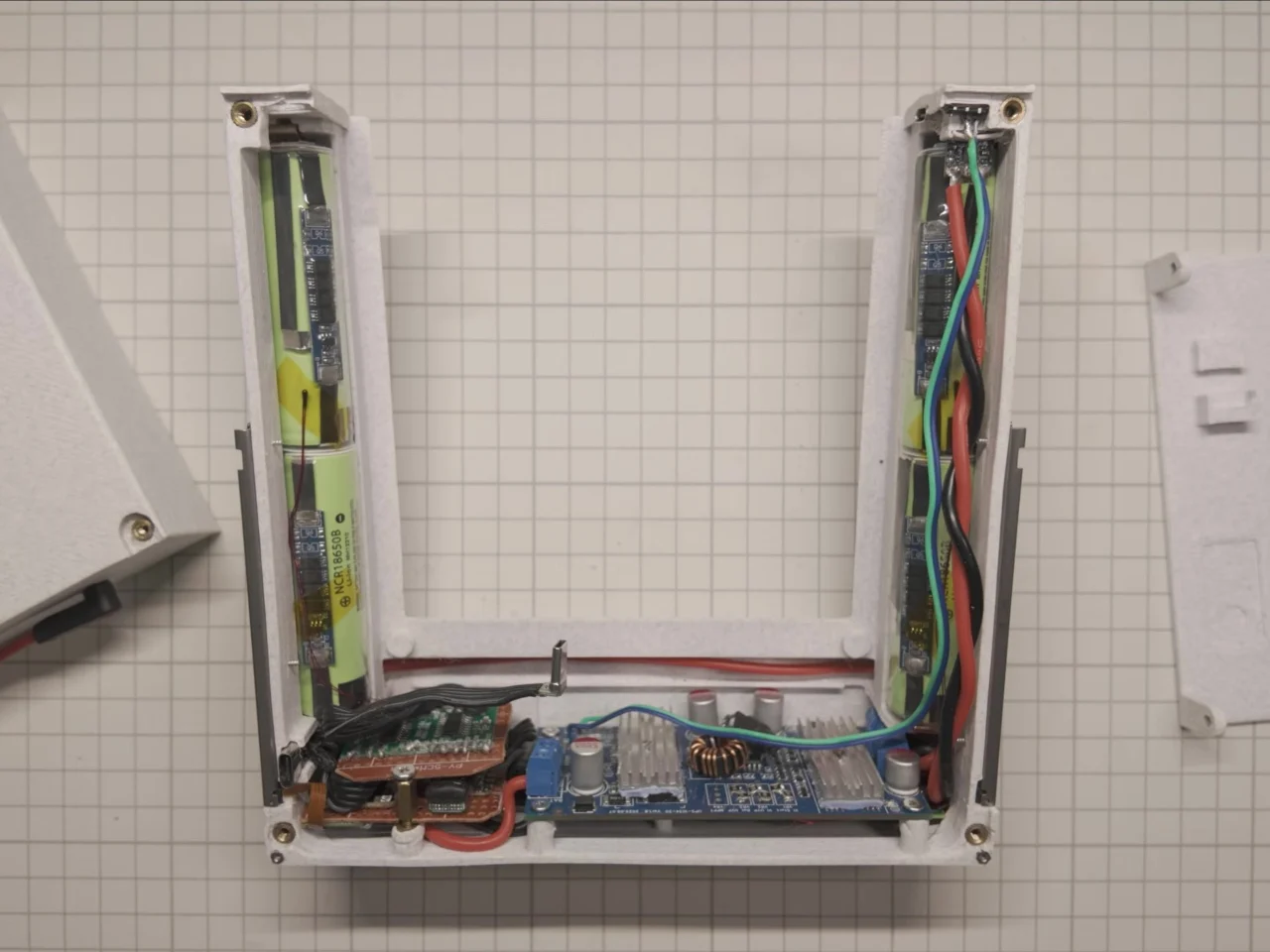

Завершает конструкцию блок аккумуляторных элементов с собственной схемой питания. Её хватает, чтобы компьютер несколько часов работал без единого кабеля. Точная ёмкость батареи и время автономной работы в разных сценариях в описании проекта не приводятся.
Ни одно из этих решений не было направлено на то, чтобы сделать самый маленький Mac Mini. Цель была другой — доказать, что настольный чип можно извлечь, поместить в новый корпус и снабдить батареей, не потеряв того, ради чего его стоит покупать.
Кибердеки — самодельные портативные компьютеры, вдохновлённые эстетикой киберпанка, — давно стали отдельным направлением среди мейкеров, но чаще всего их строят на одноплатниках вроде Raspberry Pi. Mac Nano выделяется тем, что внутри работает серийная плата Apple. А модульный подход, при котором компьютер становится сменным картриджем, а не запечатанной коробкой, показывает вариант портативной техники, которую можно обновлять по частям, а не менять целиком.
