Imec создал первый в мире кубит на квантовых точках с помощью литографии High-NA EUV

Бельгийский полупроводниковый исследовательский гигант imec на этой неделе объявил о создании того, что он называет первым в мире устройством на кубитах из кремниевых квантовых точек, изготовленным с использованием литографии High-NA EUV. Это одна из самых ранних демонстраций передового квантового оборудования, созданного с помощью наиболее совершенной технологии производства полупроводников, существующей сегодня. Устройство было представлено на конференции ITF World в Лёвене 19 мая 2026 года и использует спиновые кубиты на кремниевых квантовых точках — наноразмерные структуры, которые удерживают отдельные электроны и используют их квантовые спиновые состояния для хранения информации, — с зазорами между управляющими затворами всего 6 нанометров.

Источник изображения - Imec

На первый взгляд это объявление может показаться очередной записью во всё более переполненной квантовой гонке. Однако реальная значимость заключается не столько в чистой квантовой производительности, сколько в производстве — пожалуй, самом большом препятствии, отделяющем экспериментальные квантовые системы от коммерчески полезных квантовых компьютеров.

Производство, а не физика, теперь главный барьер

Кубиты теоретически могут решать вычислительные задачи, которые заняли бы у классических суперкомпьютеров больше времени, чем возраст Вселенной. Но только в масштабе, которого ещё никто не достиг. После целой серии прорывов в физической стороне квантовых вычислений именно производство стало основным ограничением.

Центральная проблема отрасли больше не в том, могут ли исследователи создать функционирующие квантовые системы. Такие компании, как IBM, Google, IonQ, Quantinuum, D-Wave, PsiQuantum и другие, уже продемонстрировали широкий спектр рабочих архитектур:

сверхпроводящие кубиты (IBM, Google);
ловушки ионов (IonQ, Quantinuum);
фотонные системы (PsiQuantum, Xanadu);
системы на квантовом отжиге (D-Wave);
спиновые кубиты на кремниевых квантовых точках — направление, к которому относится новинка imec.

Настоящий вызов заключается в масштабировании этих систем до надёжных машин, содержащих миллионы воспроизводимых, управляемых кубитов — уровня, широко считающегося необходимым для коммерчески полезных, отказоустойчивых квантовых компьютеров. Дорожные карты самых амбициозных игроков отрасли отодвигают эту веху к 2030 году или ещё дальше, что лишний раз подтверждает: текущий тормоз — это инженерия и производство, а не фундаментальная физика.

«Промышленные кубиты»: почему ставка сделана на кремниевые квантовые точки

Подход imec сосредоточен на спиновых кубитах на кремниевых квантовых точках, которые в исследовательском сообществе часто называют «индустриальными кубитами». Причина проста: их производство в теории может использовать ту же самую инфраструктуру CMOS, на которой сегодня выпускаются обычные процессоры, видеокарты и ускорители ИИ. Вместо того чтобы строить экзотическую специализированную экосистему с нуля, кремниевые квантовые точки опираются на десятилетия опыта масштабирования транзисторов и производства пластин, уже накопленного полупроводниковой индустрией.

Сама Софи Бейне (Sofie Beyne), руководитель проекта и инженер по квантовой интеграции imec, сформулировала идею предельно ясно: команда может использовать десятилетия инноваций в полупроводниковой отрасли и переиспользовать всю экосистему кремниевого масштабирования, переводя квантовые устройства за рамки лабораторных экспериментов к крупномасштабным, производимым системам. Именно в этом, по её словам, у кремниевых кубитов есть очевидное преимущество перед альтернативами.

Как устроен спиновой кубит на кремниевой квантовой точке

Сами кубиты работают за счёт захвата отдельных электронов внутри наноразмерных кремниевых структур, формируемых в так называемом «слое затворов». Квантовое спиновое состояние электрона хранит информацию, а окружающие его металлические управляющие затворы манипулируют взаимодействиями между соседними квантовыми точками. На бумаге концепция выглядит обманчиво простой; её аппаратная реализация — экспоненциально сложнее.

Производительность таких устройств критически зависит от расстояния между управляющими электродами. Когда соседние квантовые точки сближаются, сила связи между ними растёт экспоненциально, улучшая управляемость и точность взаимных операций. Но за это преимущество приходится платить: для надёжной работы нужно формировать зазоры размером в считанные нанометры — и не на одном тестовом участке, а воспроизводимо по всей 300-миллиметровой пластине.

Именно этого добился imec: команда сообщает о работающих массивах кубитов с зазорами всего в 6 нм между задающими и барьерными затворами, причём изготовленными по совместимому с фабрикой процессу. Благодаря наномасштабу самих кубитов на одной микросхеме теоретически могут уместиться миллионы вычислительных единиц — то самое количество, которое нужно для отказоустойчивых квантовых машин.

Что такое High-NA EUV и почему это особенный инструмент

High-NA EUV — это следующий крупный литографический переход в полупроводниковой промышленности, изначально разработанный для будущих процессоров с нормами менее 2 нм, передовых ИИ-ускорителей и высокоплотной памяти. Системы, построенные нидерландской ASML, повышают точность формирования рисунка за счёт увеличения числовой апертуры оптики с 0,33 у обычного EUV до 0,55. Это позволяет в одно экспонирование печатать элементы примерно в 1,7 раза меньше и достигать плотности транзисторов в 2,9 раза выше, чем у предыдущего поколения NXE.

Первая коммерческая модель этой линейки — TWINSCAN EXE:5000 с разрешением 8 нм; за ней следует более производительная EXE:5200B, рассчитанная на до 220 пластин в час. Чтобы добиться такой числовой апертуры, инженерам ASML и оптикам ZEISS SMT пришлось заново спроектировать всю проекционную колонну:

анаморфные зеркала с разной демагнификацией по осям — 4× в одном направлении и 8× в другом, чтобы пучок в принципе уместился на маске;
каждое зеркало вдвое больше по диаметру и примерно в десять раз тяжелее, чем в стандартных EUV-инструментах;
отполированные ZEISS до субангстремной (фактически атомарной) точности — по ряду оценок, это самые точные крупноразмерные оптические поверхности, когда-либо изготовленные человеком;
обновлённые ступени для пластин и масок, рассчитанные на работу с уменьшенным полем экспонирования.

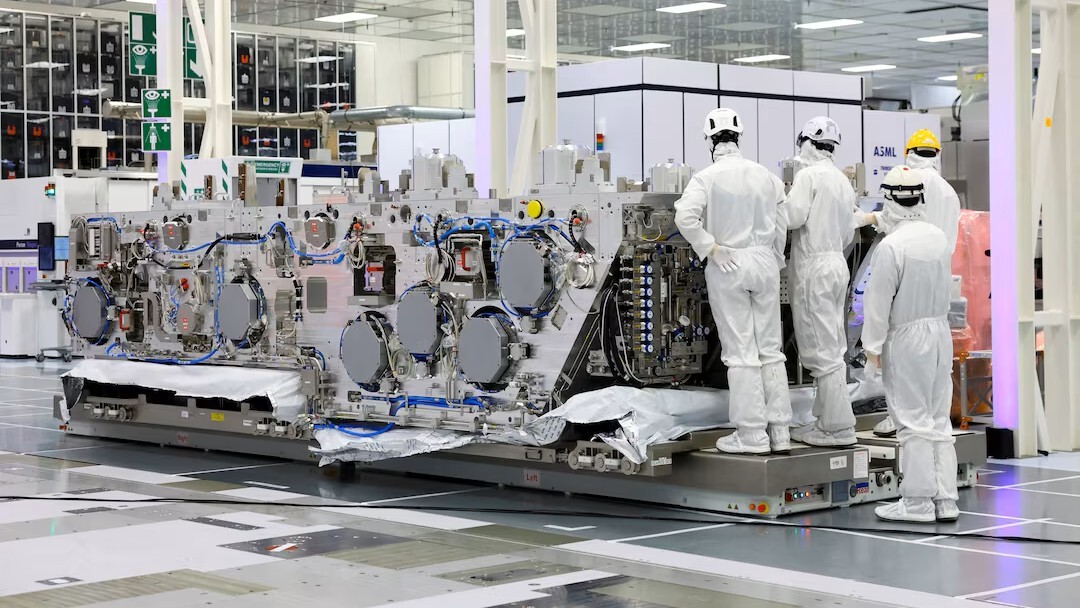

Сам станок весит около 150 тонн, занимает длину двухэтажного автобуса и стоит примерно 380–400 миллионов долларов за единицу — более чем вдвое дороже текущих Low-NA EUV-систем. Это один из самых сложных промышленных инструментов, когда-либо построенных, и его доводка заняла у ASML и партнёров более десяти лет работы.

Поразительное совпадение во времени

Даже среди крупнейших производителей полупроводников технология High-NA EUV только начинает разворачиваться. Intel установил первый в индустрии коммерческий инструмент этого класса в конце 2023 года, а imec получил High-NA EUV в свою 300-миллиметровую чистую комнату в марте 2026 года — то есть всего за два месяца до анонса.

Тот факт, что imec уже применил High-NA EUV к квантовому оборудованию — раньше, чем большинство производителей микросхем успели полноценно встроить эту литографию в массовые производственные потоки, — намекает на важную тенденцию. Квантовые вычисления могут начать сходиться с существующей производственной дорожной картой полупроводниковой индустрии, а не развиваться как отдельный, изолированный технологический стек. Если это подтвердится, кремниевое квантовое оборудование сможет «прыгнуть» сразу в инфраструктуру многомиллиардной отрасли, потенциально серьёзно сжимая сроки появления полезных квантовых систем. Хотя, разумеется, это не означает, что промышленные квантовые компьютеры внезапно стали близкой реальностью.

Прорыв в производстве, а не в архитектуре

Прототип imec пока далёк от полномасштабного отказоустойчивого квантового компьютера. Тем не менее это полноценное функционирующее устройство на спиновых кубитах из кремниевых квантовых точек — то есть оборудование, способное хранить и обрабатывать информацию через квантовые спиновые состояния захваченных электронов. Такие архитектуры уже долгое время рассматриваются как наиболее перспективные кандидаты для задач, которые быстро перегружают даже самые мощные классические суперкомпьютеры из-за своей комбинаторной и квантово-механической сложности.

Принципиально важно понимать, что прорыв imec состоит именно в производственном процессе, а не в самой архитектуре кубита. Спиновые кубиты на кремниевых квантовых точках существуют не первый год: они активно исследуются более десяти лет, и образцы таких устройств уже демонстрировались — но с использованием более привычной литографии и в лабораторных масштабах. Это доказывало работоспособность концепции, но было далеко от того, что нужно для промышленного масштабирования: последовательного, воспроизводимого изготовления с нанометровыми допусками по всей пластине.

Именно эту пропасть и пытается закрыть imec. Показав, что литография High-NA EUV способна формировать спиновые кубиты на кремниевых квантовых точках с зазорами в 6 нм между затворами в рамках совместимого с фабрикой процесса на 300-мм пластинах, исследовательский центр впервые продемонстрировал, что самый передовой производственный инструмент полупроводниковой индустрии может быть применён к этому классу квантового оборудования. То есть архитектура переезжает из лабораторной демонстрации в нечто, что в перспективе может выпускаться как обычный чип.

Где будут применяться такие квантовые компьютеры

При достаточном масштабировании и стабилизации системы на спиновых кубитах из кремниевых квантовых точек могли бы заметно ускорить прогресс в целом ряде областей, где классическим суперкомпьютерам не помогает даже бесконечное наращивание мощности:

молекулярное моделирование и расчёт химических реакций;
поиск и разработка новых материалов;
фармацевтические исследования и моделирование действия лекарств;
криптография и пост-квантовый анализ устойчивости шифров;
оптимизация логистики, маршрутизации и больших комбинаторных задач;
моделирование сложных физических систем — от плазмы до квантовой хромодинамики.

Скорее всего, подобные системы будут разворачиваться не для прямого обслуживания потребителей, а в интересах гиперскейлеров, государств, национальных лабораторий, фармкомпаний и оборонных организаций — там, где даже инкрементальный прорыв может иметь огромные научные или стратегические последствия. Наиболее вероятный путь доступа — облачная квантовая инфраструктура, а не локальное оборудование на местах.

Тем временем сам факт того, что imec уже изготавливает функционирующие квантовые точки на инструменте, который ведущие производители микросхем ещё только осваивают, означает одно: квантовое аппаратное обеспечение перестаёт быть отдельным «островом» в полупроводниковой карте мира. Оно постепенно становится ещё одной линейкой продуктов, которую можно строить на тех же фабриках, что и процессоры будущего поколения.
