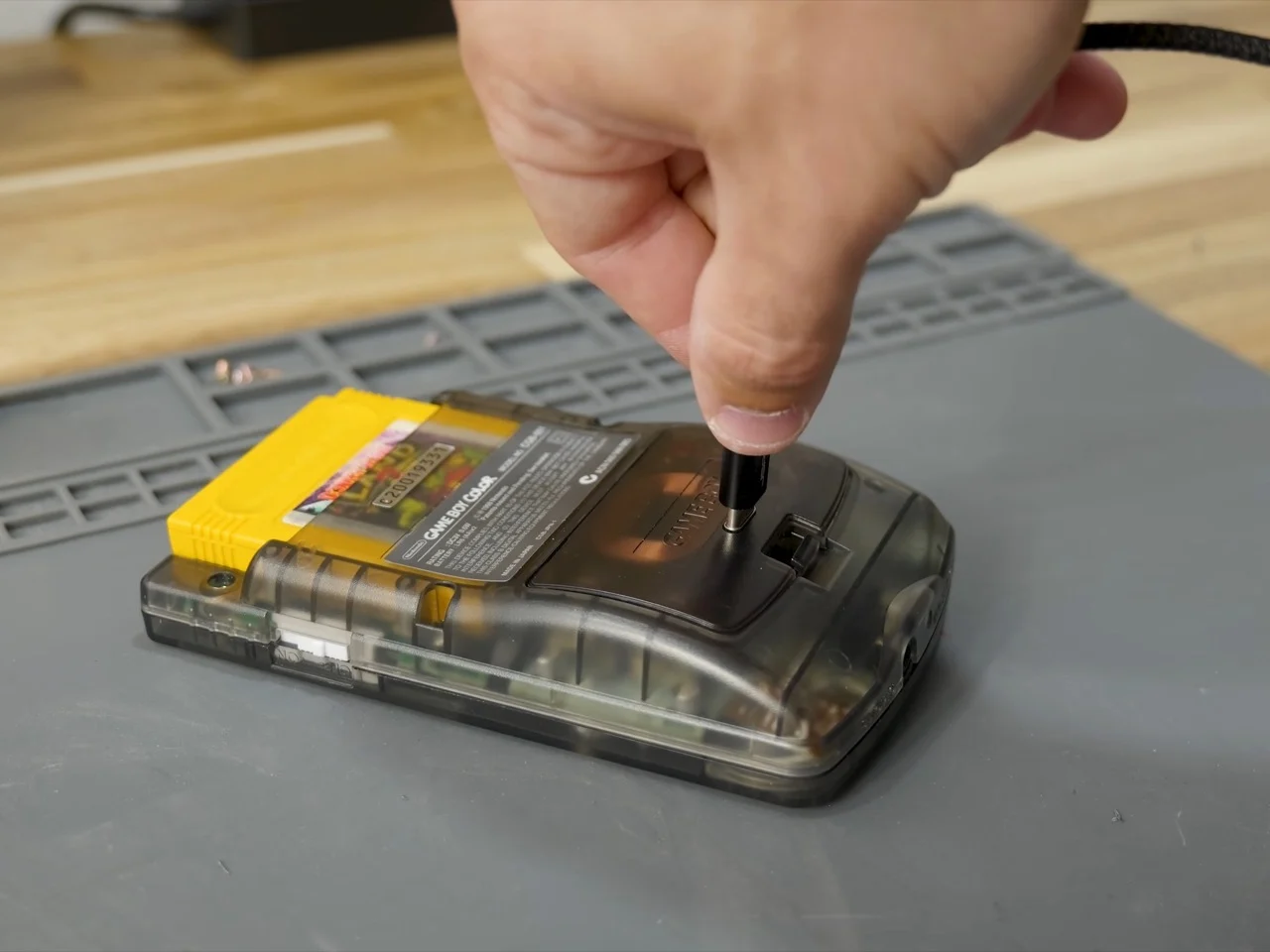

В прошлом году ютубер Zac Builds разобрал iPod пятого поколения и вернул его миру с USB-C, Bluetooth и прозрачной панелью, из-за которой плеер походил на механические часы. Теперь канадский блогер взял в руки трёхлопастную отвёртку, которой вскрывают корпуса Nintendo, и на очереди Game Boy Color, который получает «реанимацию». Тот же подход, тот же прозрачный пластик и тот же отказ позволять любимому гаджету умирать от старости.
У Game Boy Color 1998 года было немало достоинств (прежде всего Pokémon), но железо плохо состарилось. У экрана не было подсветки, моно-динамик звучал слабо, а всё питание обеспечивали две батарейки AA. Zac сохраняет оригинальную материнскую плату Nintendo и перестраивает вокруг неё всё остальное, начиная с яркого OLED-дисплея, рядом с которым старая отражающая панель кажется куском мокрого картона. Литий-ионный аккумулятор принёс USB-C и беспроводную зарядку, отдельные усилитель и регулятор делают динамик громче и практически без шипения, а под каждой кнопкой светится RGB-подсветка. Картридж EZ Flash Jr вмещает всю библиотеку игр на одной карте microSD.
Источник изображения — yankodesign.com
Экран из смартфона 2013 года вернул Game Boy Color «глаза»

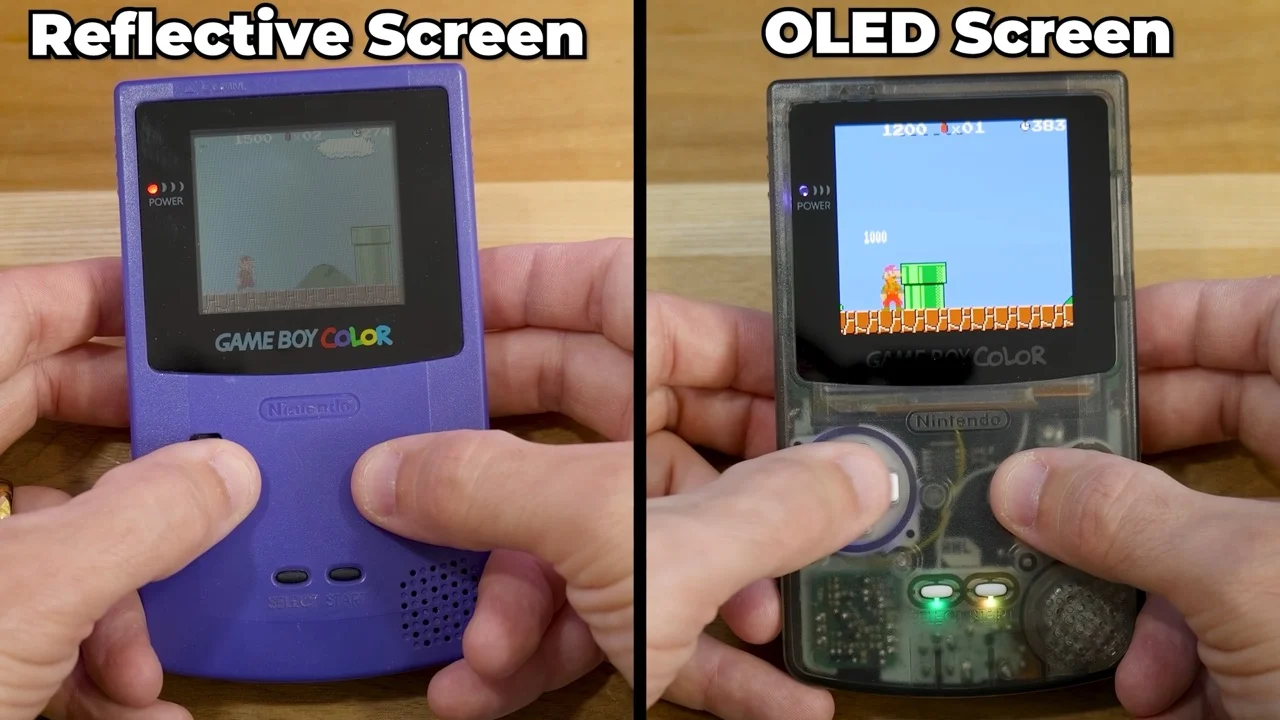

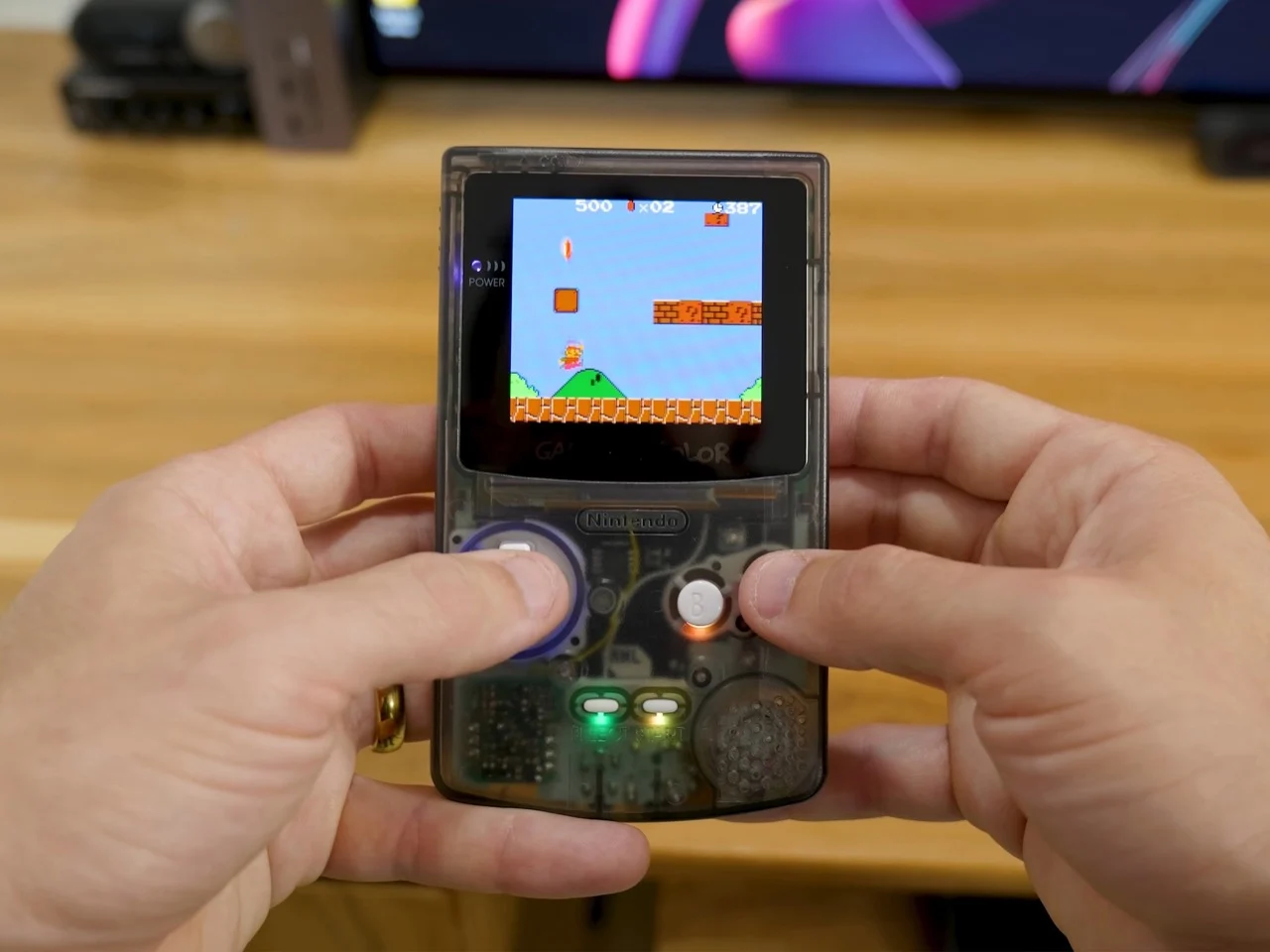

Zac называет OLED-дисплей лучшим отдельным улучшением, которое можно дать Game Boy Color, и сравнительные кадры его правоту подтверждают. Панель занимает окно побольше, чем у оригинала Nintendo, а самосветящиеся пиксели позволяют Super Mario Bros. Deluxe «выстреливать» ярким цветом без настольной лампы над головой. Кроме того, экран закрыт настоящим стеклом, которое выглядит дороже и служит дольше старой пластиковой линзы. По догадке Zac, панель когда-то была частью телефона, и, как сообщается, в подобных наборах применяют экраны от BlackBerry Q10. Телефон, проигравший войну смартфонов, в итоге спас Game Boy.
Настройки доступны через сенсорное меню на самом экране: можно менять яркость, добавлять имитацию строк развёртки и менять цвет светящегося логотипа Game Boy Color под дисплеем. Сенсорное управление Zac находит немного неуклюжим, и это справедливо, ведь тыкать пальцем в экран игры на консоли 1998 года выглядит очень по-2026-му. По меркам моддинга установка на удивление проста: экран вдавливается в заранее вырезанный корпус под небольшим углом, удерживается клеевым кольцом, а единственный провод питания идёт к контакту C переключателя питания и фиксируется каптоновой лентой. Игры вроде Pokémon Red на таком экране выглядят заметно чётче.
Зарядка по USB-C и «мышиное» расположение порта

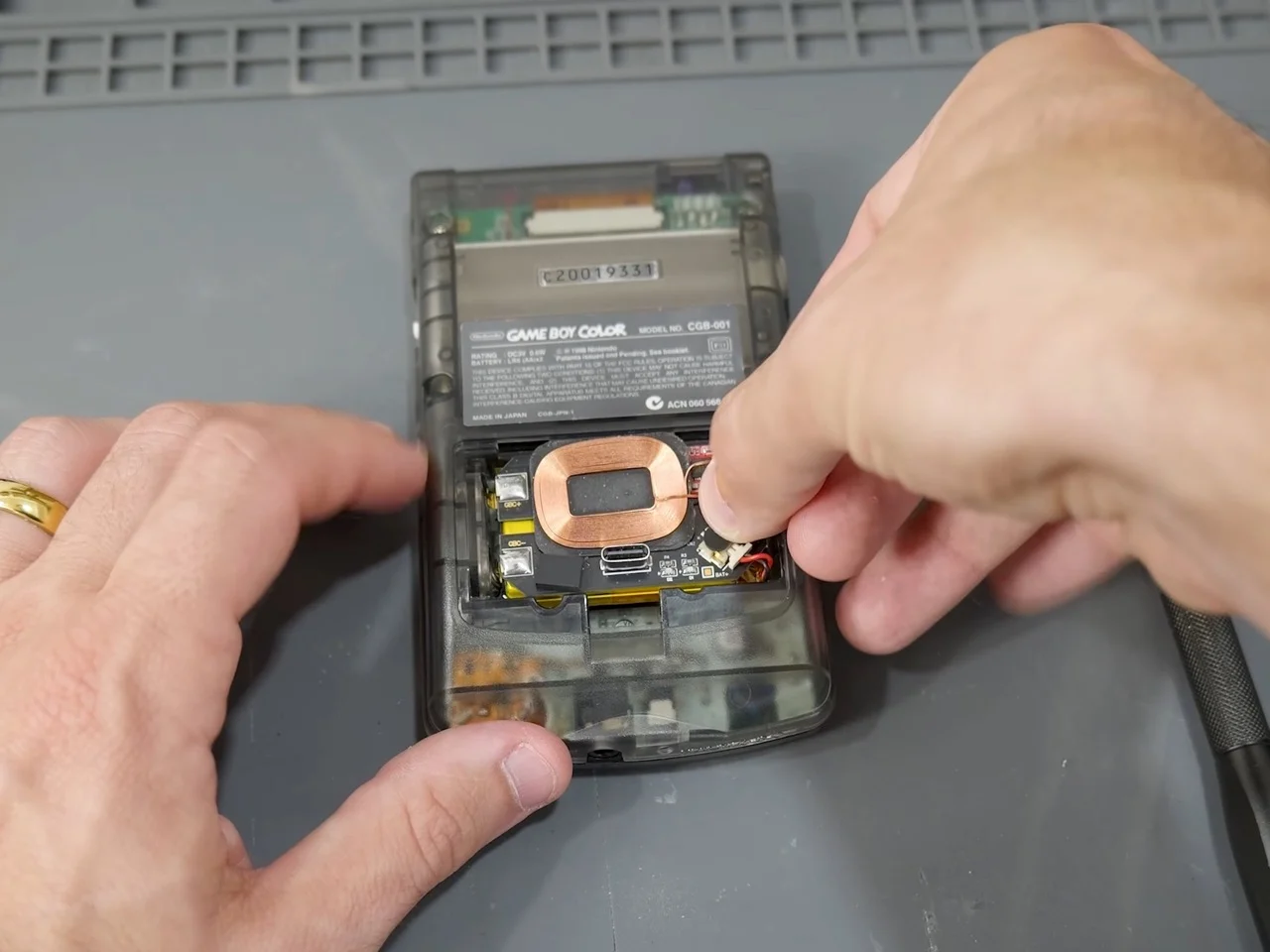

При первом включении модифицированная консоль воспроизводила звук, а OLED оставался чёрным, и свежие батарейки AA мгновенно решили проблему. Причина в просадке напряжения: стартовая нагрузка нового железа тянула уставшие батарейки ниже уровня, необходимого экрану. Постоянное решение Zac — литий-ионный блок большей ёмкости и напряжения с зарядкой по USB-C и катушкой беспроводной зарядки, которого, по его оценке, хватает на намного больше восьми часов игры. Порт USB-C расположен на задней панели, поэтому кабель торчит из консоли как хвост, что напоминает Magic Mouse. К счастью, катушка позволяет обойтись без кабеля и просто поставить консоль на беспроводную зарядку.
Новый динамик и его усилитель на гибкой печатной плате добавили громкости, но и громкое шипение: 28-летний регулятор Nintendo никогда не был рассчитан на одновременное питание OLED, усилителя и набора RGB-светодиодов. Zac заменил его регулятором от Helder — давно известного в мире моддинга Game Boy бренда, — который сглаживает пульсации на общей 5-вольтовой линии консоли. На плате также появился твердотельный конденсатор ёмкостью более чем в пять раз больше, чем у заменённой детали. Шипение сократилось до следа, который слышен только если поднести динамик к уху на дюйм. Каждое эффектное улучшение здесь опирается на неброское «питающее» железо, и Zac открыто об этом говорит.
RGB-кнопки и дымчатый корпус, который выставляет всё напоказ

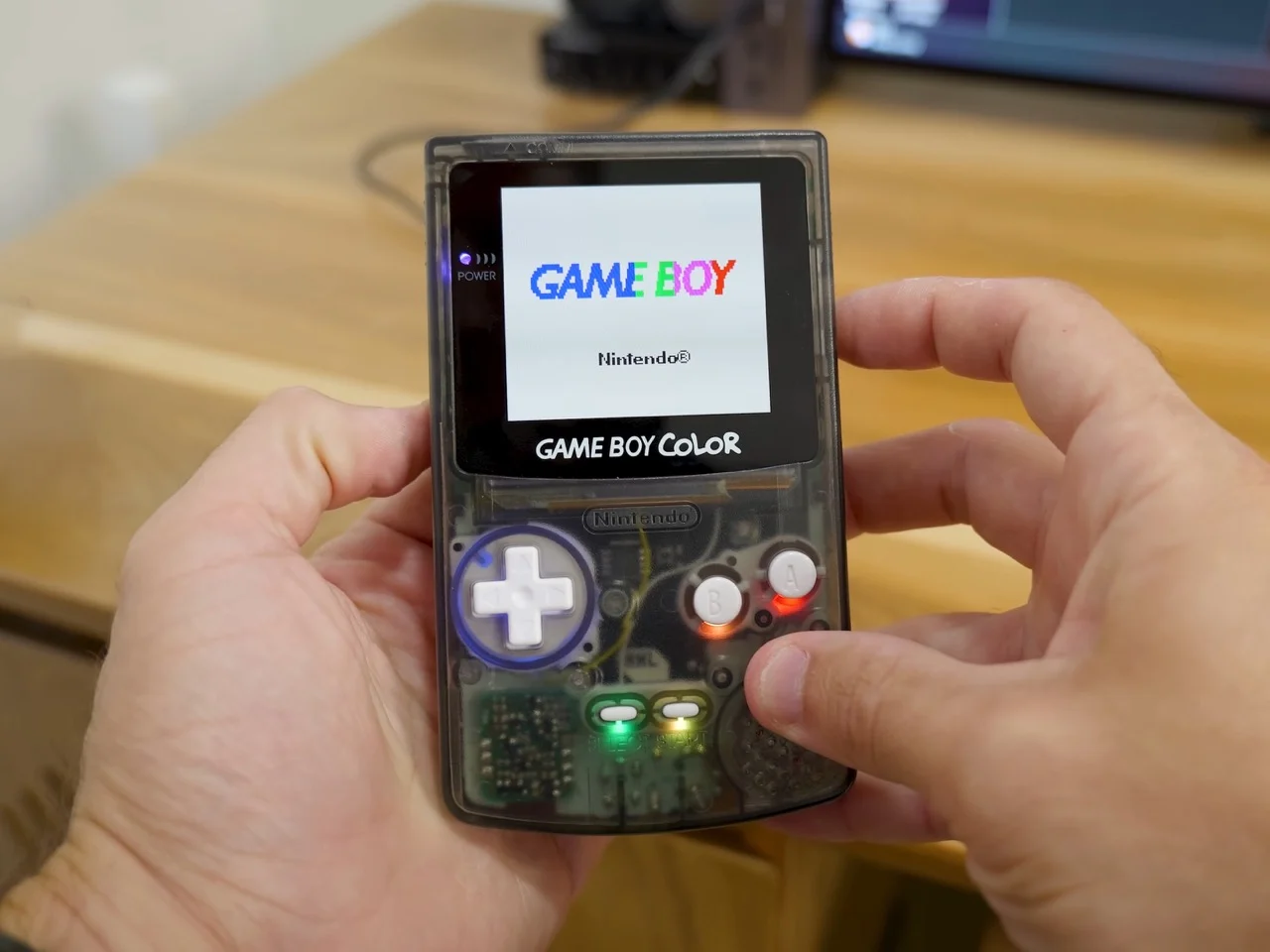

Под каждой кнопкой установлен индивидуально адресуемый RGB-светодиод, который заменяет оригинальный светодиод питания, а цветом управляют комбинациями кнопок. На фото крестовина получает синее кольцо, A и B светятся красным, а Select и Start — зелёным и янтарным. Монтаж занимает около дюжины паек, и Zac советует сначала закрепить контактные площадки 5 В и земли, чтобы остальное встало на место. До этого он очистил плату изопропиловым спиртом, заменил все три старых конденсатора и поставил новые белые силиконовые мембраны, чтобы устранить залипание кнопок. Готовая консоль всё равно ощущается чётко, несмотря на множество проводов, которые теперь спрятаны под кнопками.

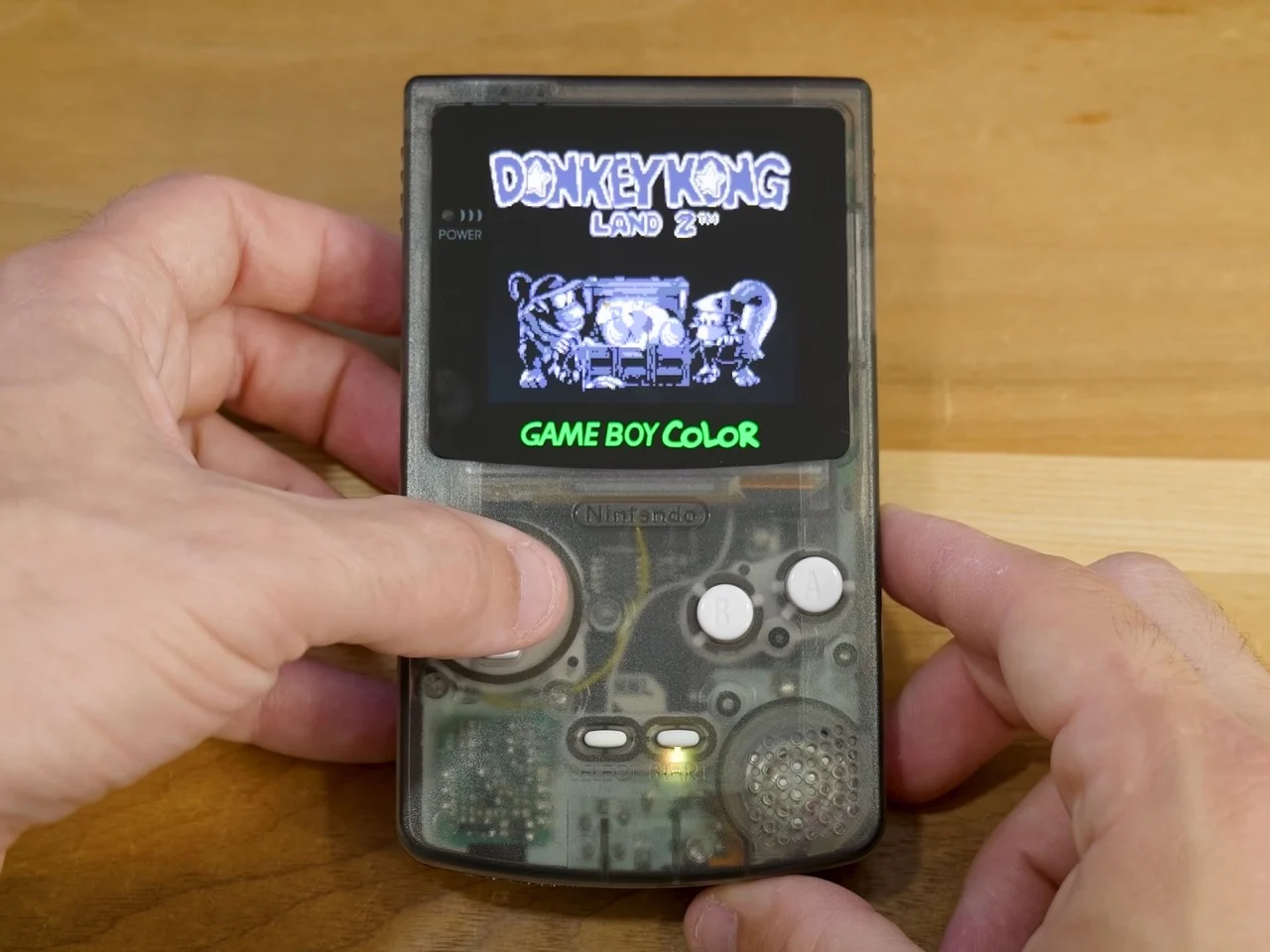

Заранее вырезанный дымчато-прозрачный корпус связывает сборку воедино, выставляя на обозрение подсветку, ленту усилителя и материнскую плату. У него также больше окно для экрана, а родная перегородка отсека батареек убрана, чтобы освободить место для нового аккумулятора. У прозрачного пластика здесь глубокие корни: Nintendo продавала Game Boy Color в цвете Atomic Purple в 1998 году, в том же году, когда iMac G3 Bondi Blue от Apple сделал прозрачность модной. Моддеры в последнее время активно развивают эту идею: полностью прозрачный Game Boy Color от Natalie the Nerd получил даже прозрачную печатную плату. В версии Zac на виду остаётся оригинальная зелёная плата Nintendo, что подходит сборке, которая отдаёт дань настоящему железу.
Разгон, который ломает экран, и картридж на всю библиотеку
Самый амбициозный мод Zac заменяет кварцевый генератор платой с переменной тактовой частотой, благодаря чему консоль может работать медленнее или до 50% быстрее по комбинации кнопок. Чтобы снять старый кварц, потребовались горячий воздух, теплозащита и каптоновая лента, и Zac прямо советует новичкам эту часть пропустить. Замедление работает отлично и превращает сложные платформенные участки в замедленную съёмку. При разгоне игра продолжает идти, но OLED теряет синхронизацию и ничего не показывает, ведь тактовая частота определяет и тайминги дисплея. Некоторые IPS-наборы, как сообщается, справляются со скоростью 1,3x или 1,5x, но Zac такой не пробовал, а OLED выглядит слишком хорошо, чтобы от него отказываться.

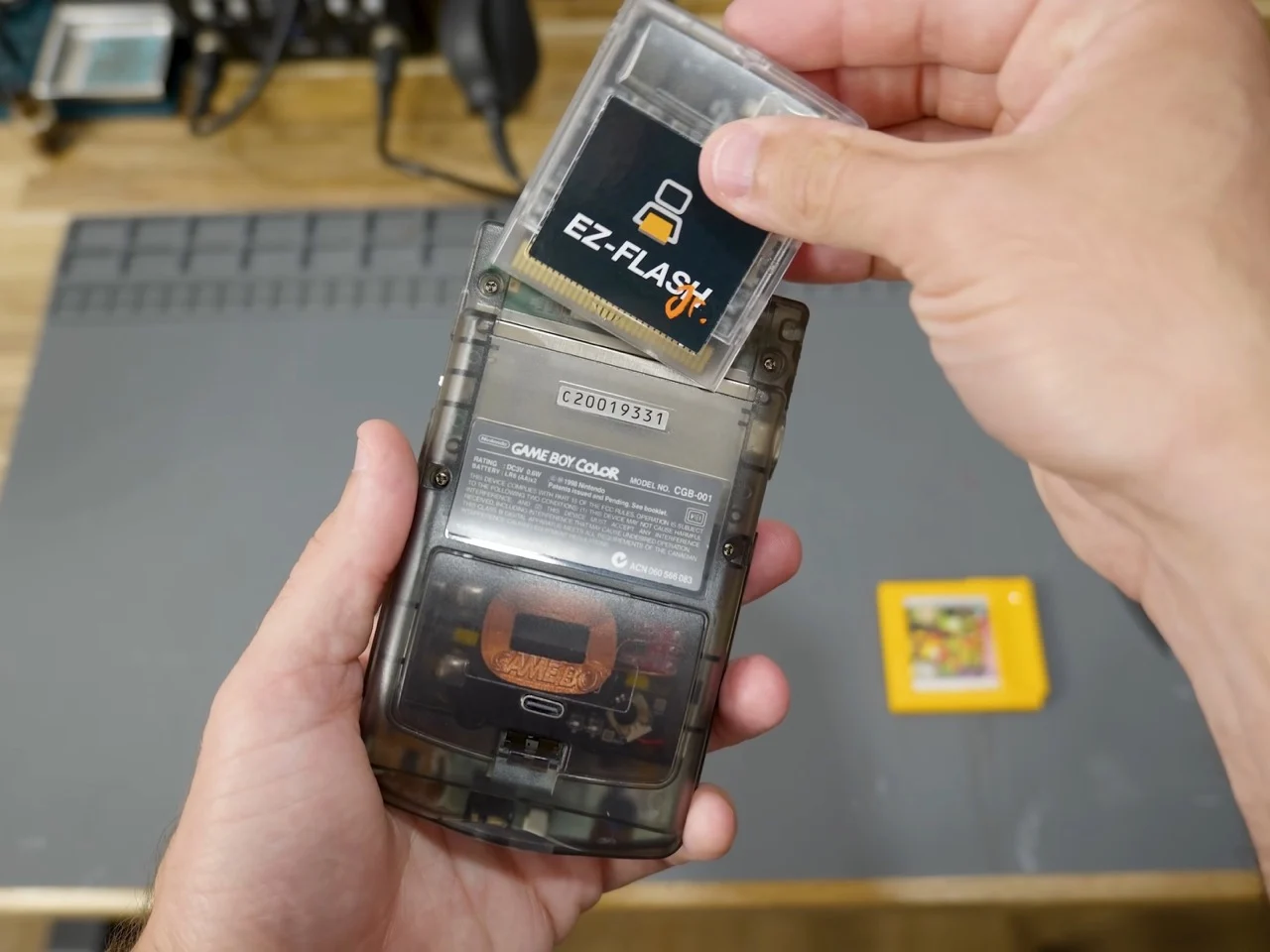

За игры отвечает картридж EZ Flash Jr: он загружает ROM для Game Boy и Game Boy Color, самодельные программы и хаки с карты microSD в формате FAT32, а Zac говорит, что даже 8 ГБ хватает на всю библиотеку. Без разгона, по его оценке, подобную сборку можно сделать за пару вечеров, в основном из готовых наборов на оригинальной материнской плате. Готовый вариант с похожим внешним видом предлагает прозрачная модель Chromatic от ModRetro за 149,99 доллара, но подход Zac сохраняет в сердце устройства настоящий кремний Nintendo. Поэтому сборка ближе к реставрации, чем к замене. Nintendo создавала Game Boy Color для батареек AA и солнечного света, а Zac перестроил его для USB-C и полуночи.
