Обычно на мерный стук дождевых капель по поверхности смотрят без всякой тревоги. Однако исследование Чжунъюань Ни и его коллег, опубликованное в Nature, даёт повод присмотреться к каплям внимательнее — как минимум с точки зрения их коррозионного потенциала. Выяснилось, что капля, неспешно скатываясь по поверхности, способна накопить значительный электрический потенциал: в измерениях зафиксировано более 1 кВ.

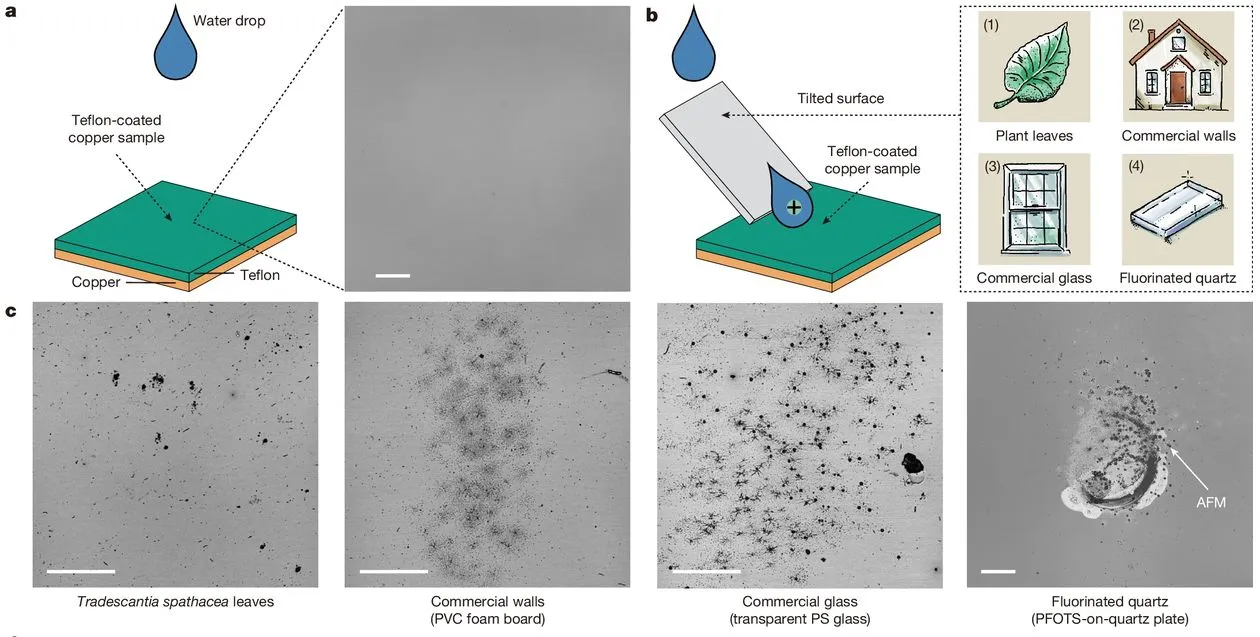

Схема эксперимента была прямолинейной: каплям сначала давали зарядиться на изолирующей поверхности, а затем направляли их на металлическую мишень. Этого оказалось достаточно, чтобы вызвать заметную коррозию — то есть речь не о теоретическом эффекте, а о наблюдаемом разрушении материала.
Что происходит с защитным покрытием
Самое неприятное в том, что металл в опытах не был голым. Несмотря на нанесённый защитный слой, заряженные капли постепенно разрушали покрытие и обнажали металл под ним. В качестве покрытия использовался тефлон, а в воду добавляли небольшое количество растворённого хлорида натрия, чтобы приблизить состав капель к естественному дождю.
Предложенное объяснение — диэлектрический пробой изолирующего защитного слоя. Заряженная капля выступает одним электродом, а металлическая поверхность, которая часто ещё и заземлена, — вторым. Последующее изучение образцов показало, что дело, судя по всему, обстоит именно так: следы повреждений соответствуют картине пробоя, а не просто химическому воздействию солёной воды.
У этого вывода есть неочевидное следствие для инженерной практики. Гидрофобные покрытия ценят как раз за то, что вода на них не задерживается и скатывается каплями, — но именно скольжение капли по диэлектрику и накапливает заряд. Механизм, который должен защищать поверхность, в этой картине сам создаёт условия для её разрушения.
Почему от этого трудно защититься
Напрашивающееся решение — снимать заряд с воды до того, как она достигнет чувствительной поверхности. На практике это далеко не тривиальная задача. Как отмечается в выводах работы, заряженные капли образуются не только на изолирующих материалах, использованных в эксперименте: тот же процесс идёт в облаках и в морских волнах, а значит, источник заряда невозможно просто убрать из конструкции.
Проблема, соответственно, актуальна везде, где вообще встречаются заряженные капли, — в том числе в широком спектре промышленных процессов. К этому стоит добавить и вполне бытовые сценарии: приморский климат с солёным аэрозолем в воздухе и зимние дороги, где реагенты добавляют в воду ту же соль, что и в эксперименте, создают ровно те условия, при которых эффект должен проявляться сильнее всего.
Электричество из падающей воды — сюжет не новый
Сама по себе способность падающей воды электризоваться известна с XIX века. На ней построен капельник Кельвина — эффектная демонстрационная установка, в которой две струйки капель через систему индукционных колец накапливают такую разность потенциалов, что между электродами проскакивает искра. Никакого источника питания, кроме падающей воды, там нет.
Новизна свежей работы в другом. Прежде электризацию капель рассматривали в основном как способ что-то измерить или получить энергию, а теперь тот же эффект показан как механизм разрушения антикоррозионной защиты.
Практический вывод для тех, кто занимается покрытиями и долговечностью конструкций, довольно неудобен: при оценке стойкости защитного слоя мало учитывать химию среды и механические нагрузки. К списку факторов добавляется электростатика — и с ней придётся считаться при проектировании всего, что годами стоит под дождём.
