Железнодорожные сети огромны, и именно это делает их сплошной непрерывный мониторинг такой трудной задачей: осмотреть тысячи километров пути одновременно физически невозможно. Исследователи из Китая предложили обойтись без новых датчиков вообще — и слушать вибрации в оптоволоконных кабелях, которые уже проложены вдоль путей.

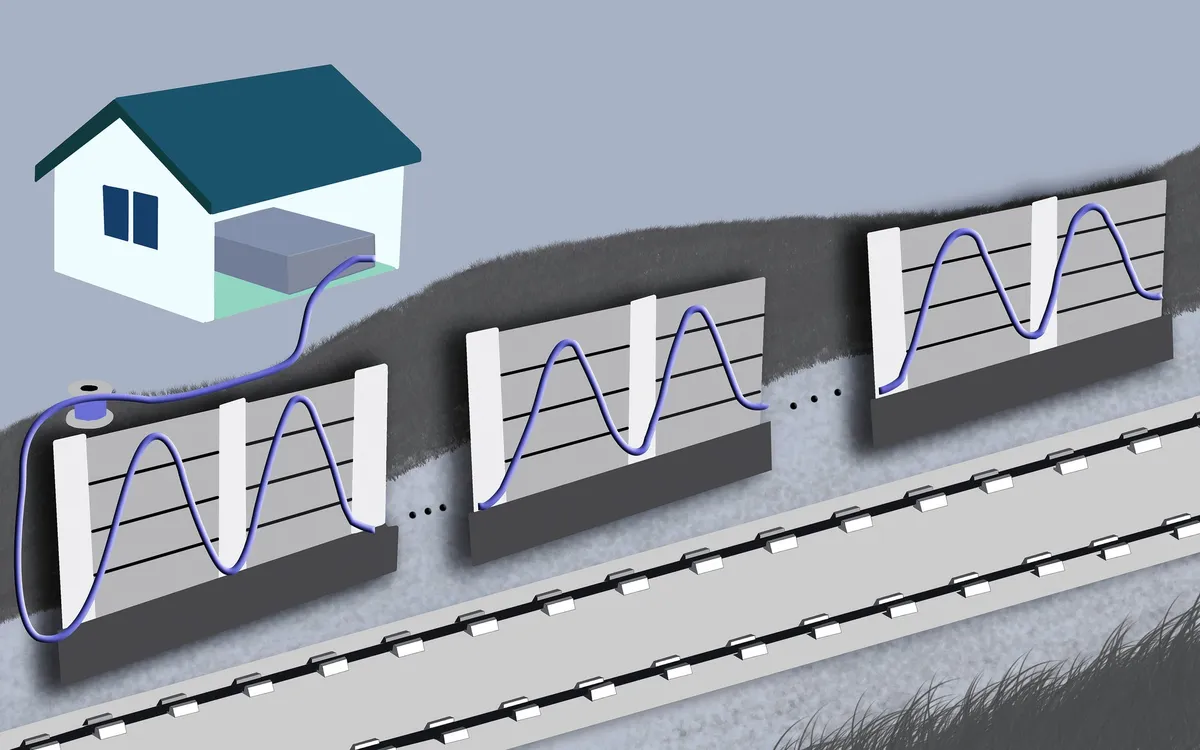

Распределённое акустическое зондирование позволяет по вибрациям в оптоволокне вдоль путей находить неисправности инфраструктуры — например, повреждённые шумозащитные экраны. Источник изображения — spectrum.ieee.org
Работа опубликована 5 марта в Journal of Optical Communications and Networking. Экспериментально авторы показали, что метод действительно ловит целый набор проблем, влияющих на безопасность движения, — от дефектных колёсных пар до повреждённых шумозащитных экранов вдоль полотна.
Почему обычных методов не хватает
Саша Дун, профессор транспортной школы Юго-Восточного университета в Нанкине, отмечает: традиционные способы контроля — видеонаблюдение, радары, ультразвуковые датчики — работают, но почти всегда привязаны к отдельным точкам сети.
«В результате они плохо подходят для непрерывного контроля вдоль всей линии и к тому же более уязвимы к погоде, факторам окружающей среды и ограничениям по электропитанию», — говорит она.
Вместо этого группа Дун вместе с Исинь Чжаном из Нанкинского университета применила технологию распределённого акустического зондирования (DAS, distributed acoustic sensing). Принцип такой: по волокну пускают импульсы света, а по характеру обратного рассеяния определяют и количественно оценивают вибрации в каждой точке кабеля. Само волокно при этом превращается в непрерывную цепочку из тысяч виртуальных микрофонов.
Физика тут та же, что в обычном оптическом рефлектометре, только чувствительная к фазе сигнала. В любом волокне свет слабо рассеивается назад на микроскопических неоднородностях стекла; когда участок кабеля растягивается или сжимается от проходящей вибрации, фаза этого обратного рассеяния меняется. Прибор на конце линии измеряет изменения и по времени возврата импульса понимает, на каком именно километре они произошли. Так одна серийная линия связи превращается в измерительную систему с шагом по длине порядка нескольких метров.
Ключевое экономическое преимущество очевидно: линии связи вдоль железных дорог и так проложены под землёй, а значит, кабель можно использовать как измерительную среду без дополнительного питания и без строительства отдельной дорогой сети датчиков. Достаточно поставить на интервалах вдоль пути станции мониторинга и подключить систему DAS к магистральному кабелю отводами.
Сырой сигнал, однако, полон шума: рядом с путями работает техника, дует ветер, идёт дождь. Поэтому исследователи разработали набор ИИ-моделей, которые отфильтровывают помехи и выделяют характерные вибрационные «подписи» конкретных неисправностей — например, повреждённого или дефектного колеса.
Машинное обучение на страже безопасности
Чтобы обучить систему, авторы собирали данные по разным типам происшествий и учили алгоритмы связывать конкретные вибрации с каждым из них.
Первая модель определяет траекторию движения поездов по данным DAS. На обучение ушло более 13 000 образцов проходов составов, направление движения которых подтверждалось независимыми данными. Точность модели составила 98,75 процента.
В другом эксперименте фиксировали поезд с дефектами колёсных пар — повреждениями колёс или соединяющей их оси — на участке длиной 60 километров в Куньмине (провинция Юньнань). Разница оказалась наглядной: вибрации исправных колёс концентрировались в основном ниже 60 герц, тогда как у дефектных частоты доходили до 100 Гц. Практическая ценность здесь высокая: ползун или выщербина на колесе бьёт по рельсу при каждом обороте и разрушает и путь, и сам подвижной состав, а сегодня такие дефекты ловят точечными постами контроля.
Годится метод и для шумозащитных экранов — панельных стен вдоль полотна, которые гасят шум проходящих поездов для соседних кварталов. Чтобы смоделировать неисправность, исследователи снимали с экранов резиновые панели и многократно били по конструкции резиновым молотком, а полученные записи использовали для обучения ещё одной модели. Она распознаёт повреждённые экраны с точностью 99,6 процента.
Отдельно команда проверила, насколько хорошо алгоритмы замечают нештатные события рядом с путями: людей, перелезающих через ограждение, падение камней на полотно, незаконные строительные работы вроде копания экскаватором и прочие внешние помехи. Такие события различались хуже всего, но после увеличения объёма обучающих данных точность удалось поднять до 97,03 процента.
Если собрать результаты вместе, картина по четырём задачам получается такая:
- определение траектории и направления движения поездов — 98,75 %;
- обнаружение дефектных колёсных пар — по смещению частот вибрации выше 60 Гц;
- поиск повреждённых шумозащитных экранов — 99,6 %;
- нештатные события рядом с путями (люди, камни, техника) — 97,03 %.
Результаты показывают, что DAS может стать действительно рабочим инструментом контроля железнодорожных систем. «Больше всего нас удивило, что одно-единственное уже проложенное волокно вдоль дороги при правильном моделировании и грамотных алгоритмах способно одновременно закрывать столько разных задач мониторинга, — говорит Дун. — Такое многоцелевое использование одной волоконной системы имеет большую инженерную ценность».
Сама технология не нова: распределённое акустическое зондирование уже применяют в нефтегазовой отрасли, для охраны периметров и трубопроводов, а сейсмологи пробуют слушать землетрясения по обычным телеком-кабелям. Новизна работы в другом — в том, что одну и ту же линию удалось приспособить сразу под несколько железнодорожных сценариев без установки специализированных датчиков.
Дун признаёт, что эксперименты проводились в контролируемых условиях, и подчёркивает необходимость собрать больше данных о вибрациях при реальном движении высокоскоростных поездов. И всё же, по её словам, «результаты исследования говорят о том, что подход осуществим и обладает высоким потенциалом для практического применения».
Для стран с протяжёнными железнодорожными сетями, включая Россию и её соседей, идея выглядит особенно уместной: волоконно-оптические линии связи вдоль магистралей давно проложены, и превращение их в сплошной датчик не требует ни новой кабельной инфраструктуры, ни питания в чистом поле. Главные вопросы, которые предстоит решить на пути к эксплуатации, тоже понятны: как поведут себя модели зимой и в грозу, сколько будет ложных срабатываний на километр и как встроить поток предупреждений в существующие диспетчерские системы.
