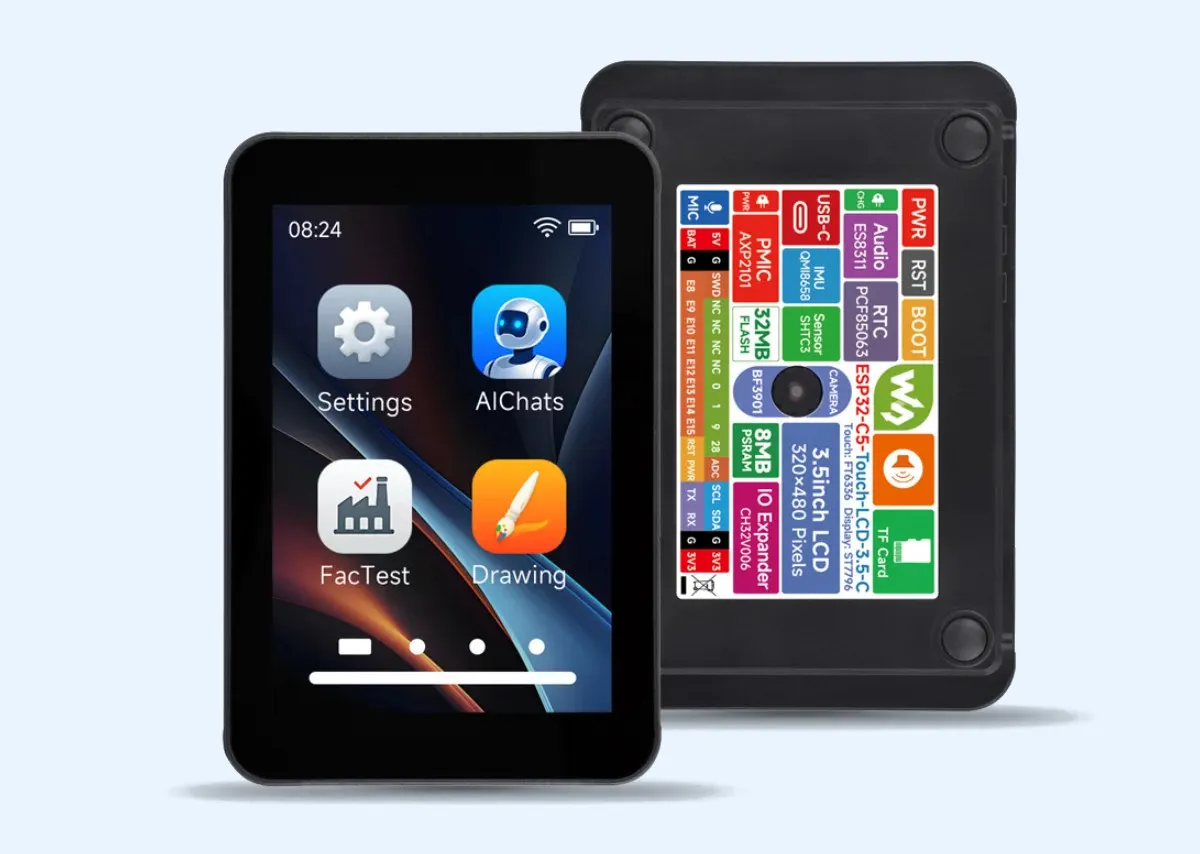

Waveshare выпустила ещё один отладочный набор на базе ESP32-C5 — на этот раз с крупным 3,5-дюймовым цветным сенсорным экраном. Модель ESP32-C5-Touch-LCD-3.5 дополнительно можно заказать с недорогой камерой BF3901 на 0,08 Мп и аккумулятором на 500 мА·ч.

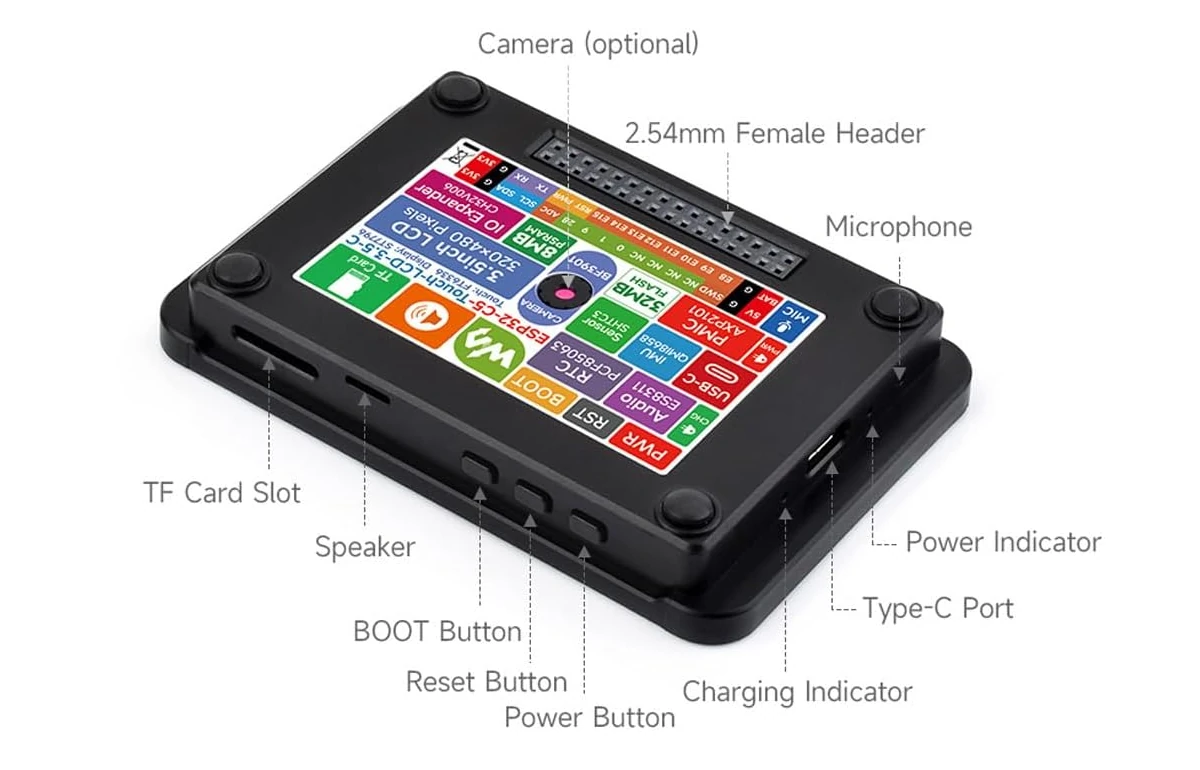

Помимо дисплея, плата несёт встроенный микрофон и разъём для динамика для голосового управления, шестиосевой датчик движения, сенсор температуры и влажности, слот microSD и 32-контактный разъём расширения. Питание и программирование идут через USB Type-C.
Ключевые характеристики
- модуль ESP32-C5-WROOM с одноядерным 32-битным RISC-V до 240 МГц и отдельным низкопотребляющим ядром на 40 МГц;
- 384 КБ SRAM, 8 МБ PSRAM и 32 МБ флеш-памяти;
- двухдиапазонный Wi-Fi 6 (2,4 и 5 ГГц), Bluetooth 5.0 LE и радиомодуль 802.15.4 для Zigbee и Thread;
- IPS-экран 480 × 320 с ёмкостным сенсором на контроллерах ST7796 и FT6336;
- аудиокодек ES8311, усилитель, RTC-часы PCF85063 и контроллер питания AXP2101.
По сравнению с версией на 2,8 дюйма новинка предлагает более крупный и чёткий экран, внешнюю антенну IPEX вместо печатной, опциональную камеру и более продвинутую систему питания. Waveshare отмечает, что это самый большой дисплей среди всех виденных ими наборов на ESP32-C5.
Производитель поставляет заводскую прошивку на основе ESPBrookesia, а также инструкции для работы через ESP-IDF и Arduino IDE. В вики есть раздел с голосовым ассистентом XiaoZhi AI. При этом на сложном интерфейсе SPI-дисплей может подтормаживать: для тяжёлой графики и плавного GUI разработчики рекомендуют связку ESP32-P4 с ESP32-C5 и MIPI-экраном.

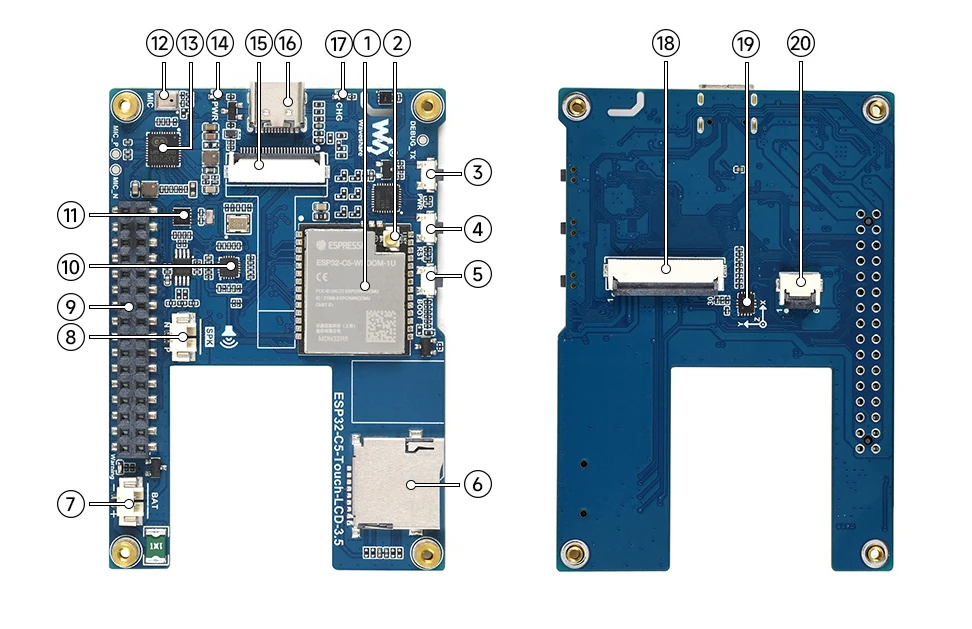

Обозначения: 10 — кодек ES8311, 11 — RTC PCF85063, 13 — контроллер питания AXP2101, 15 — разъём камеры, 19 — датчик движения QMI8658

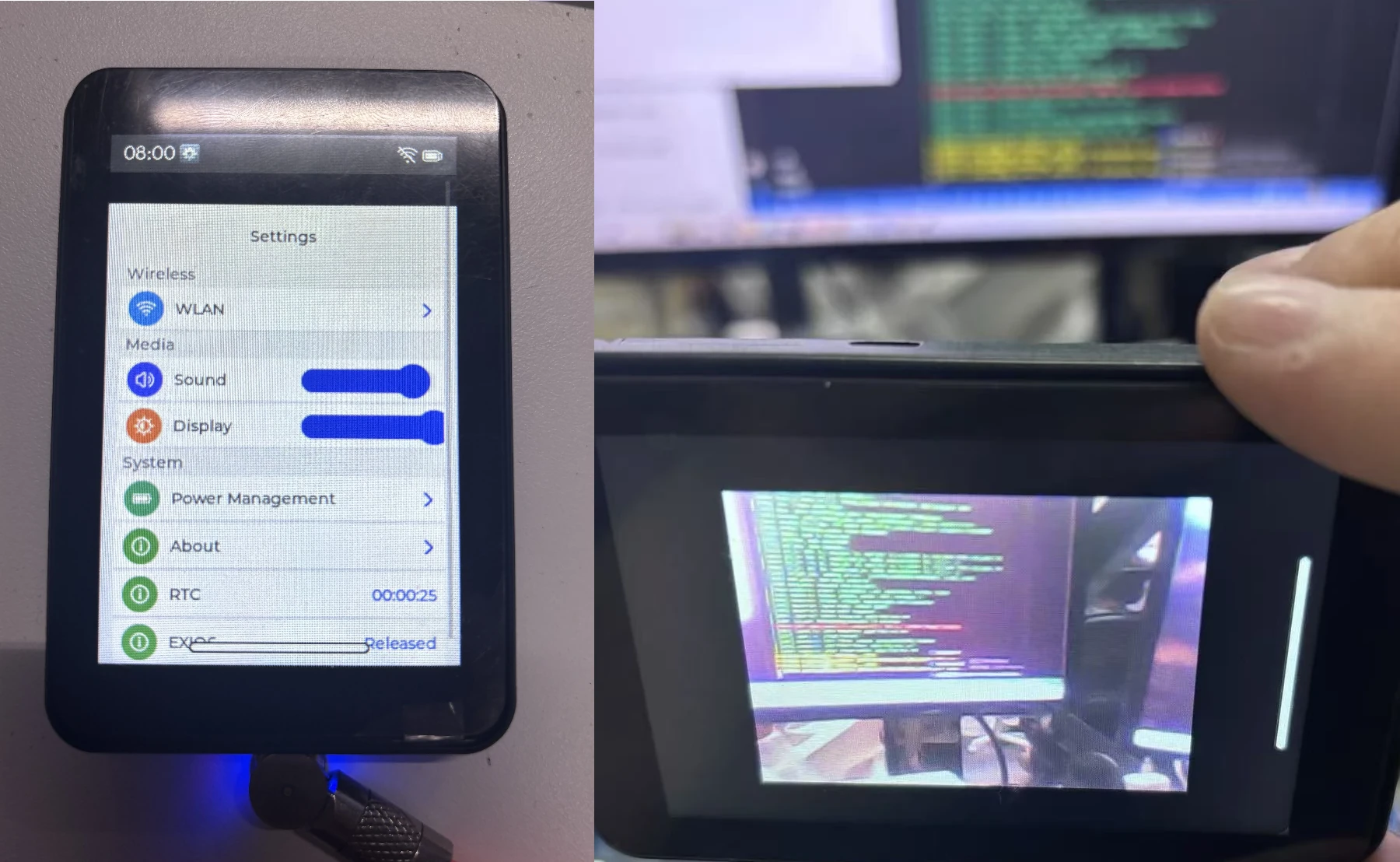

Слева — заводская прошивка, справа — демонстрация работы камеры
Набор ESP32-C5-Touch-LCD-3.5 в вариантах с камерой и батареей и без них Waveshare оценивает в $37,99–43,99 на AliExpress, $43,99–47,99 на Amazon и $31,99–35,99 в собственном магазине.
