На 3D-принтере можно напечатать что угодно — от головы магистра Йоды до фигурки Пикачу. Но рано или поздно у многих владельцев принтеров появляется желание сделать что-то по-настоящему необычное. Разработка лаборатории MIT CSAIL (Лаборатория компьютерных наук и искусственного интеллекта Массачусетского технологического института) — как раз из этой категории: исследователи научились печатать лентикулярные индикаторы, меняющие цвет при движении.
Что такое лентикулярная печать
Лентикулярный эффект знаком многим по открыткам, наклейкам и обложкам, изображение на которых меняется или «оживает» при повороте. Секрет в тонком слое из множества параллельных цилиндрических линз. Под ними находится картинка, нарезанная на узкие полосы, и каждая линза в зависимости от угла обзора показывает глазу только одну из полос. Стоит изменить угол — и видна уже другая полоса, а значит, другое изображение.
В классическом варианте картинка меняется, когда наблюдатель поворачивает открытку. Разработчики из MIT перевернули идею: угол обзора остаётся прежним, а смещается сам слой линз относительно рисунка под ним.
Как устроен ShiftLens
Концепция, получившая название ShiftLens, состоит из трёх элементов:
- слой линз, напечатанный из прозрачного материала;
- узорный слой под ним — полосы чередующихся цветов, расположенные в соответствии с линейными линзами верхнего слоя;
- механизм привода, который сдвигает слой линз относительно узора.
Когда механизм приходит в движение, линзы начинают «видеть» полосы другого цвета, и поверхность визуально меняет окраску. Роль привода может играть ручка, переключатель, ролик — любая деталь, которая двигает слои друг относительно друга. Поскольку достаточно сдвига на ширину одной полосы, даже небольшое механическое перемещение даёт хорошо заметный эффект.
Где это может пригодиться

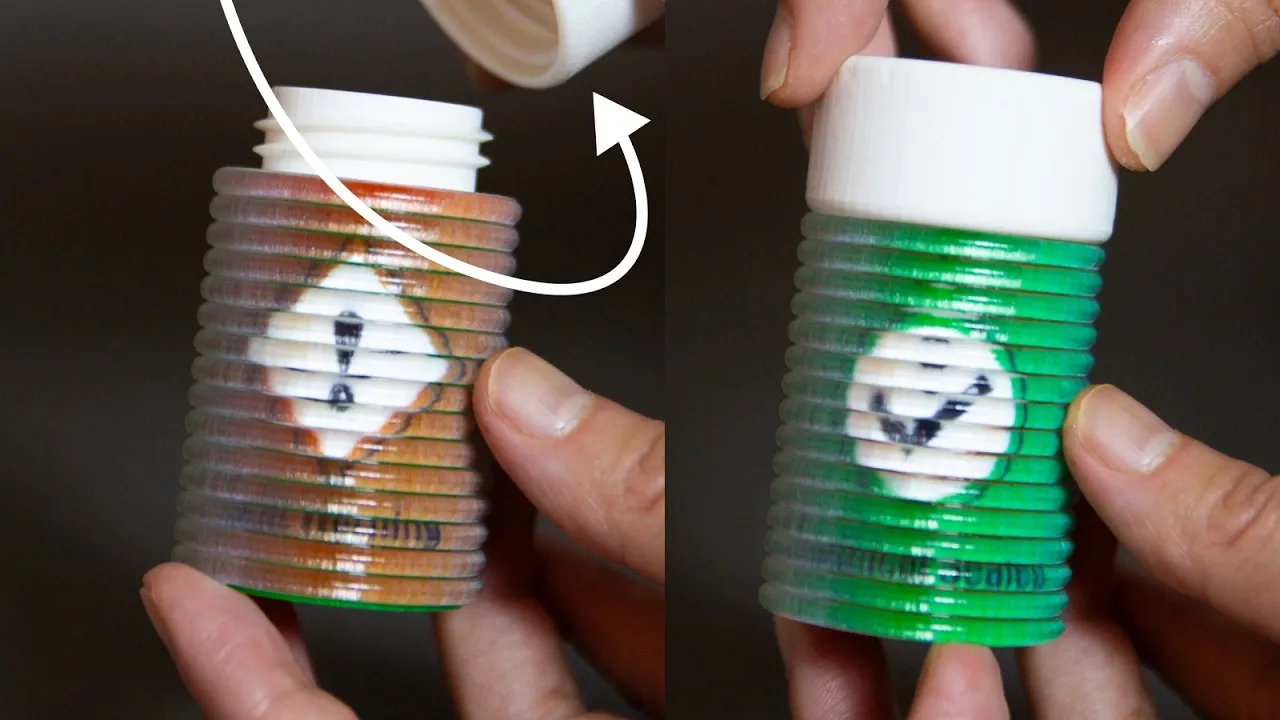

Сам по себе такой эффект скорее любопытная диковинка, но у проекта есть и забавные демонстрации. Самая наглядная — бутылка с лентикулярным элементом, который работает как индикатор правильного закрытия: по цвету сразу видно, плотно ли закрыта ёмкость.
Главное достоинство подхода в том, что такой индикатор не требует электроники: ни батареек, ни датчиков, ни проводов. Состояние механизма отображается чисто оптически, а вся конструкция печатается на обычном 3D-принтере. Это делает идею интересной для самодельных устройств, где нужно наглядно показать положение переключателя или фиксатора.
Готового общедоступного инструмента для проектирования таких моделей пока нет. Для внутренней работы над проектом команда создала собственный инструмент для Rhino — популярного пакета 3D-моделирования, — но публично он не выпущен.
Идея выглядит достаточно простой, чтобы её подхватили энтузиасты 3D-печати: вполне вероятно, что в ближайшее время самодельные версии ShiftLens начнут появляться на YouTube и в каталогах моделей для печати.
